Maico Endmontage-Set Objektversion PPB 30 O

<
p>
Zulassungen und Zertifikate<
/p>
<
p>
 - Prüfbericht nach EN 13141-8.<
/p>
<
p>
 - Eintragung in TZWL Bulletin.<
/p>
<
p>
<
/p>
<
p>
Wärmetauscher<
/p>
<
p>
 - Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8.<
/p>
<
p>
<
/p>
<
p>
Montagehinweise<
/p>
<
p>
 - Montage erfolgt in 2 Schritten:<
/p>
<
p>

 Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.<
/p>
<
p>

 Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.<
/p>
<
p>

 Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.<
/p>
<
p>

 Anschließend folgt die Integration des Endmontage-Sets.<
/p>
<
p>

 Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Das Gerät wird betriebsfertig montiert geliefert.<
/p>
<
p>
 - Elektrischer Anschluss erfolgt mittels Steckverbindung.<
/p>
<
p>
 - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen.<
/p>
<
p>
 - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.<
/p>
<
p>
<
/p>
<
p>
Kondensatablauf<
/p>
<
p>
 - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.<
/p>
<
p>
<
/p>
<
p>
Besondere Eigenschaften<
/p>
<
p>
 - Das PPB 30 O Gerät ist eine perfekte Alternative um eine kostengünstige Entlüftung des Bades mit Wärmerückgewinnung sicherzustellen. Eine LowCost-Lösung fürs Bad könnte die Kombination von 1 x PPB 30 O + 1 x RLS 45 O sein. (Achtung: Die Raumluftsteuerung hat die Schutzart IP 00). Dabei kann auch der Abluftbetrieb von 45 m3/h (ohne Wärmerückgewinnung und ohne Volumenstromausgleich) realisiert werden.<
/p>
<
p>
 - Die PPB 30 O Geräte sind primär für den Einbau in den Ablufträumen konzipiert. Die Schutzart IP X4 erleichtert die Wahl des Montageortes im Bad.<
/p>
<
p>
 - Die Energieeffizienz vom PPB 30 O überzeugt mit einem SPI-Wert von 0,19 Wh/m3.<
/p>
<
p>
 - Durch die energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A.<
/p>
<
p>
 - Das PPB 30 O Gerät kann in 5 Lüftungsstufen 5/12/18/22/26 m3/h und 2 Betriebsarten Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung betrieben werden.<
/p>
<
p>
 - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.<
/p>
<
p>
<
/p>
<
p>
Merkmale<
/p>
<
p>

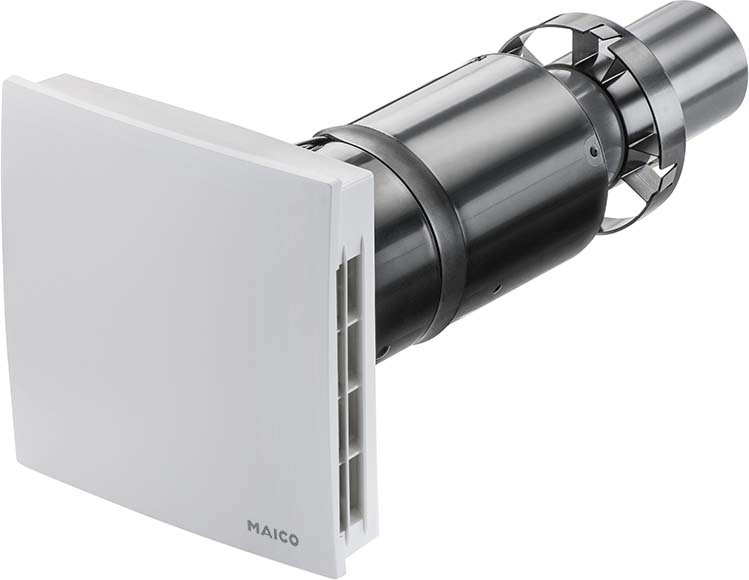

 - Endmontage-Set für das Einzelraumlüftungsgerät PushPull Balanced PPB 30 mit zwei Ventilatoren, zwei Keramik-Wärmeüberträger, Innenabdeckung und zwei integrierten Filtern ISO Coarse 45 % (G3), so dass die Luft in beide Richtungen gefiltert wird.<
/p>
<
p>
<
/p>
<
p>
Notwendiges Zubehör<
/p>
<
p>
 - Rohbauhülse RH 160 oder RH 160 L<
/p>
<
p>
 - Außenabdeckung PPB 30 AK, PPB 30 AE, PPB 30 AW oder PPB 30 AS<
/p>
<
p>
 - Raumluftsteuerung RLS 45 K oder RLS 45 O. Mit einer Raumluftsteuerung RLS 45 K oder RLS 45 O kann man ein kabelgebundenes Lüftungssystem aus PPB 30 und PP 45 Geräten aufbauen. Die maximale Anzahl der eingesetzten Ventilatoren ist 6. Somit sind verschiedene Kombinationen möglich, z.B. 3 x PPB 30 O + 1 x RLS 45 K oder 3 x PPB 30 O + 1 x RLS 45 O.<
/p>
<
p>
<
/p>
<
p>
Optionales Zubehör<
/p>
<
p>
 - Verlängerungsset PPB 30 VS<
/p>
<
p>
 - Mauerblock PP 45 MB<
/p>
<
p>
 - Ausgleichsrahmen PPB 30 ARE und PPB 30 ARW<
/p>
<
p>
 - Befestigungsblech PPB 30 ARE BB und PPB 30 ARW BB für Ausgleichrahmen<
/p>
<
p>
 - Feuchtesensor PP 45 HYI und PP 45 HY<
/p>
<
p>
 - CO2-Sensor PP 45 CO2<
/p>
<
p>
 - VOC-Sensor PP 45 VOC<
/p>
<
p>
 - Luftfilter, Ersatz PPB 30 G3<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
PPB 30 O<
/p>
<
p>
 - Ausführung: Objektversion<
/p>
<
p>
 - Fördervolumen: 5 m3/h / 12 m3/h / 18 m3/h / 22 m3/h / 26 m3/h<
/p>
<
p>
 - SEC average: -33,46 kWh/(m2*a)<
/p>
<
p>
 - Energieeffizienzklasse: A<
/p>
<
p>
 - Bemessungsspannung: 12 V DC<
/p>
<
p>
 - SPI-Wert nach DIN EN 13141-8: 0,19 Wh/m3<
/p>
<
p>
 - Maximale Leistungsaufnahme: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W<
/p>
<
p>
 - Schutzart: IP X4<
/p>
<
p>
 - Einbaulage: waagerecht<
/p>
<
p>
 - Systemart: dezentral<
/p>
<
p>
 - Material: Kunststoff<
/p>
<
p>
 - Material Gehäuse: Kunststoff<
/p>
<
p>
 - Material Wärmetauscher: Keramik<
/p>
<
p>
 - Farbe: verkehrsweiß, ähnlich RAL 9016<
/p>
<
p>
 - Gewicht: 4,63 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 5,7 kg<
/p>
<
p>
 - Filterart: Außen- und Abluftfilter<
/p>
<
p>
 - Filterklasse: ISO Coarse 45 % (G3)<
/p>
<
p>
 - Anschlussdurchmesser: 160 mm<
/p>
<
p>
 - Breite: 275 mm<
/p>
<
p>
 - Höhe: 275 mm<
/p>
<
p>
 - Tiefe: 410 mm<
/p>
<
p>
 - Breite mit Verpackung: 305 mm<
/p>
<
p>
 - Höhe mit Verpackung: 325 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 490 mm<
/p>
<
p>
 - Notwendiger Mauerdurchbruch: 162 bis 182 mm<
/p>
<
p>
 - Mindestwandstärke: 320 mm<
/p>
<
p>
 - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 73,3 %<
/p>
<
p>
 - Notwendige Raumluftsteuerung: RLS 45 K oder RLS 45 O<
/p>
<
p>
 - Schalldruckpegel: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen<
/p>
<
p>
 - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 37 dB<
/p>
<
p>
 - Art der Lüftung: dezentrale Zu- und Abluft<
/p>
<
p>
 - WRG über: sonstige<
/p>
<
p>
 - Wärmebereitstellungsgrad: 73,3 %<
/p>
