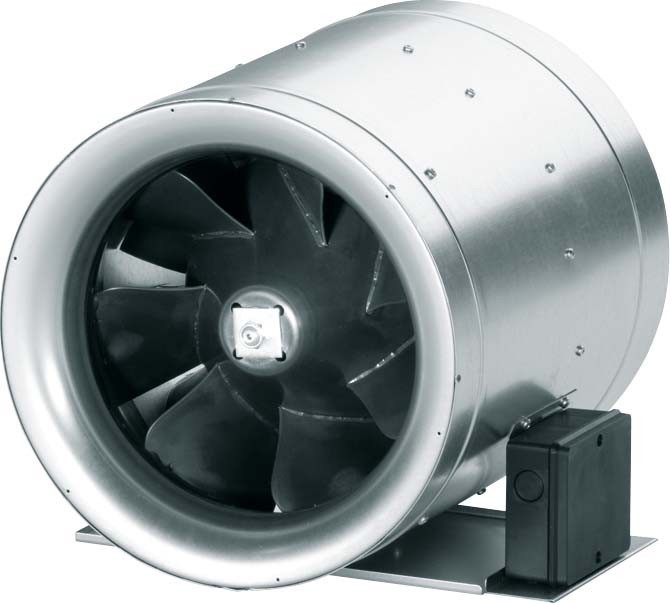

Maico Diagonal-Ventilator EDR 45

Merkmale
 - Für direkten Einbau in Rohrleitungen.
 - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.
 - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.
 - Ansaugdüse zum turbulenzarmen Luftansaugen.
 - Diagonal-Laufrad mit nachgeschaltetem Stator.
 - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.
 - Mit Diffusor zur Erhöhung des statischen Drucks.
 - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.
 - Meridianer Strömungsverlauf verhindert Turbulenzen.
 - Schutzart IP X4.
 - Wärmeklasse F.
 - Material: Stahlblech, verzinkt.

Wechselstrommotor
 - Elektrischer Anschluss über außenliegenden Klemmenkasten.
 - Drehzahlregelung mittels Transformatoren möglich.
 - Thermischer Überlastungsschutz serienmäßig.
 - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.

Artikel:
EDR 45
 - Fördervolumen: 5200 m3/h
 - FördervolumenNenn: 3500 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 246 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1435 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1440 1/min
 - Laufradtyp: diagonal
 - Drehzahlsteuerbar: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 410 W / im opt. Wirkungsgrad
 - INenn: 2,3 A / im opt. Wirkungsgrad
 - IMax: 3,1 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbaulage: senkrecht / waagerecht
 - Material Gehäuse: Stahlblech, verzinkt
 - Farbe: silbergrau
 - Gewicht: 17,5 kg
 - Gewicht mit Verpackung: 18,79 kg

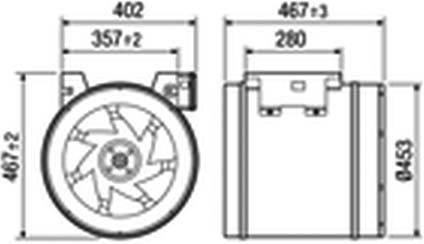

 - Nennweite: 450 mm
 - Breite: 467 mm
 - Höhe: 463 mm
 - Tiefe: 467 mm
 - Breite mit Verpackung: 505 mm
 - Höhe mit Verpackung: 505 mm
 - Tiefe mit Verpackung: 470 mm
 - Fördermitteltemperatur bei IMax: 80 °C
 - Umgebungstemperatur: 80 °C
 - Gesamteffizienz e: 50 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 64,2
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,445 kW / 3500 m3/h / 246 Pa
 - nBEP: 1435 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 2,3 A
 - SchallleistungspegelLWA5: 71 dB(A)
 - Gleichstrommotor: false
