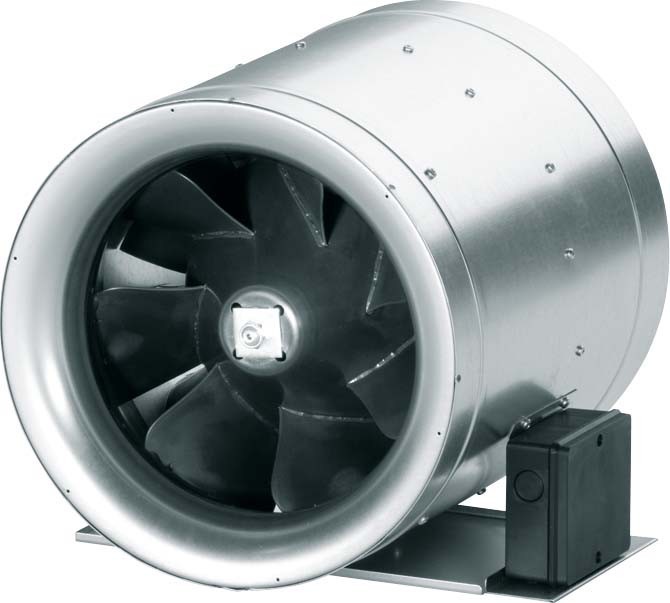

Maico Diagonal-Ventilator EDR 50

Merkmale
 - Für direkten Einbau in Rohrleitungen.
 - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.
 - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.
 - Ansaugdüse zum turbulenzarmen Luftansaugen.
 - Diagonal-Laufrad mit nachgeschaltetem Stator.
 - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.
 - Mit Diffusor zur Erhöhung des statischen Drucks.
 - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.
 - Meridianer Strömungsverlauf verhindert Turbulenzen.
 - Schutzart IP X4.
 - Wärmeklasse F.
 - Material: Stahlblech, verzinkt.

Wechselstrommotor
 - Elektrischer Anschluss über außenliegenden Klemmenkasten.
 - Drehzahlregelung mittels Transformatoren möglich.
 - Thermischer Überlastungsschutz serienmäßig.
 - Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.

Artikel:
EDR 50
 - Fördervolumen: 6720 m3/h
 - FördervolumenNenn: 4736 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 302 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 1352 1/min - im opt. Wirkungsgrad
 - Drehzahl: 1380 1/min
 - Laufradtyp: diagonal
 - Drehzahlsteuerbar: ja
 - Spannungsart: Wechselstrom
 - Bemessungsspannung: 230 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 640 W / im opt. Wirkungsgrad
 - INenn: 3,3 A / im opt. Wirkungsgrad
 - IMax: 3,7 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Netzzuleitung: 3 / 1,5 mm2
 - Einbaulage: senkrecht / waagerecht
 - Material Gehäuse: Stahlblech, verzinkt
 - Farbe: silbergrau
 - Gewicht: 22,8 kg
 - Gewicht mit Verpackung: 24,3 kg
 - Nennweite: 500 mm
 - Breite: 512 mm
 - Höhe: 503 mm
 - Tiefe: 515 mm
 - Breite mit Verpackung: 550 mm
 - Höhe mit Verpackung: 550 mm
 - Tiefe mit Verpackung: 525 mm
 - Fördermitteltemperatur bei IMax: 80 °C
 - Umgebungstemperatur: 80 °C
 - Gesamteffizienz e: 48,7 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 60,5
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,747 kW / 4736 m3/h / 302 Pa
 - nBEP: 1352 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 3,3 A
 - SchallleistungspegelLWA5: 75 dB(A)
 - Gleichstrommotor: false
