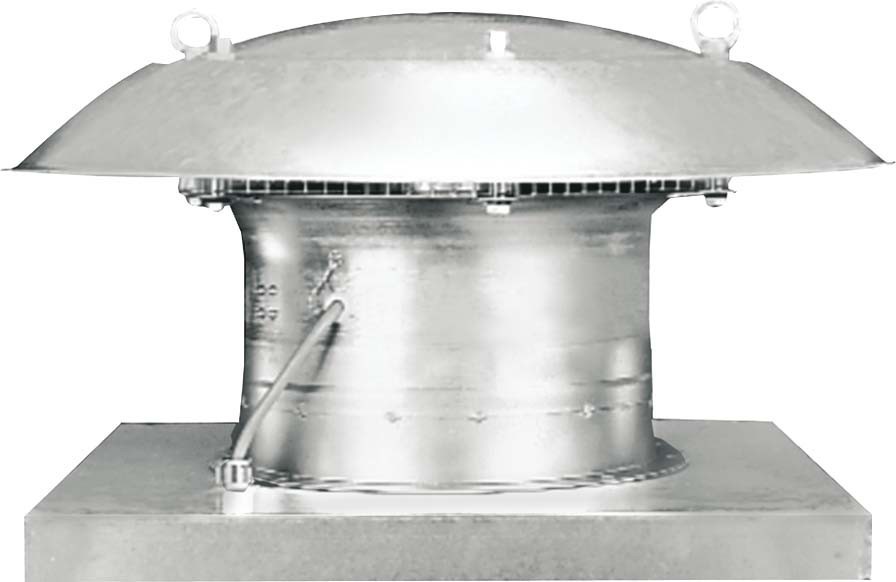

Maico Axial-Dachventilator Wechselstrom DN 400 EZD 40/4 B

Art.Nr.: 10160088099

EAN: 4012799872092

Verkaufseinheit: 1 Stück

Hersteller: Maico

Update: 26.03.24, 00:31 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

1.908,26 EUR UVP 3.046,40 EUR Sie sparen 37.4% (1.138,14 EUR) inkl. 19 % USt


Produktbeschreibung

Kurzbeschreibung: Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E). Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor blasend. Wechselstrommotor: Asynchronmotor. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B und ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. Ventilatoren ... E: Spaltpolmotoren. Schutzart EZD... D und ... E IP 54. Schutzart EZD... B IP 55. Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel: EZD 40/4 B, Fördervolumen: 3330 m3/h, FördervolumenNenn: 1970 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 84 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1400 1/min - im opt. Wirkungsgrad, Drehzahl: 1413 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 235 W / im opt. Wirkungsgrad, INenn: 0,95 A / im opt. Wirkungsgrad, IMax: 1,4 A, Schutzart: IP 55, Wärmeklasse: F, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 27 kg, Gewicht mit Verpackung: 32 kg, Nennweite: 400 mm, Breite: 830 mm, Höhe: 830 mm, Tiefe: 415 mm, Breite mit Verpackung: 870 mm, Höhe mit Verpackung: 870 mm, Tiefe mit Verpackung: 460 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 33,5 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 43,9, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,225 kW / 3270 m3/h / 83 Pa, nBEP: 1410 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 80 dB(A)

technische Daten

Hersteller: Maico
Verpackungseinheit: 1
Bezeichnung: Axial-Dachventilator
Typenbezeichnung: EZD 40/4 B
Hersteller - Artikelnummer: 0087.0209
Netzfrequenz: 50 Hz
Bemessungsspannung: 230 V
Werkstoff des Gehäuses: Stahlblech
Oberflächenschutz Gehäuse: verzinkt
Selbsttätige Verschlussklappe integriert: nein
Volumenstrom: 3330 m³/h
Nennleistung: 235 W
Mediumtemperatur: -20..60 °C
Schutzart (IP): IP55

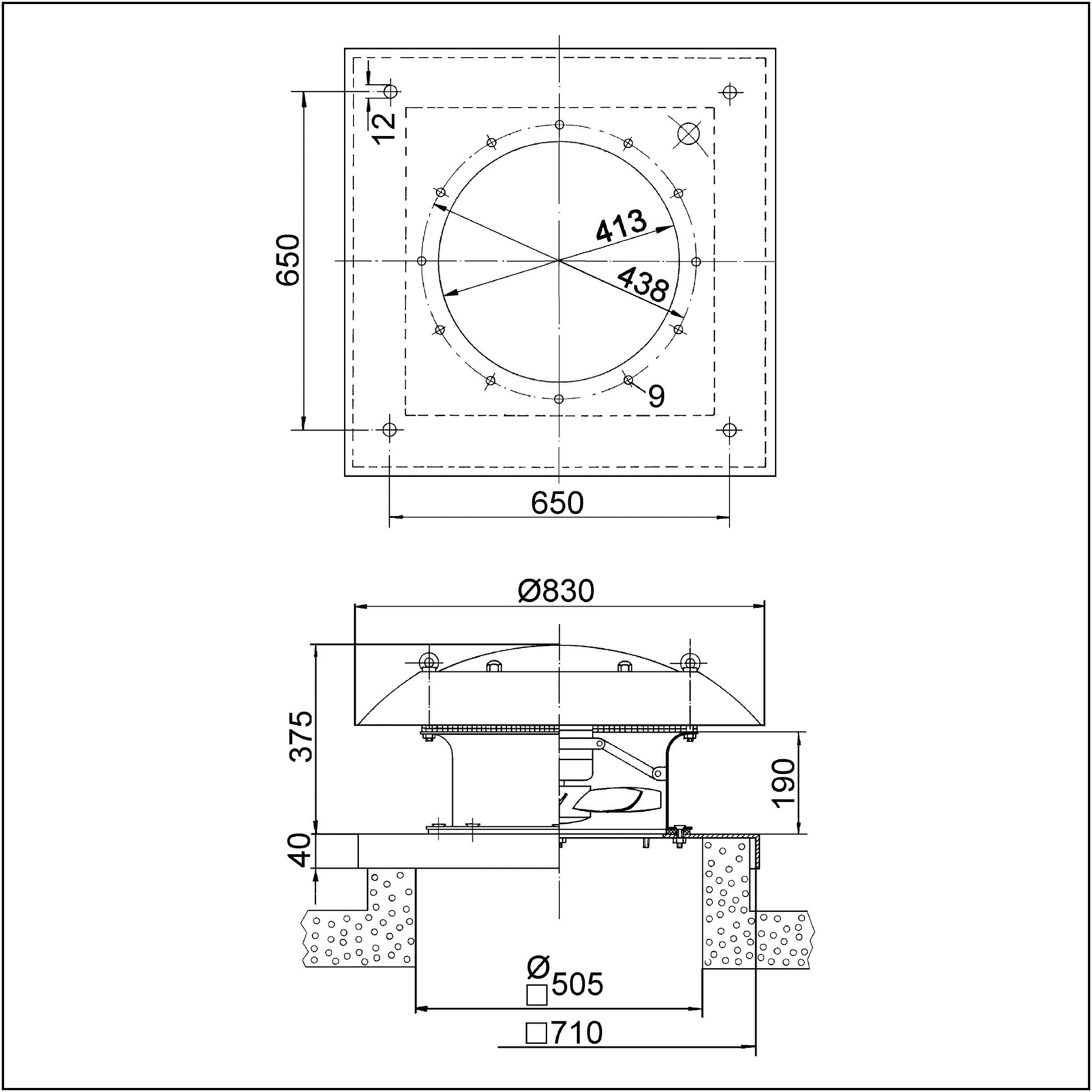

Nenndurchmesser Kanal: 400 mm
Länge: 870
Breite: 870
Höhe: 460
Gewicht: 32
Zolltarifnummer: 84145925
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Ventilator für Dacheinbau

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

 Schaltbild (0.11 MB)
