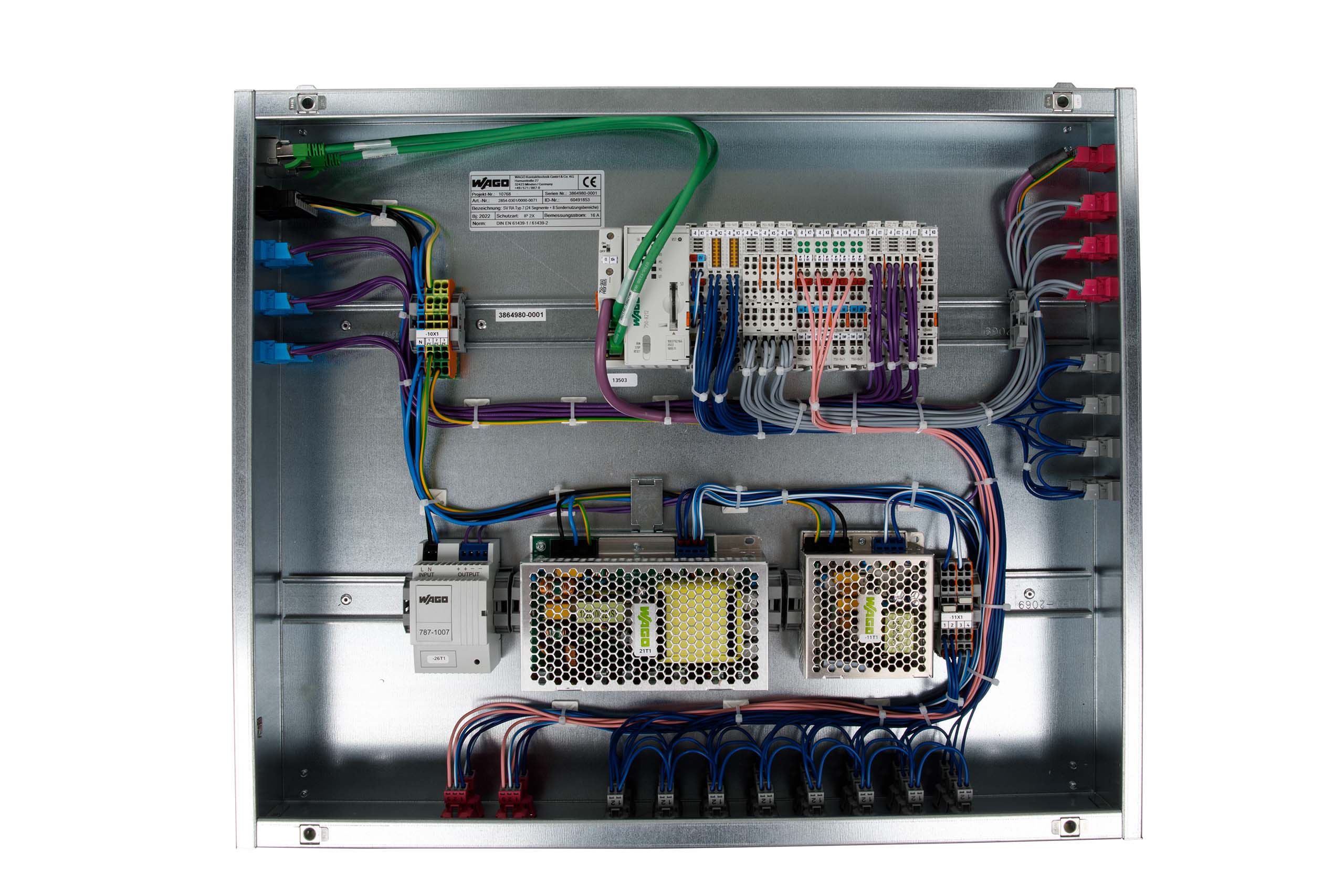

WAGO GmbH & Co. KG Systemverteiler Raumautom. Typ 7 2854-301/000-071

Systemverteiler Raumautomation, Typ 7Systemverteiler für 24 Segmente und 8 Sondernutzungsbereiche

Bei Einsatz der Applikation flexROOM, ist der Systemverteiler in der Lage bis zu 24 Segmente sowie 8 Sonderbereiche über alle drei Gewerke (Beleuchtung, Verschattung und Klimatisierung) abzudecken.
Dafür kommen die Sub-Bussysteme Modbus RTU oder EnOcean, DALI, SMI und MP-Bus zum Einsatz.

Funktion
Beleuchtung: 32 Beleuchtungsgruppen (max. 64 EVG), 24 Multisensoren über 2 x DALI-Multi-Master (753-647)
Sonnenschutz: 32 Sonnenschutzantriebe (SMI) über 2 x SMI-Master (753-1630)
Raumklima: Heiz-/Kühldecke 4-Rohr-System (6-Wege-Ventil), 24 Ventilstellantriebe (MP-Bus), 24 Taupunktsensoren (via MP-Bus-Antrieb) über 3 x MP-Bus-Master (750-643)
Raumklima: 24 Fensterkontakte über 2 x 16-Kanal-Digitaleingang (750-1405/ 1 x Kanal 1 16, 1 x Kanal 1 8)

Sondernutzungsbereiche
Beleuchtung: 8 EVG oder 8 Beleuchtungsgruppen (max. 64 EVG), 16 Multisensoren über DALI-Multi-Master (753-647)
Sonnenschutz: 16 Sonnenschutzantriebe (SMI) über SMI-Master (753-1630)
Raumklima: Heizen/Kühlen 4-Rohr-System (6-Wege-Ventil), 8 Ventilstellantriebe, 8 Taupunktsensoren über MP-Bus-Master (750-643)
Raumklima: 8 Fensterkontakte über 16-Kanal-Digitaleingang (750-1405/Kanal 9 16)

Allgemeines
Einspeisung (3-phasig) 1. Phase: Steuerung, 2. Phase: DALI, 3. Phase: MP-Bus
Netzwerk (Ethernet) 2 x RJ-45 (Cat.6)
Controller PFC200 (750-8212)
Schnittstelle für Bedienung: RS-485 Stecker für Onboardschnittstelle (750-960
RS-485 RBG oder EnOcean Gateway, nicht im Lieferumfang enthalten)

Spannungsversorgung:
für Steuerung: DC 24 V / 2,5 A über Primär getaktete Stromversorgung (787-1712)
für Ventilstellantriebe: DC 24 V / 10 A über Primär getaktete Stromversorgung (787-1732)
für DALI-Bus-Versorgung: DC 18 V / 1,1 A über Primär getaktete Stromversorgung (787-1007)

Verlustleistung Bauteile: 37,88 W
