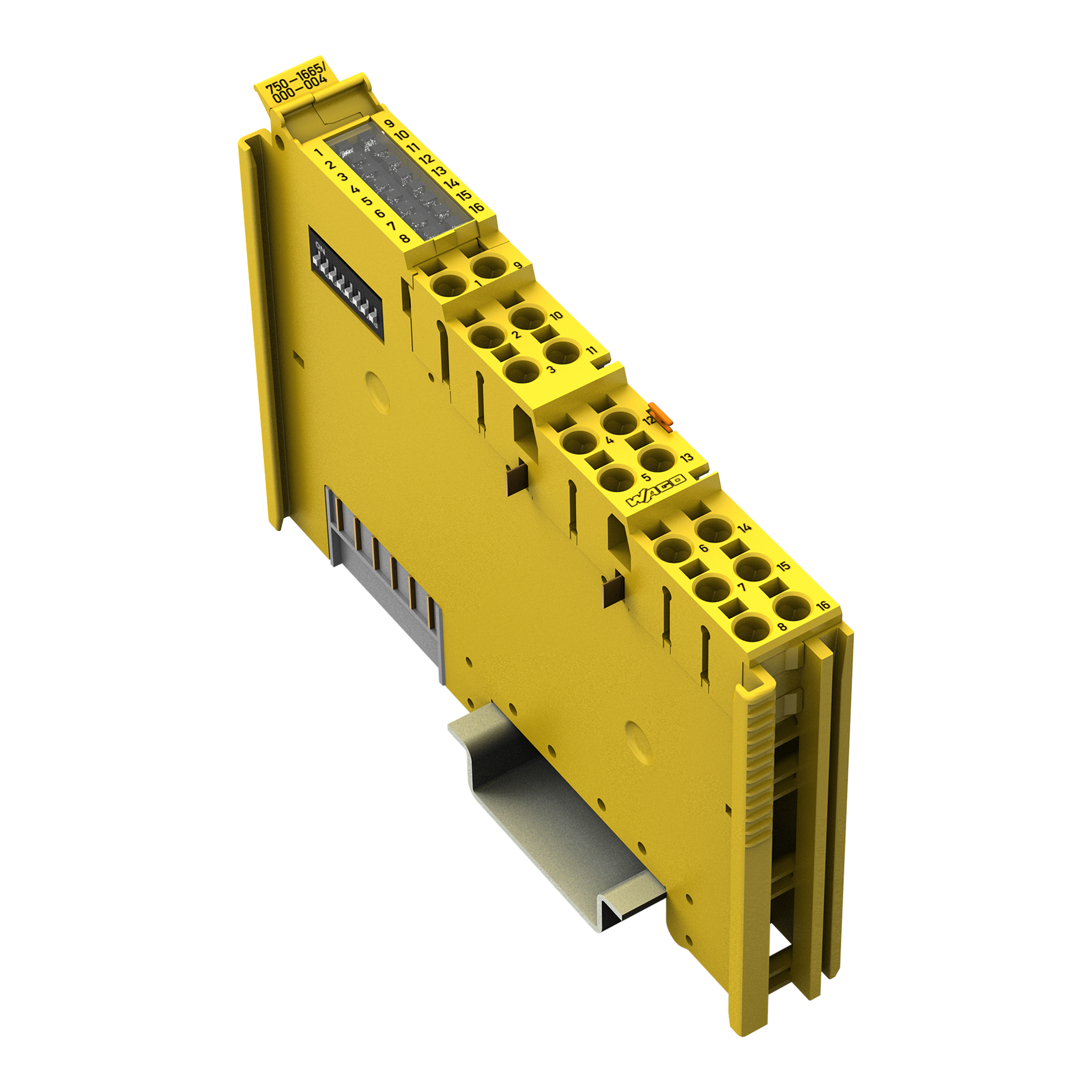

WAGO GmbH & Co. KG Sicherer Digitalausgang, 8 Kanäle 750-1665/000-004
Art.Nr.: 10861744999
EAN: 4066966782547
Verkaufseinheit: 1 Stück
Hersteller: WAGO GmbH & Co. KG
Update: 26.04.26, 06:57 Uhr
EUR
332.80
NewCondition
332,80 EUR inkl. 19 % USt
Produktbeschreibung
Sicherer Digitalausgang, 8 Kanäle; DC 24 V; 0,5 A; PROFIsafeDas Modul (Bestellnr. 750-1665/000-004) verfügt über 8 Leistungsausgänge (O1+ O8+).
Die Leistungsausgänge schalten ohmsche, kapazitive und induktive Lasten gemäß DC 13 mit einem Nennstrom von bis zu 0,5 A ohne externe Zusatzbeschaltung.
Die Leistungsausgänge können unipolar (gemeinsames Potential auf einer Seite der Last) betrieben werden.
Kurzschluss und 24V-Fremdeinspeisung werden überwacht.
An dem seitlich angeordneten Kodierschalter, über WAGO-I/O-CHECK oder über das Engineering Tool der sicheren Steuerung wird die PROFIsafe-Adresse eingestellt.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 und V2.6 (PROFIBUS und PROFINET).
Feld- und Systemebene sind galvanisch voneinander getrennt.
Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig.
Sofern erforderlich (z. B. Leitungslänge der 24V-Einspeisung größer 3 m) ist zum Schutz gegen Surge und Burst (gemäß EN 61000-6-7, EN 61326-3-1 und Schifffahrtsbereich) für die 24V-Einspeisung ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen.
Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen!
Das Modul (Bestellnr. 75x-1665/000-004) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.
Die Bewertung der funktionalen Sicherheit gemäß den genannten Normen wurde vom TÜV Rheinland durchgeführt.
Die Leistungsausgänge schalten ohmsche, kapazitive und induktive Lasten gemäß DC 13 mit einem Nennstrom von bis zu 0,5 A ohne externe Zusatzbeschaltung.
Die Leistungsausgänge können unipolar (gemeinsames Potential auf einer Seite der Last) betrieben werden.
Kurzschluss und 24V-Fremdeinspeisung werden überwacht.
An dem seitlich angeordneten Kodierschalter, über WAGO-I/O-CHECK oder über das Engineering Tool der sicheren Steuerung wird die PROFIsafe-Adresse eingestellt.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 und V2.6 (PROFIBUS und PROFINET).
Feld- und Systemebene sind galvanisch voneinander getrennt.
Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig.
Sofern erforderlich (z. B. Leitungslänge der 24V-Einspeisung größer 3 m) ist zum Schutz gegen Surge und Burst (gemäß EN 61000-6-7, EN 61326-3-1 und Schifffahrtsbereich) für die 24V-Einspeisung ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen.
Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen!
Das Modul (Bestellnr. 75x-1665/000-004) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.
Die Bewertung der funktionalen Sicherheit gemäß den genannten Normen wurde vom TÜV Rheinland durchgeführt.
technische Daten
Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 1
Bezeichnung: Sicherer Digitalausgang,
Typenbezeichnung: 750-1665/000-004
Hersteller - Artikelnummer: 750-1665/000-004
Herstellerprogramm: Produktgruppe 15
Versorgungsspannung DC: 24 V
Spannungsart der Versorgungsspannung: DC
Anzahl der digitalen Ausgänge: 8
Digitale Eingänge konfigurierbar: nein
Digitale Ausgänge konfigurierbar: nein
Art des Digitalausgangs: sonstige
Ausgangsstrom: 0,5 A
Zulässige Spannung am Ausgang: 24 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: ja
Mit optischer Schnittstelle: nein
Unterstützt Protokoll für EtherCAT: nein
Unterstützt Protokoll für TCP/IP: nein
Unterstützt Protokoll für PROFIBUS: ja
Unterstützt Protokoll für CAN: nein
Unterstützt Protokoll für INTERBUS: nein
Unterstützt Protokoll für ASI: nein
Unterstützt Protokoll für KNX: nein
Unterstützt Protokoll für MODBUS: nein
Unterstützt Protokoll für Data-Highway: nein
Unterstützt Protokoll für DeviceNet: nein
Unterstützt Protokoll für SUCONET: nein
Unterstützt Protokoll für LON: nein
Unterstützt Protokoll für PROFINET IO: ja
Unterstützt Protokoll für PROFINET CBA: ja
Unterstützt Protokoll für SERCOS: nein
Unterstützt Protokoll für Foundation Fieldbus: nein
Unterstützt Protokoll für EtherNet/IP: nein
Unterstützt Protokoll für AS-Interface Safety at Work: nein
Unterstützt Protokoll für DeviceNet Safety: nein
Unterstützt Protokoll für INTERBUS-Safety: nein
Unterstützt Protokoll für PROFIsafe: ja
Unterstützt Protokoll für SafetyBUS p: nein
Unterstützt Protokoll für sonstige Bussysteme: nein
Funkstandard Bluetooth: nein
Funkstandard WLAN 802.11: nein
Funkstandard GPRS: nein
Funkstandard GSM: nein
Mobilfunkstandard 3G (UMTS): nein
IO-Link Master: nein
Systemkomponente: ja
Schutzart (IP): IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich: ja
Geeignet für Tragschienenmontage: ja
Wand-/Direktmontage möglich: nein
Fronteinbau möglich: nein
Rack-Montage möglich: nein
Geeignet für Sicherheitsfunktionen: ja
SIL nach IEC 61508: 3
Performance Level nach EN ISO 13849-1: Level e
Zugehöriges Betriebsmittel (Ex ia): nein
Zugehöriges Betriebsmittel (Ex ib): nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I: ja
Zertifiziert für UL-Gefahrenbereich Klasse II: nein
Zertifiziert für UL-Gefahrenbereich Klasse III: nein
Zertifiziert für UL-Gefahrenbereich Division 1: ja
Zertifiziert für UL-Gefahrenbereich Division 2: nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69 mm
Länge: 104
Breite: 20
Höhe: 74
Gewicht: 0,071
Zolltarifnummer: 85371098
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
