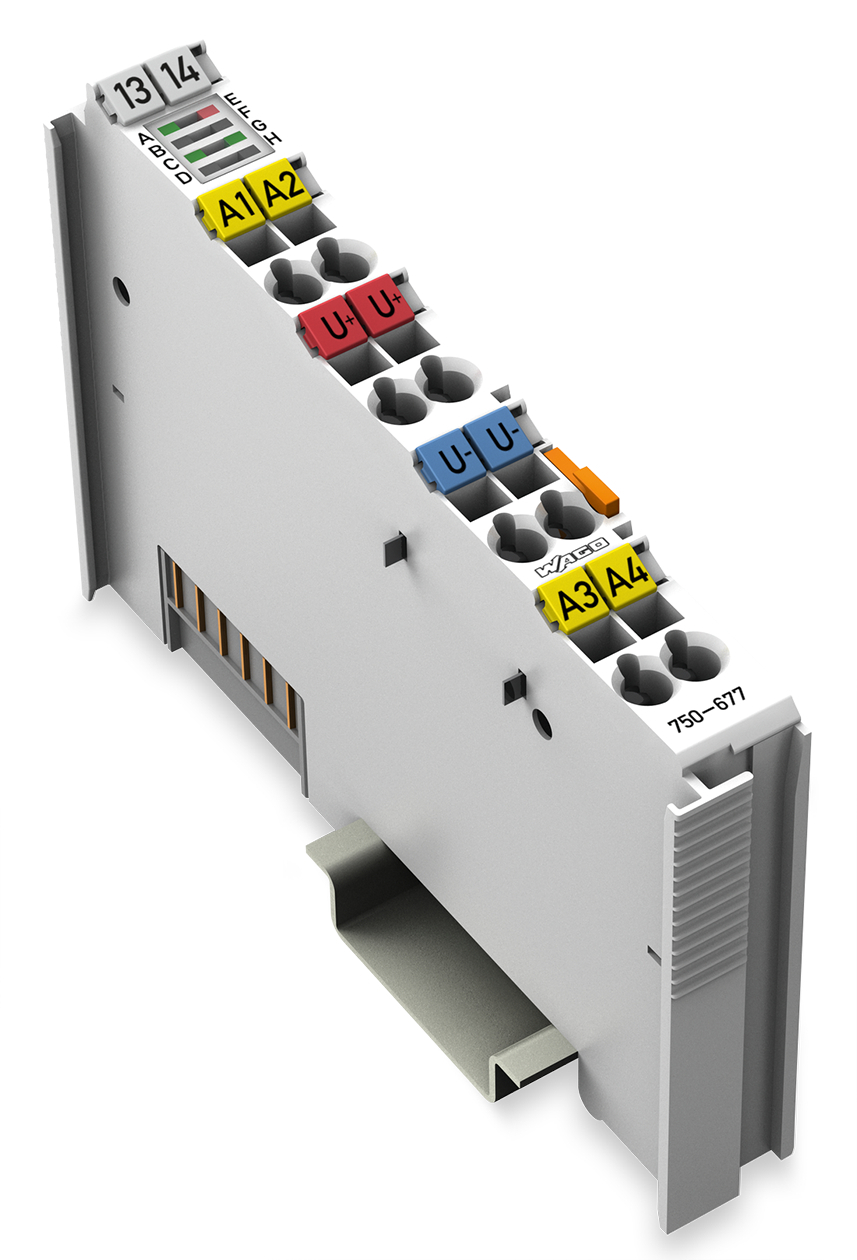

WAGO GmbH & Co. KG 4 Pulsweitenausgänge V,0,2 A,lgrau 750-677
Art.Nr.: 10881260699
EAN: 4066966237146
Verkaufseinheit: 1 Stück
Hersteller: WAGO GmbH & Co. KG
Update: 16.06.25, 04:07 Uhr
246,31 EUR inkl. 19 % USt
Produktbeschreibung
DC 24 V
0,2 A
20 kHz
EinstellbarDas Modul gibt an 4 Kanälen getrennt einstellbare PWM-Signale aus. Die Kanäle können einzeln als LSS (negativschaltend) oder HSS (positivschaltend) konfiguriert werden und sind kurzschlussfest ausgelegt. Die PWM-Signale sind je 16 Bit breit.
Das Modul unterstützt 5 Betriebsarten. In den Betriebsarten PWM DC und PWM Frq können alle 4 Kanäle unabhängig genutzt werden. Wird auf einem Kanalpaar (1 und 2 oder 3 und 4) jeweils die gleiche Betriebsart eingestellt, ist zudem der Brückenmodus aktivierbar. Hierbei arbeiten die beiden beteiligten Kanäle synchron und können parallel geschaltet werden. In den übrigen 3 komplexen Betriebsarten sind jeweils 2 Kanäle funktional korrespondierend.
Dabei wird über den jeweils ersten Kanal das PWM-Signal und über den zugehörigen zweiten Kanal ein statisches Signal ( 0 oder 1 ) ausgegeben.
Die Einstellmöglichkeiten sowie die Bedeutung der Bits im Prozessabbild entnehmen Sie bitte dem Handbuch (Kapitel Betriebsarten ). Die Betriebsart PWM DC ist im Auslieferungszustand eingestellt.
technische Daten
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
