WAGO GmbH & Co. KG 1-Leiter Federleiste CAGE CLAMP 731-533/031-047
%

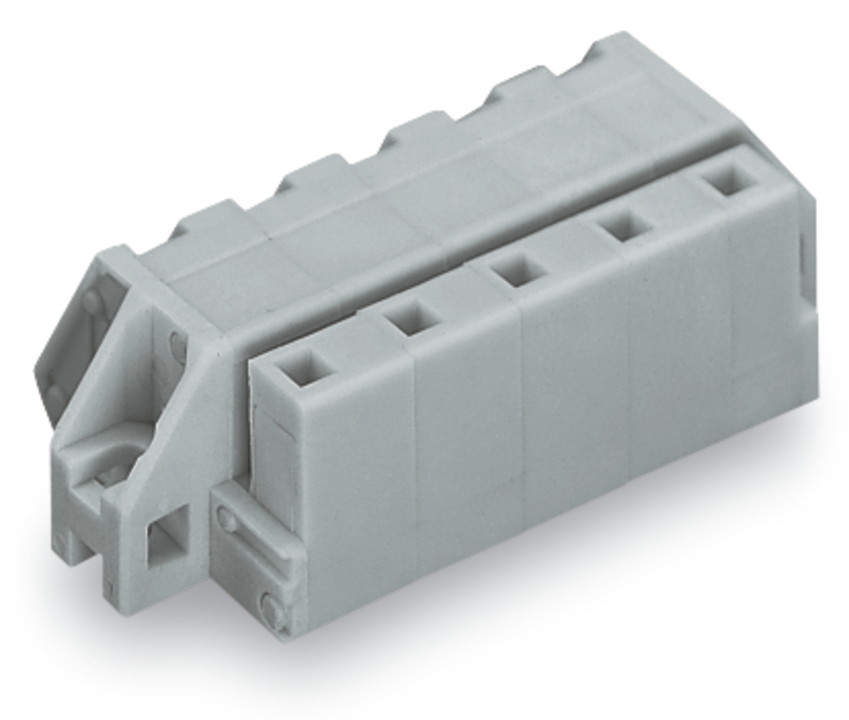

Abbildung ähnlich.



WAGO GmbH & Co. KG 1-Leiter Federleiste CAGE CLAMP 731-533/031-047

Art.Nr.: 10821925099

EAN: 4050821881452

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 05.07.26, 01:08 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

113,22 EUR UVP 179,10 EUR Sie sparen 36.8% (65,87 EUR) inkl. 19 % USt


Produktbeschreibung

1-Leiter Federleiste, abgewinkelt; CAGE CLAMP®; 2,5 mm²; Rastermaß 7,5 mm; 3-polig; Befestigungflansch; TS 35/Oberflächenmontage; direkt bedruckt; 2,50 mm²; grau

Federleiste/Buchse Serie 731 mit Rastermaß 7,5 mm



Die Federleiste/Buchse hat die Artikelnummer 731-533/031-047 und schafft eine fehlerfreie Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 7 und 8 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

CAGE CLAMP® der Industriestandard der Anschluss- und Verbindungstechnik

Die Oberfläche der Kontakte ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das MCS "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.


Für jede Verdrahtungsaufgabe die richtige Klemme.
ermöglicht eine vereinfachte Verdrahtung.
Betätigung über Betätigungswerkzeug.
einbaufertig, sofort nutzbar.
Rastermaß: 7,5 mm.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: 1-Leiter Federleiste
Typenbezeichnung: 731-533/031-047
Hersteller - Artikelnummer: 731-533/031-047
Herstellerprogramm: Produktgruppe 3
Art der Verbindung: Leiterplatte zu Kabel
Kontaktausführung: Buchse
Polzahl: 3
Anzahl der Steckkontaktreihen: 1
Rastermaß der Kontakte: 7,5 mm
Rastermaß der Anschlüsse: 7,5 mm
Winkel Kontakt/Leiteranschluss: 135° (schräg nach oben)
Bemessungsstrom In: 12 A
Bemessungsspannung: 630 V
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08..2,5 mm²
Ausführung des elektrischen Anschlusses: Federzuganschluss
Anschließbare Kabeltype: Rundkabel
Werkstoff der Kontaktbeschichtung: Zinn
Werkstoff des Kontaktes: sonstige Kupferlegierungen
Werkstoff des Isolierkörpers: Thermoplast
Werkstoff des Gehäuses: Kunststoff
Beschichtung Gehäuse: unbeschichtet
Gehäusefarbe: grau
Mit Schutzleiter: nein
Betriebstemperatur: -60..85 °C
Schutzart (IP), montiert: IP20
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kabelsteckverbinder für Leiterplattensteckverbinder
