Schneider Electric Frequenzumrichter 200/240V 1PH IP20 ATH230U22M2

Name: Schneider Electric Frequenzumrichter 200/240V 1PH IP20 ATH230U22M2
Brand: Schneider Electric
SKU: 6241551
Price: 340.63 EUR
Availability: BackOrder

Art.Nr.: 10624155199

EAN: 3606487957669

Verkaufseinheit: 1 Stück

Hersteller: Schneider Electric

Update: 02.09.26, 13:28 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

340,63 EUR UVP 509,32 EUR Sie sparen 33.1% (168,69 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

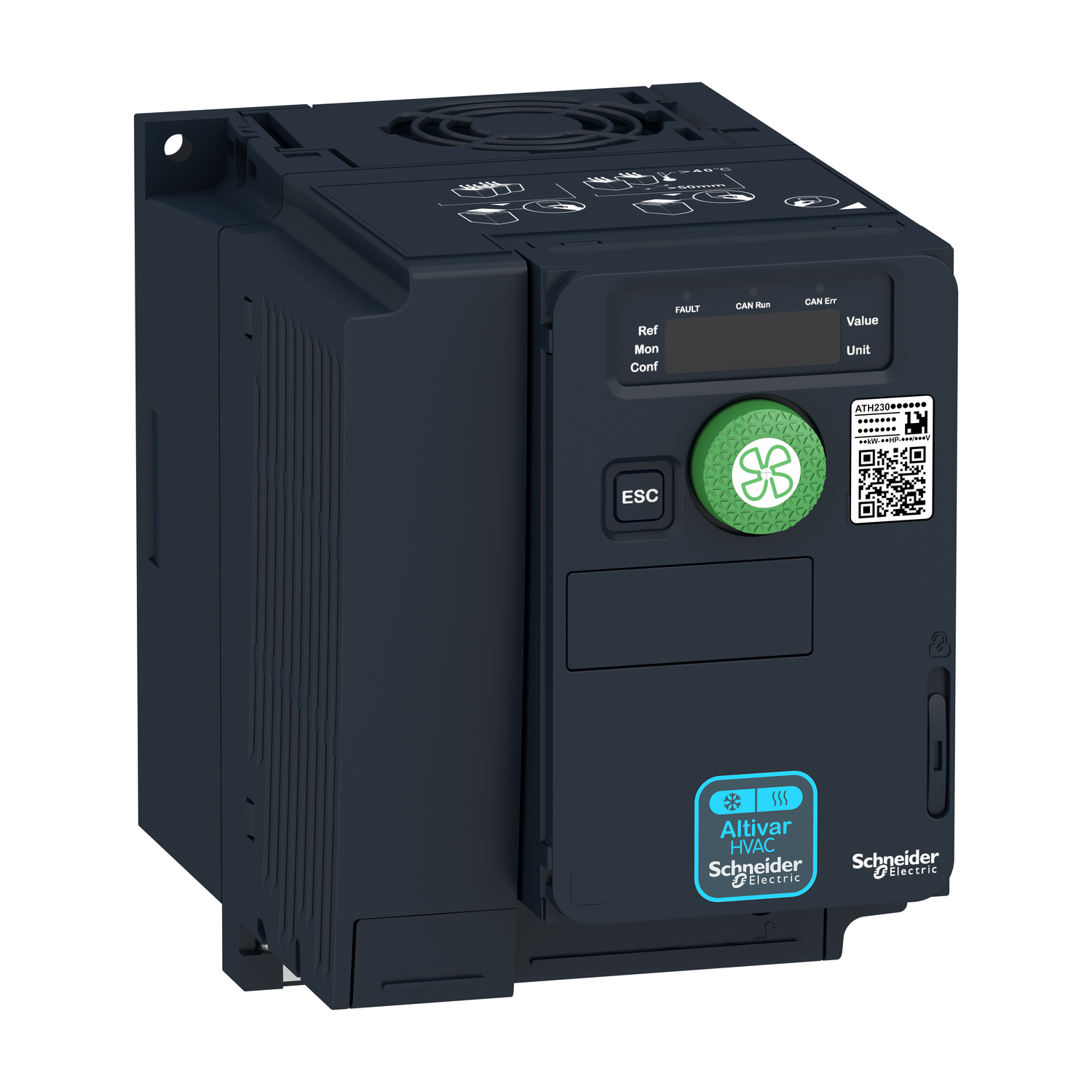

Die Altivar HVAC ATH200-Reihe umfasst Frequenzumrichter, die für Erstausrüster (OEMs) im Bereich Heizungs-, Lüftungs- und Klimatechnik (HLK) zur Versorgung von Asynchron- und Synchronmotoren entwickelt wurden. Mit der Schutzart IP20 eignet sich der ATH230 für die Montage in Schaltschränken. Er versorgt 2.2kW/3PS Motoren bei einer Nennspannung von 200 bis 240 V. Das robuste Design mit beschichteten Leiterplatten der Klasse 3C3 gemäß IEC 60721-3-3 erhöht die Maschinenverfügbarkeit unter rauen Umgebungsbedingungen. Umgebungstemperaturen von bis zu 60 °C, ohne zusätzliche Kühlung. Sein kompaktes Design und native Funktionen wie Safe Torque Off, EMV-Filter und A2L-Zertifizierung optimieren das Bedienfeld und steigern die Wettbewerbsfähigkeit. HVAC- und programmierbare Logikfunktionen sind integriert, um das Automatisierungssystem zu vereinfachen. ATH200 verfügt über native Modbus-, BACnet MS/TP-Seriellschnittstellen und BACnet/IP-Konnektivität mit einem optionalen Kommunikationsmodul. Die Abmessungen betragen 105mm (Breite), 158mm (Tiefe), 142mm (Höhe) und er wiegt 1.6kg. ATH230 verwendet Kunststoff mit einem biobasierten Anteil von mehr als 20 % und Aluminium ist ASI-zertifiziert. Altivar HVAC ATH200 erfüllt die Anforderungen kompakter HLK-Anlagen, die Pumpen-, Lüfter- und Kompressoranwendungen abdecken. Es entspricht den Normen IEC/EN 81800-5-1 und IEC/EN 61800-3 und verfügt über die Zertifizierungen CE, cULus, UKCA, RCM, EAC, KC und ATEX. Für Altivar HVAC ATH200-Frequenzumrichter sind Montagezubehör und externe Optionen wie Netzdrosseln, Motordrosseln und zusätzliche EMV-Filter erhältlich. Die Verpackung besteht aus recyceltem Karton und enthält kein Einwegplastik. Es ist für die vertikale Montage (+/- 10 °) auf einer Platte mit 4 Befestigungslöchern ausgelegt. Die integrierten Funktionen und das ATH200-Design verbinden die Wettbewerbsfähigkeit kompakter HLK-Geräte mit Zuverlässigkeit, Effizienz und ökologischer Nachhaltigkeit. ATH230 bietet kompakte Lösungen ohne Kompromisse beim thermischen Verhalten, um das Design des HLK-Bedienfelds zu optimieren und gleichzeitig hohe Effizienz und Zuverlässigkeit zu gewährleisten.

technische Daten

Hersteller: Schneider Electric

Verpackungseinheit: 1

Bezeichnung: Frequenzumrichter

Typenbezeichnung: ATH230U22M2

Hersteller - Artikelnummer: ATH230U22M2

Herstellerprogramm: Altivar HVAC ATH200

Netzspannung: 200..240 V

Netzfrequenz: 50/60 Hz

Eingangsphasenzahl: 1

Ausgangsphasenzahl: 3

Max. Ausgangsfrequenz: 599 Hz

Max. Ausgangsspannung: 240 V

Nennausgangsstrom I2N: 11 A

Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 2,2 kW

Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 2,2 kW

Relative symmetrische Netzfrequenztoleranz: 5 %

Relative symmetrische Netzspannungstoleranz: 10 %

Anzahl der analogen Ausgänge: 1

Anzahl der analogen Eingänge: 3

Anzahl der digitalen Ausgänge: 1

Anzahl der digitalen Eingänge: 6

Mit Bedienelement: ja

Einsatz im Industriebereich zulässig: ja

Einsatz im Wohn- und Gewerbebereich zulässig: ja

Unterstützt Protokoll für TCP/IP: nein

Unterstützt Protokoll für PROFIBUS: nein

Unterstützt Protokoll für CAN: nein

Unterstützt Protokoll für INTERBUS: nein

Unterstützt Protokoll für ASI: nein

Unterstützt Protokoll für KNX: nein

Unterstützt Protokoll für MODBUS: ja

Unterstützt Protokoll für Data-Highway: nein

Unterstützt Protokoll für DeviceNet: nein

Unterstützt Protokoll für SUCONET: nein

Unterstützt Protokoll für LON: nein

Unterstützt Protokoll für PROFINET IO: nein

Unterstützt Protokoll für PROFINET CBA: nein

Unterstützt Protokoll für SERCOS: nein

Unterstützt Protokoll für Foundation Fieldbus: nein

Unterstützt Protokoll für EtherNet/IP: nein

Unterstützt Protokoll für AS-Interface Safety at Work: nein

Unterstützt Protokoll für DeviceNet Safety: nein

Unterstützt Protokoll für INTERBUS-Safety: nein

Unterstützt Protokoll für PROFIsafe: nein

Unterstützt Protokoll für SafetyBUS p: nein

Unterstützt Protokoll für BACnet: ja

Unterstützt Protokoll für sonstige Bussysteme: ja

Anzahl der HW-Schnittstellen Industrial Ethernet: 1

Anzahl der HW-Schnittstellen seriell RS-485: 1

Anzahl der HW-Schnittstellen sonstige: 1

Mit optischer Schnittstelle: nein

Mit PC-Anschluss: ja

Bremschopper integriert: nein

4-Quadrantenbetrieb möglich: ja

Art des Umrichters: U-Umrichter

Schutzart (IP): IP20

Höhe: 142 mm

Breite: 105 mm

Tiefe: 158 mm

Länge: 800

Breite: 600

Höhe: 750

Gewicht: 70,24

Zolltarifnummer: 85044095

Ursprungsland: ID

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Frequenzumrichter =< 1 kV

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von Schneider Electric
