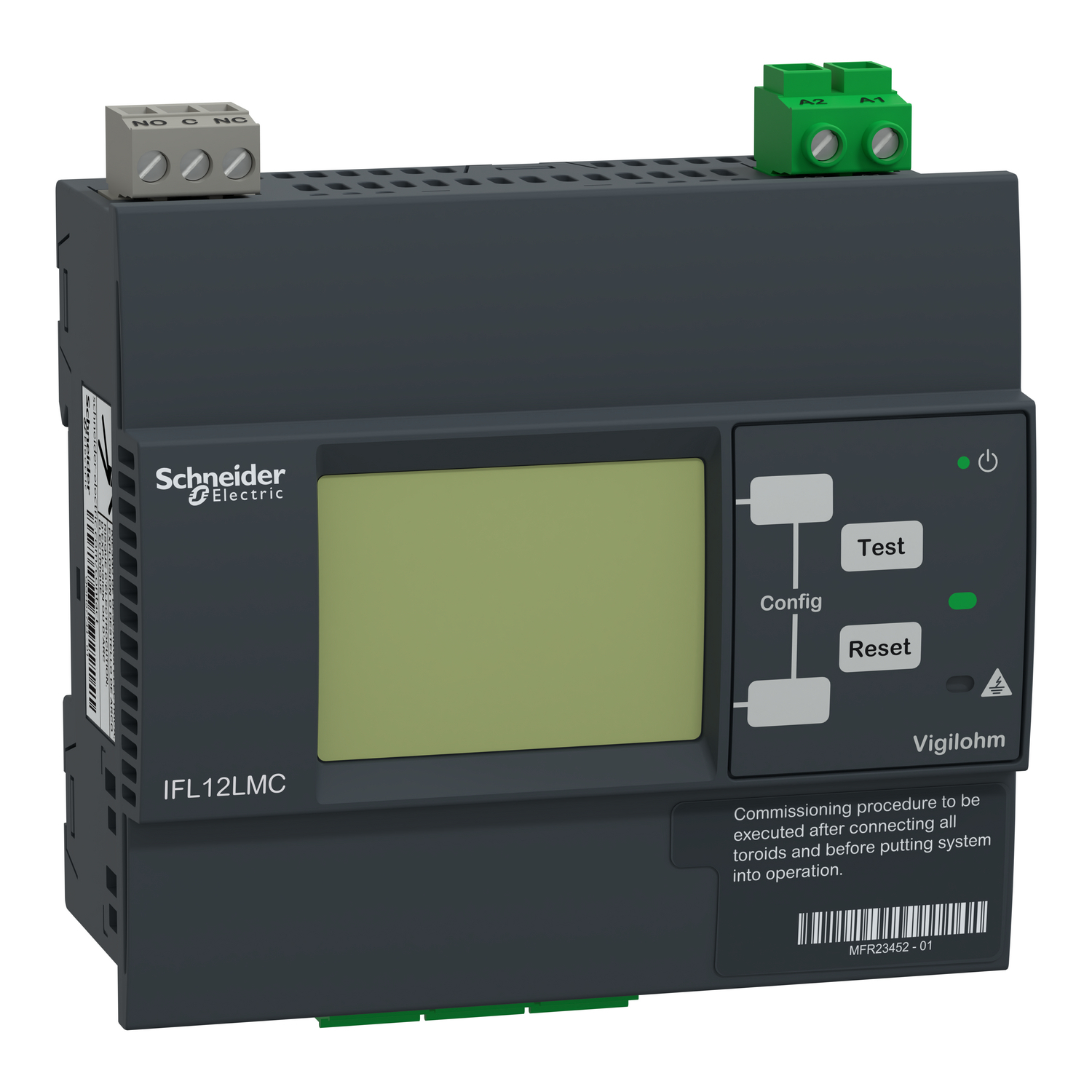

Schneider Electric Fehlerortungsgerät IMDIFL12LMC

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Diese Isolationsfehlerortung ist nur möglich, wenn sie mit der IM400-Serie, XM300 oder XM200 verbunden ist. Dieses Gerät dient zur Überwachung von 12 Speiseleitungen, AC, DC und ACDC, bis zu 1000 V mit dem Spannungsadapter IFL12VA1T. Es misst den Isolationswiderstand und die Ableitungskapazität pro Abgang. Die Konfiguration erfolgt über die Vorderseite des Geräts, über den HMI-Bildschirm oder über den Kommunikationsanschluss. Die Haupteinstellungen beziehen sich auf Alarmschwellenwerte, Kanalbenennung, Toroidtyp (Vigilohm-Typ oder andere kompatible Typen) und Filterzeit. Pro Abgang zeigt es den Isolationswiderstand von 100 Ohm bis 250 kOhm und die Leckkapazität von 1 bis 15 Mikrofarad an. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Falls der Isolationswiderstand unter den eingestellten Schwellenwert fällt, wird über das IFL-Ausgangsrelais, die HMI und den Kommunikationsanschluss ein Alarm ausgelöst. Sobald kein Fehler mehr überwacht wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann mit einer Spannung von 24 VDC bis 48 VDC mit einer Toleranz von plus oder minus 15 % versorgt werden.

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
