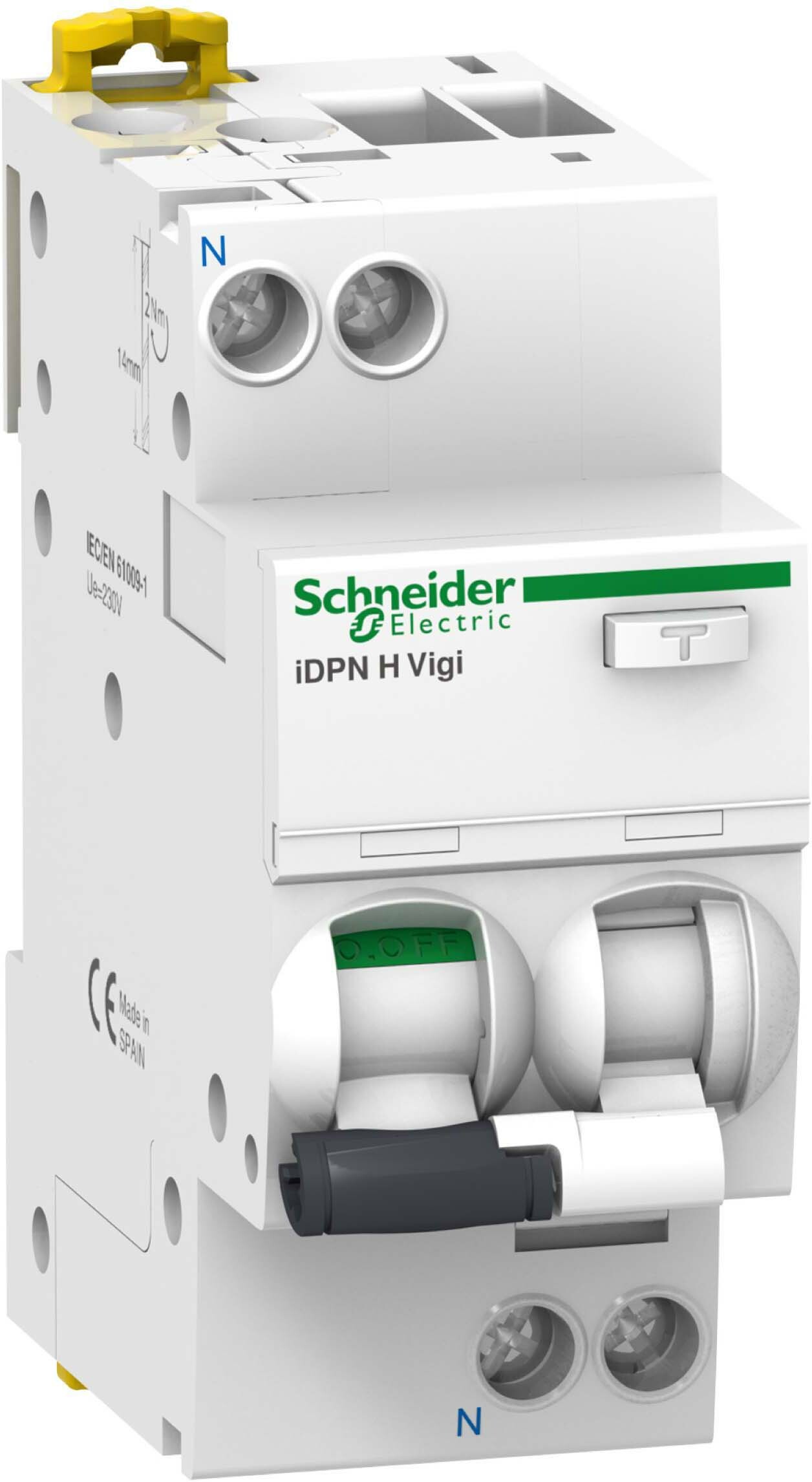

Schneider Electric FI/LS-Schalter 20A C 30mA Si A9D38620
%


Schneider Electric FI/LS-Schalter 20A C 30mA Si A9D38620

Art.Nr.: 10570656899

EAN: 3606480484438

Verkaufseinheit: 1 Stück

Hersteller:  Schneider Electric

Update: 20.08.25, 03:20 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

162,40 EUR UVP 321,30 EUR Sie sparen 49.5% (158,90 EUR) inkl. 19 % USt

Produktbeschreibung

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN H Vigi, 10kA (IEC/EN 61009). 1-polig+N, Nennstrom 220A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A SI, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Die Ausführung SI (superimmunisiert) ist für die Aufrechterhaltung der Betriebskontinuität in Anlagen ausgelegt, in denen betriebsbedingt oder durch äußere Einflüsse hohe transiente Ableitströme auftreten können. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN H Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

technische Daten

Hersteller: Schneider Electric
Verpackungseinheit: 54
Bezeichnung: FI/LS-Schalter
Typenbezeichnung: A9D38620
Hersteller - Artikelnummer: A9D38620
Herstellerprogramm: Acti 9 iDPN Vigi;Acti9;Acti9 FI/LS iDPN Vigi
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 400 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
Abschaltcharakteristik: sonstige
Stoßstromfestigkeit: 3 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: ja
Mit Verriegelungsvorrichtung: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Umgebungstemperatur während des Betriebs: -25..60 °C
Breite in Teilungseinheiten: 2
Einbautiefe: 44 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 1..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 1..10 mm²
Länge: 400
Breite: 300
Höhe: 300
Gewicht: 12,013
Zolltarifnummer: 85362010
Ursprungsland: ES
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Kombination FI-Schalter/Leitungsschutzschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel (V) - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft, jedoch nicht mehr beim Hersteller nachgeordert werden. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
