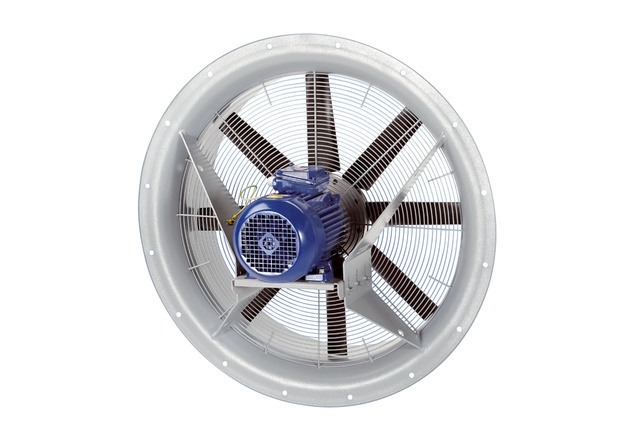

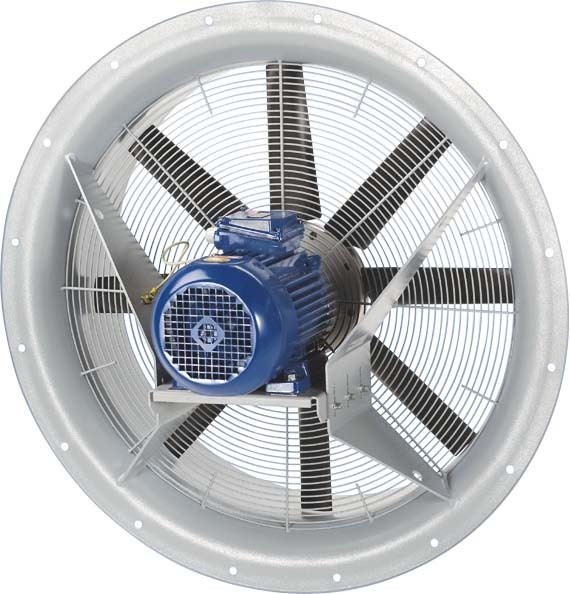

Maico Wandventilator DAS 71/6
Art.Nr.: 10160303999
EAN: 4012799838524
Verkaufseinheit: 1 Stück
Hersteller: Maico
Update: 17.11.26, 04:17 Uhr
2.229,83 EUR UVP 3.495,03 EUR Sie sparen 36.2% (1.265,20 EUR) inkl. 19 % USt
Produktbeschreibung
p>
Kurzbeschreibung<
/p>
<
p>
- Axialventilator mit Stahlwandring, in Drehstromausführung.<
/p>
<
p>
- Für Wandmontage.<
/p>
<
p>
- Schutzgitter auf der Saugseite, lackiert.<
/p>
<
p>
- 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid.<
/p>
<
p>
- Geschützt gegen Witterungseinflüsse durch Epoxidanstrich.<
/p>
<
p>
- Ausgelegt für den Temperaturbereich -10 °C bis +50 °C.<
/p>
<
p>
- Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.<
/p>
<
p>
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.<
/p>
<
p>
- Hoher lüftungsseitiger Wirkungsgrad.<
/p>
<
p>
- Niedriges Betriebsgeräusch.<
/p>
<
p>
- Einfache Anbringung mittels Quadratische Wandplatte (Zubehör).<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
- Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
- Nur für Entlüftung (Rechtslauf).<
/p>
<
p>
<
/p>
<
p>
Drehstrommotor<
/p>
<
p>
- Asynchronmotor.<
/p>
<
p>
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.<
/p>
<
p>
- Bemessungsspannung 400 V, 50 Hz.<
/p>
<
p>
- Schutzart IP 55.<
/p>
<
p>
- Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar.<
/p>
<
p>
- Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen.<
/p>
<
p>
- Überlastungsschutz mit bauseitigem Motorschutzschalter.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
- Im Klemmkasten auf Motor.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
- Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden.<
/p>
<
p>
- Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.<
/p>
<
p>
- Nicht mit einem Transformator regelbar.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAS 71/6<
/p>
<
p>
- Ausführung: Stahlring<
/p>
<
p>
- Fördervolumen: 15000 m3/h<
/p>
<
p>
- FördervolumenNenn: 8200 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
- Druck pfs, Nenn: 94 Pa - im opt. Wirkungsgrad<
/p>
<
p>
- Drehzahl nNenn: 970 1/min - im opt. Wirkungsgrad<
/p>
<
p>
- Drehzahl: 975 1/min<
/p>
<
p>
- Laufradtyp: axial<
/p>
<
p>
- Drehzahlsteuerbar: ja<
/p>
<
p>
- Reversierbarkeit: nein<
/p>
<
p>
- Spannungsart: Drehstrom<
/p>
<
p>
- Bemessungsspannung: 400 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Nennleistung: 570 W / im opt. Wirkungsgrad<
/p>
<
p>
- INenn: 2,2 A / im opt. Wirkungsgrad<
/p>
<
p>
- IMax: 2,5 A<
/p>
<
p>
- Schutzart: IP 55<
/p>
<
p>
- Wärmeklasse: F<
/p>
<
p>
- Einbauort: Wand<
/p>
<
p>
- Einbaulage: senkrecht<
/p>
<
p>
- Material: Stahlblech, lackiert<
/p>
<
p>
- Material Gehäuse: Stahlblech, lackiert<
/p>
<
p>
- Farbe: grau<
/p>
<
p>
- Gewicht: 35 kg<
/p>
<
p>
- Gewicht mit Verpackung: 53 kg<
/p>
<
p>
- Nennweite: 710 mm<
/p>
<
p>
- Breite: 910 mm<
/p>
<
p>
- Höhe: 910 mm<
/p>
<
p>
- Tiefe: 465 mm<
/p>
<
p>
- Breite mit Verpackung: 950 mm<
/p>
<
p>
- Höhe mit Verpackung: 950 mm<
/p>
<
p>
- Tiefe mit Verpackung: 630 mm<
/p>
<
p>
- Fördermitteltemperatur bei Nennstrom: 50 °C<
/p>
<
p>
- Fördermitteltemperatur bei IMax: -20 °C bis 50 °C<
/p>
<
p>
- Gesamteffizienz e: 37 %<
/p>
<
p>
- Messkategorie: C<
/p>
<
p>
- Effizienzkategorie: statisch<
/p>
<
p>
- Effizienzgrad N: 45<
/p>
<
p>
- VSD erforderlich: nein<
/p>
<
p>
- Herstellungsjahr: siehe Typenschild<
/p>
<
p>
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
- PBEP / FördervolumenBEP / Pfs, BEP: 0,57 kW / 8200 m3/h / 94 Pa<
/p>
<
p>
- nBEP: 970 1/min<
/p>
<
p>
- spezifisches Verhältnis: ca. 1<
/p>
<
p>
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
- IBEP: 2,2 A<
/p>
<
p>
- SchallleistungspegelLWA7: 71 dB(A)<
/p>
<
p>
- Verschlussklappe: ohne<
/p>
technische Daten
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel (V) - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft, jedoch nicht mehr beim Hersteller nachgeordert werden. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
Downloads
Produktdatenblatt 2 (0.33 MB)
Schaltbild 2 (0.19 MB)
Montageanleitung (1.07 MB)
Montageanleitung 2 (1.58 MB)
