Maico Wandventilator DAS 71/4

Art.Nr.: 10160304499

EAN: 4012799838531

Verkaufseinheit: 1 Stück

Hersteller:  Maico

Update: 17.11.26, 04:17 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

2.393,82 EUR UVP 3.752,07 EUR Sie sparen 36.2% (1.358,25 EUR) inkl. 19 % USt


Produktbeschreibung

<
p>
Kurzbeschreibung<
/p>
<
p>

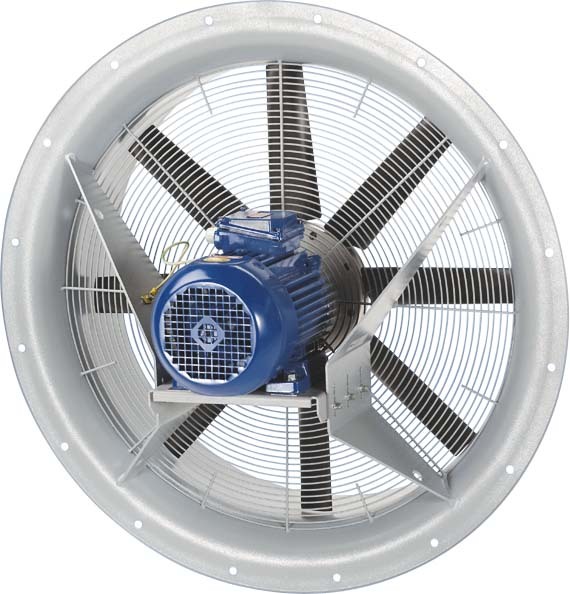

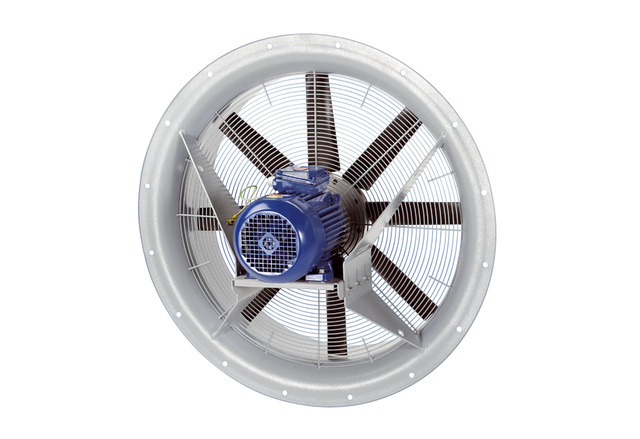

 - Axialventilator mit Stahlwandring, in Drehstromausführung.<
/p>
<
p>
 - Für Wandmontage.<
/p>
<
p>
 - Schutzgitter auf der Saugseite, lackiert.<
/p>
<
p>
 - 8- bis 10-blättrige Flügelräder aus glasfaserverstärktem Polyamid.<
/p>
<
p>
 - Geschützt gegen Witterungseinflüsse durch Epoxidanstrich.<
/p>
<
p>
 - Ausgelegt für den Temperaturbereich -10 °C bis +50 °C.<
/p>
<
p>
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.<
/p>
<
p>
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.<
/p>
<
p>
 - Hoher lüftungsseitiger Wirkungsgrad.<
/p>
<
p>
 - Niedriges Betriebsgeräusch.<
/p>
<
p>
 - Einfache Anbringung mittels Quadratische Wandplatte (Zubehör).<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
 - Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
 - Nur für Entlüftung (Rechtslauf).<
/p>
<
p>
<
/p>
<
p>
Drehstrommotor<
/p>
<
p>
 - Asynchronmotor.<
/p>
<
p>
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.<
/p>
<
p>
 - Bemessungsspannung 400 V, 50 Hz.<
/p>
<
p>
 - Schutzart IP 55.<
/p>
<
p>
 - Drehzahlsteuerbar, Ausnahmen: DAS 71/8, DAS 80/6 und DAS 112/8. Geräte über optionalen Frequenzumrichter z.B. Typ MFU regelbar.<
/p>
<
p>
 - Der Ventilatormotor muss gegen thermische Überlastung mit einer stromabhängigen Schutzeinrichtung abgesichert werden. Die Schutzeinrichtung ist bauseitig bereitzustellen.<
/p>
<
p>
 - Überlastungsschutz mit bauseitigem Motorschutzschalter.<
/p>
<
p>
<
/p>
<
p>

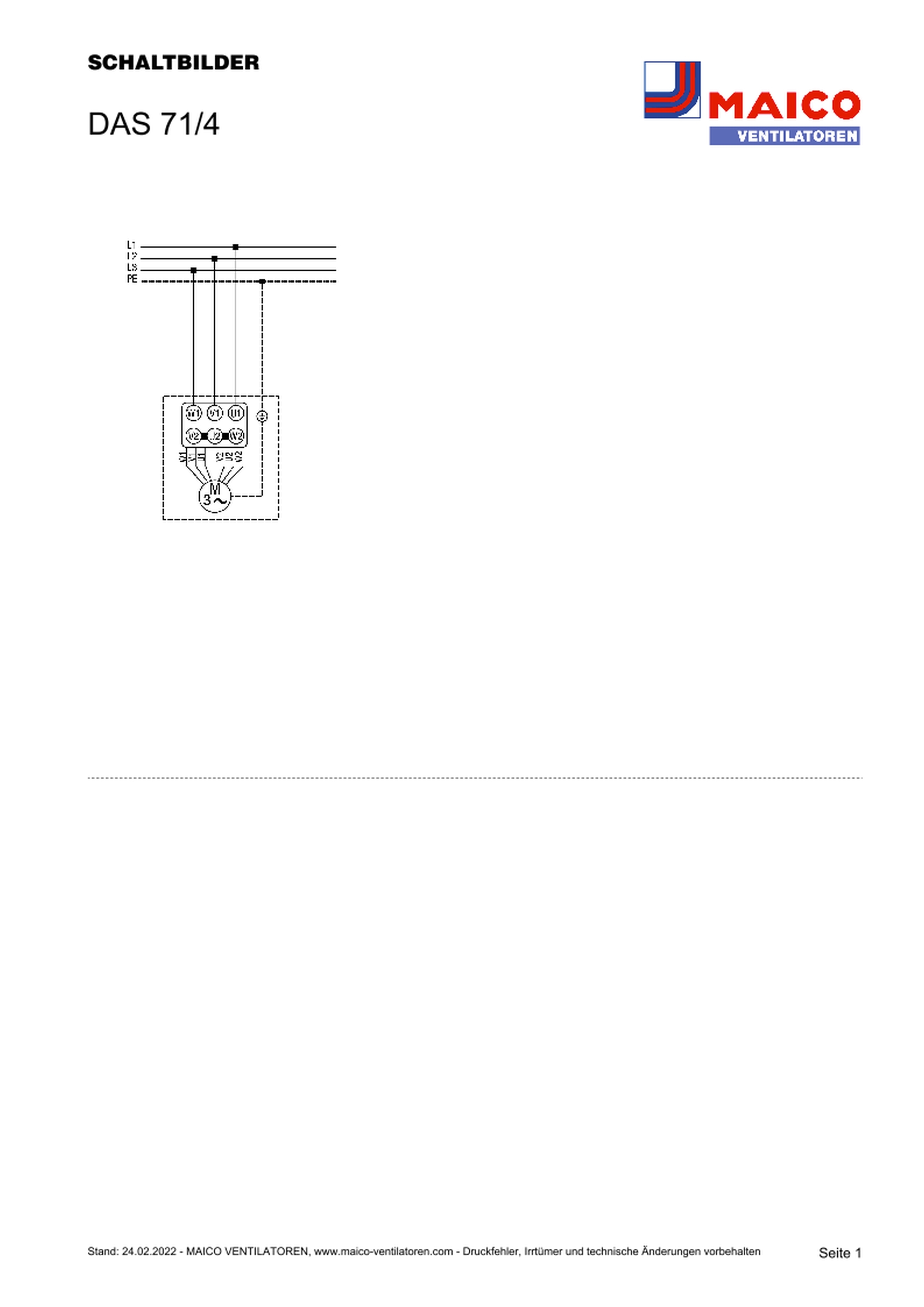

Elektrischer Anschluss<
/p>
<
p>
 - Im Klemmkasten auf Motor.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Für Ventilatoren mit Leistungsaufnahme > 4 kW muss zur Anlaufstrombegrenzung ein bauseitiger Stern-/Dreieckschalter verwendet werden.<
/p>
<
p>
 - Der Ventilator darf nur bei freiem Luftein- oder austritt in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.<
/p>
<
p>
 - Nicht mit einem Transformator regelbar.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAS 71/4<
/p>
<
p>
 - Ausführung: Stahlring<
/p>
<
p>
 - Fördervolumen: 20000 m3/h<
/p>
<
p>
 - FördervolumenNenn: 12300 m3/h / im opt. Wirkungsgrad<
/p>
<
p>
 - Druck pfs, Nenn: 211 Pa - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl nNenn: 1460 1/min - im opt. Wirkungsgrad<
/p>
<
p>
 - Drehzahl: 1475 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 1732 W / im opt. Wirkungsgrad<
/p>
<
p>
 - INenn: 4,1 A / im opt. Wirkungsgrad<
/p>
<
p>
 - IMax: 5,3 A<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Einbauort: Wand<
/p>
<
p>
 - Einbaulage: senkrecht<
/p>
<
p>
 - Material: Stahlblech, lackiert<
/p>
<
p>
 - Material Gehäuse: Stahlblech, lackiert<
/p>
<
p>
 - Farbe: grau<
/p>
<
p>
 - Gewicht: 46,5 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 64,5 kg<
/p>
<
p>
 - Nennweite: 710 mm<
/p>
<
p>
 - Breite: 910 mm<
/p>
<
p>
 - Höhe: 910 mm<
/p>
<
p>
 - Tiefe: 500 mm<
/p>
<
p>
 - Breite mit Verpackung: 950 mm<
/p>
<
p>
 - Höhe mit Verpackung: 950 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 630 mm<
/p>
<
p>
 - Fördermitteltemperatur bei Nennstrom: 50 °C<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C<
/p>
<
p>
 - Gesamteffizienz e: 41,5 %<
/p>
<
p>
 - Messkategorie: C<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 46<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 1,732 kW / 12300 m3/h / 211 Pa<
/p>
<
p>
 - nBEP: 1460 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 4,1 A<
/p>
<
p>
 - SchallleistungspegelLWA7: 82 dB(A)<
/p>
<
p>
 - Verschlussklappe: ohne<
/p>

technische Daten

Hersteller: Maico
Verpackungseinheit: 1
Bezeichnung: Wandventilator
Typenbezeichnung: DAS 71/4
Hersteller - Artikelnummer: 0083.0853
Netzfrequenz: 50 Hz
Bemessungsspannung: 400 V
Mediumtemperatur: 50 °C
Volumenstrom: 20000 m³/h
Drehzahl: 1475 1/min
Schutzart (IP): IP55
Ausführung: Entlüftung
Nennweite: 710 mm
Verschlussklappe: ohne
Länge: 950
Breite: 950
Höhe: 630
Gewicht: 64,5
Zolltarifnummer: 84145925
Ursprungsland: IT
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Wandventilator für Industrie und Gewerbe
