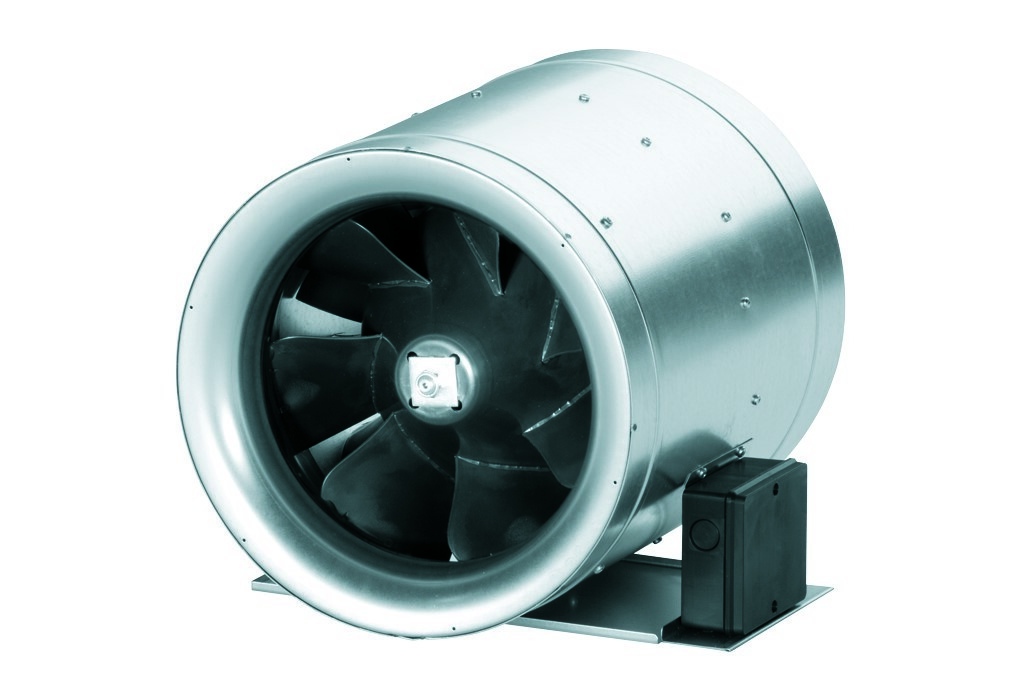

Maico Diagonal-Ventilator für Rohreinbau EDR 56-2

Merkmale
 - Für direkten Einbau in Rohrleitungen.
 - Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.
 - Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.
 - Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr.
 - Ansaugdüse zum turbulenzarmen Luftansaugen.
 - Diagonal-Laufrad mit nachgeschaltetem Stator.
 - Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.
 - Mit Diffusor zur Erhöhung des statischen Drucks.
 - Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.
 - Meridianer Strömungsverlauf verhindert Turbulenzen.
 - Betrieb mit Frequenzumrichter MFU.
 - Schutzart IP X4.
 - Isolationsklasse F.

Drehstrommotor
 - Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU.
 - Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden.
 - Elektrischer Anschluss über Anschlusskabel.

Elektrischer Anschluss
 - Netzfrequenz 50 Hz.

Artikel:
EDR 56-2
 - Fördervolumen: 10800 m3/h
 - Drehzahl: 1610 1/min
 - Laufradtyp: diagonal
 - Drehzahlsteuerbar: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 1445 W
 - IMax: 2,74 A
 - Schutzart: IP X4
 - Wärmeklasse: F
 - Einbauort: Rohrsystem
 - Einbaulage: senkrecht / waagerecht
 - Material: Aluminium
 - Farbe: silber
 - Gewicht: 33 kg
 - Gewicht mit Verpackung: 34,8 kg

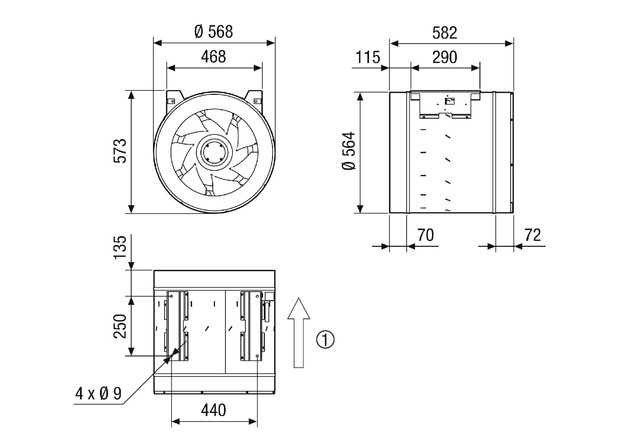

 - Nennweite: 560 mm
 - Breite: 564 mm
 - Höhe: 573 mm
 - Tiefe: 582 mm
 - Breite mit Verpackung: 575 mm
 - Höhe mit Verpackung: 592 mm
 - Tiefe mit Verpackung: 607 mm
 - Fördermitteltemperatur: 60 °C
 - Umgebungstemperatur: -20 °C bis 60 °C
 - Gesamteffizienz e: 65 %
 - Messkategorie: A
 - Effizienzkategorie: statisch
 - Effizienzgrad N: 73,9
 - VSD erforderlich: ja
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 1,41 kW / 6937 m3/h / 472 Pa
 - nBEP: 1595 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - IBEP: 5,74 A
 - SchallleistungspegelLWA5: 82 dB(A)
