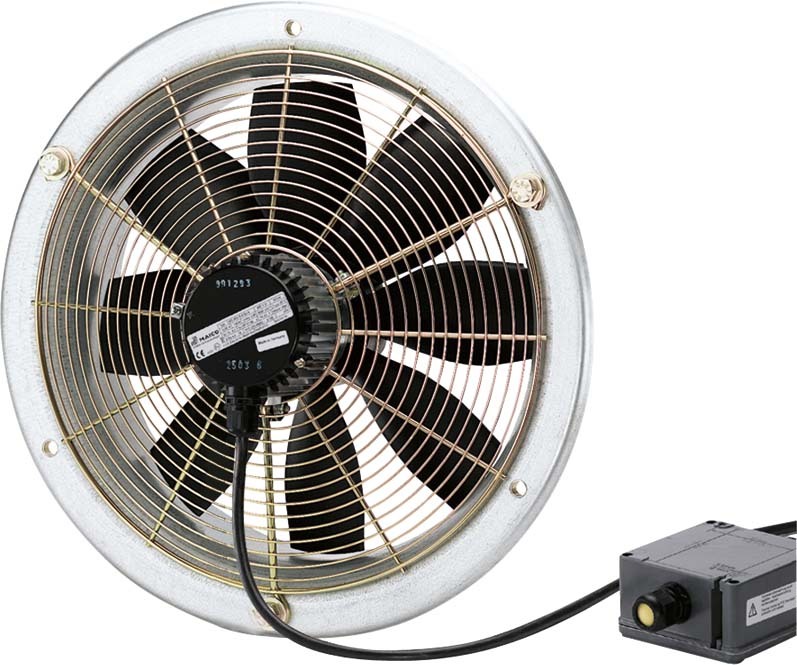

Maico Axial-Wandventilator Drehstrom 2740cbm/h DZS 40/6 B Ex t

<
p>
Produktausführung<
/p>
<
p>
 - Drehstrommotor<
/p>
<
p>
 - Ex II 2D Ex tb IIIC T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIC T135°C/T200°C Db X.<
/p>
<
p>
 - Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C.<
/p>
<
p>
 - Für Be- oder Entlüftung umschaltbar.<
/p>
<
p>
<
/p>
<
p>
Besondere Eigenschaften<
/p>
<
p>
 - Axial-Wandventilator, explosionsgeschützt, Medium Staub.<
/p>
<
p>
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.<
/p>
<
p>
 - Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert.<
/p>
<
p>
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.<
/p>
<
p>
 - Für Zonen 21 und 22.<
/p>
<
p>
 - Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit.<
/p>
<
p>
 - Schutzart IP 64.<
/p>
<
p>
 - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.<
/p>
<
p>
 - Einbau in jeder Lage möglich.<
/p>
<
p>
<
/p>
<
p>
Typenreihe<
/p>
<
p>
 - EZQ / DZQ .. Ex t mit quadratischer Wandplatte.<
/p>
<
p>
 - EZS / DZS .. Ex t mit Stahlwandring.<
/p>
<
p>
<
/p>
<
p>
Laufrad<
/p>
<
p>
 - Axiallaufrad aus leitfähigem Kunststoff.<
/p>
<
p>
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.<
/p>
<
p>
<
/p>
<
p>
Förderrichtung<
/p>
<
p>
 - Die Förderrichtung ist gekennzeichnet.<
/p>
<
p>
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.<
/p>
<
p>
<
/p>
<
p>
Drehstrommotor<
/p>
<
p>
 - Robuster Drehstrommotor mit Kugellager, wartungsfrei.<
/p>
<
p>
 - Reversierbar.<
/p>
<
p>
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
 - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex...<
/p>
<
p>
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
 - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang.<
/p>
<
p>
 - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang.<
/p>
<
p>
 - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DZS 40/6 B Ex t<
/p>
<
p>
 - Ausführung: Stahlwandring<
/p>
<
p>
 - Fördervolumen: 2740 m3/h<
/p>
<
p>
 - Drehzahl: 985 1/min<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: ja<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 95 W<
/p>
<
p>
 - cosphi: 0,25<
/p>
<
p>
 - INenn: 0,54 A<
/p>
<
p>
 - Imax bei UNenn: 0,56 A<
/p>
<
p>
 - Schutzart: IP 64<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Einbauart: Aufputz<
/p>
<
p>
 - Material: Stahlblech, verzinkt<
/p>
<
p>
 - Farbe: verzinkt<
/p>
<
p>
 - Gewicht: 14,5 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 16,5 kg<
/p>
<
p>
 - Nennweite: 400 mm<
/p>
<
p>
 - Breite: 580 mm<
/p>
<
p>
 - Höhe: 580 mm<
/p>
<
p>
 - Tiefe: 281 mm<
/p>
<
p>
 - Breite mit Verpackung: 600 mm<
/p>
<
p>
 - Höhe mit Verpackung: 600 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 281 mm<
/p>
<
p>
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D<
/p>
<
p>
 - EX-Bezeichnung nach Norm: Ex tb IIIC T135°C Db IP64 X / Ex h IIIC T135°C Db X<
/p>
<
p>
 - Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C<
/p>
<
p>
 - IA/IN: 3,2<
/p>
<
p>
 - Zeit tA: 240 sek<
/p>
<
p>
 - Betriebsart: S1<
/p>
<
p>
 - PTC DIN 44082: M 100<
/p>
<
p>
 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X<
/p>
<
p>
 - Temperaturklasse: T135°C<
/p>
<
p>
 - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)<
/p>
