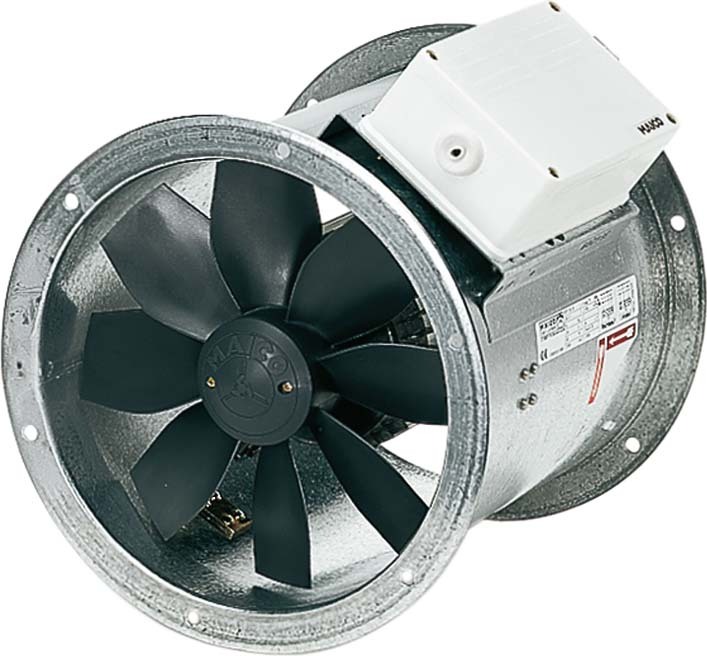

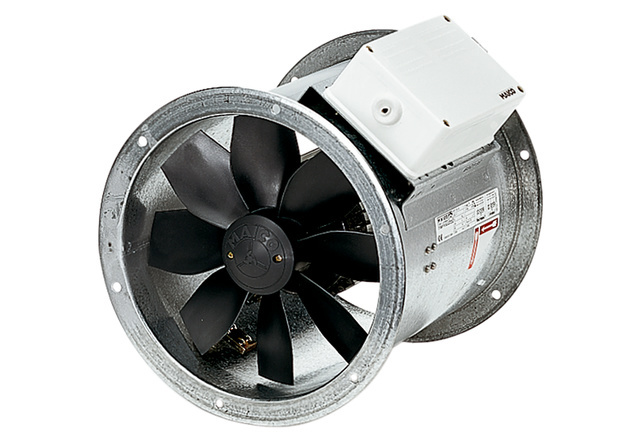

Maico Axial-Rohrventilator Drehstrom DN 450 DZR 45/6 B

Drehstrom-Ausführung
 - Axial-Rohrventilator, in Drehstromausführung.

Kurzbeschreibung
 - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
 - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
 - Flanschbohrungen gemäß DIN EN 12220:1998.
 - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
 - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
 - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
 - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
 - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
 - Ventilatoren sind wartungsfrei.
 - Einbau in jeder Lage möglich.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor
 - Typenreihe DZR.
 - Asynchronmotor.
 - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
 - Bemessungsspannung 400 V, 50 Hz.
 - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54.
 - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.
 - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
 - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.

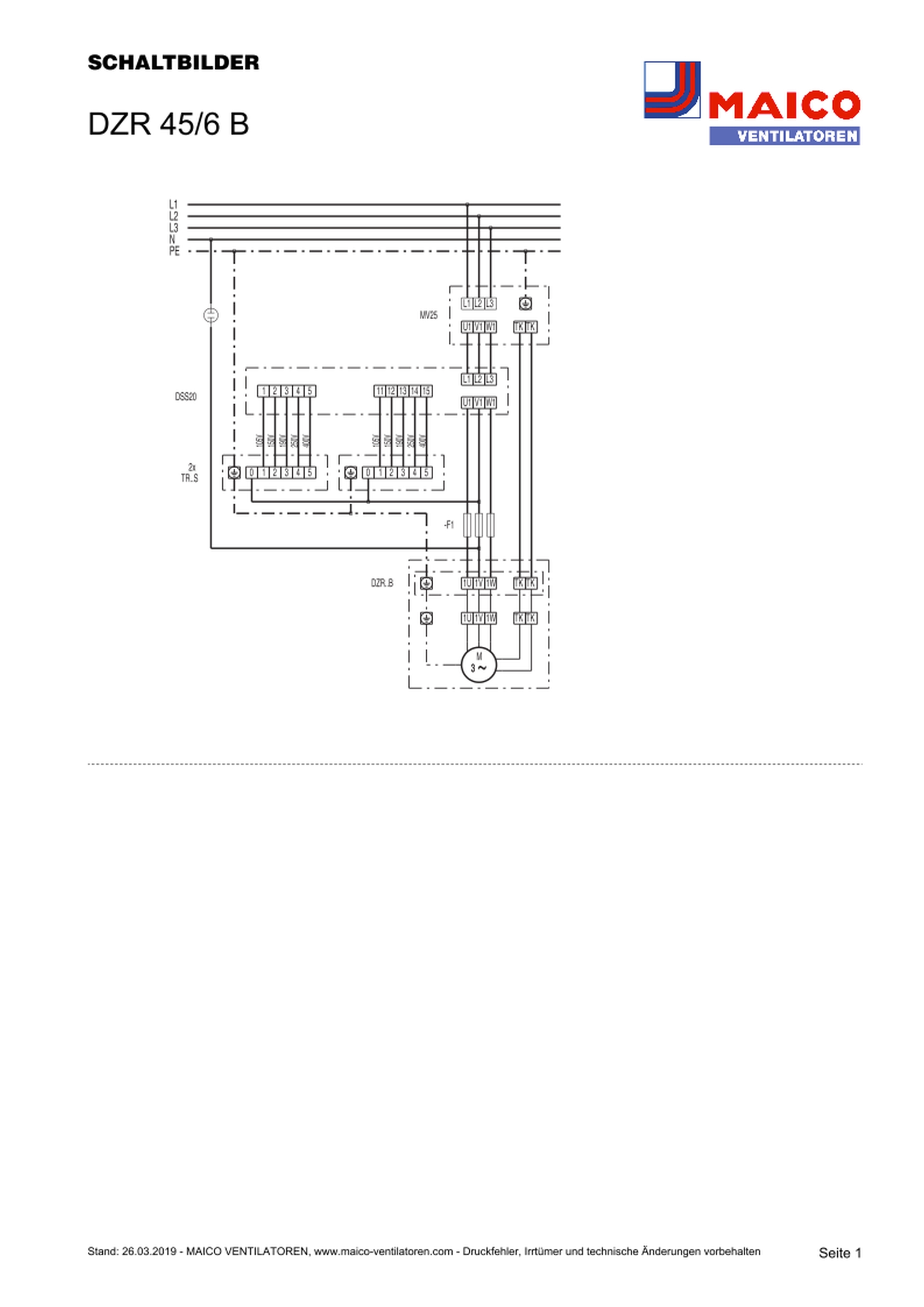

 - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
 - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.

Elektrischer Anschluss
 - Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise
 - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.

Artikel:
DZR 45/6 B
 - Fördervolumen: 4460 m3/h
 - FördervolumenNenn: 3350 m3/h / im opt. Wirkungsgrad
 - Druck pfs, Nenn: 60 Pa - im opt. Wirkungsgrad
 - Drehzahl nNenn: 985 1/min - im opt. Wirkungsgrad
 - Drehzahl: 990 1/min
 - Laufradtyp: axial
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 160 W / im opt. Wirkungsgrad
 - INenn: 0,55 A / im opt. Wirkungsgrad
 - IMax: 0,6 A
 - Schutzart: IP 55
 - Wärmeklasse: B
 - Polumschaltbar: nein
 - Netzzuleitung: 7 / 1,5 mm2
 - Einbaulage: waagerecht / senkrecht
 - Material: Stahlblech, verzinkt
 - Farbe: silber
 - Gewicht: 19,61 kg
 - Gewicht mit Verpackung: 21,31 kg

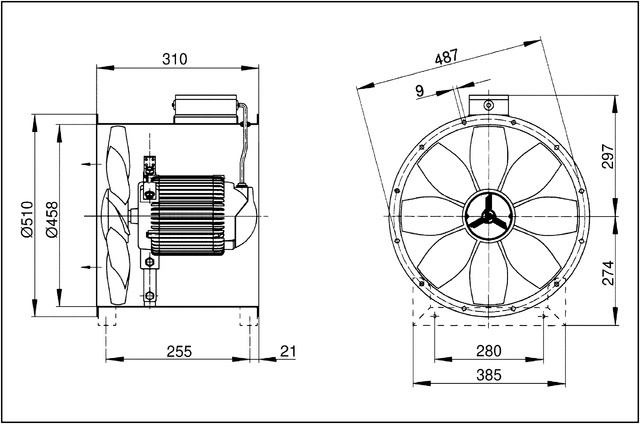

 - Nennweite: 450 mm
 - Breite: 510 mm
 - Höhe: 571 mm
 - Tiefe: 310 mm
 - Breite mit Verpackung: 575 mm
 - Höhe mit Verpackung: 585 mm
 - Tiefe mit Verpackung: 335 mm
 - Fördermitteltemperatur bei Nennstrom: 60 °C
 - Fördermitteltemperatur bei IMax: 60 °C
 - Gesamteffizienz e: 47,4 %
 - Messkategorie: D
 - Effizienzkategorie: total
 - Effizienzgrad N: 58,9
 - VSD erforderlich: nein
 - Herstellungsjahr: siehe Typenschild
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
 - PBEP / FördervolumenBEP / Pfs, BEP: 0,15 kW / 3820 m3/h
 - nBEP: 985 1/min
 - spezifisches Verhältnis: ca. 1
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
 - pf, BEP: 67 Pa
 - SchallleistungspegelLWA5: 71 dB(A)
 - Gleichstrommotor: false
