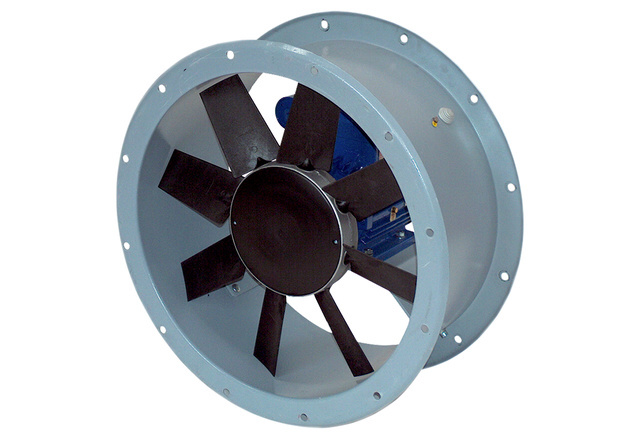

Maico Axial-Rohrventilator 114120m3/h, NW1600 DAR 160/8 11

<
p>
Merkmale<
/p>
<
p>
 - Axial-Rohrventilator für Gewerbe und Industrielüftung.<
/p>
<
p>
 - Leistungsstarker Ventilator für große Fördervolumen.<
/p>
<
p>
 - Zur einfachen und direkten Montage in einem Rohrsystem.<
/p>
<
p>
 - Einbau in jeder Lage möglich.<
/p>
<
p>
 - Gehäuse aus Stahlblech mit Epoxidbeschichtung.<
/p>
<
p>
 - Geeignet für Temperaturbereiche von -10 °C bis +50 °C.<
/p>
<
p>
 - Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid.<
/p>
<
p>
<
/p>
<
p>
Motor<
/p>
<
p>
 - Dreiphasen Drehstrommotor.<
/p>
<
p>
 - Schutzart IP 55.<
/p>
<
p>
 - IE3 Motor.<
/p>
<
p>
 - Betriebsart S1 (Dauerbetrieb).<
/p>
<
p>
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.<
/p>
<
p>
 - Drehzahlsteuerbar mit Frequenzumrichter.<
/p>
<
p>
 - Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.<
/p>
<
p>
<
/p>
<
p>
Elektrischer Anschluss<
/p>
<
p>
 - Außenliegender Klemmkasten am Gehäuse.<
/p>
<
p>
<
/p>
<
p>
Sicherheitshinweise<
/p>
<
p>
 - Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
DAR 160/8 11<
/p>
<
p>
 - Fördervolumen: 114120 m3/h<
/p>
<
p>
 - Drehzahl: 720 1/min<
/p>
<
p>
 - Laufradtyp: axial<
/p>
<
p>
 - Drehzahlsteuerbar: ja<
/p>
<
p>
 - Reversierbarkeit: nein<
/p>
<
p>
 - Spannungsart: Drehstrom<
/p>
<
p>
 - Bemessungsspannung: 400 V<
/p>
<
p>
 - Netzfrequenz: 50 Hz<
/p>
<
p>
 - Nennleistung: 11000 W<
/p>
<
p>
 - INenn: 23,48 A<
/p>
<
p>
 - Schutzart: IP 55<
/p>
<
p>
 - Wärmeklasse: F<
/p>
<
p>
 - Polumschaltbar: nein<
/p>
<
p>
 - Einbauort: Rohr<
/p>
<
p>
 - Einbaulage: horizontal<
/p>
<
p>
 - Material Gehäuse: Stahlblech mit Epoxidbeschichtung<
/p>
<
p>
 - Material Flügelrad: Polyamid<
/p>
<
p>
 - Farbe: grau<
/p>
<
p>
 - Gewicht: 408 kg<
/p>
<
p>
 - Gewicht mit Verpackung: 435 kg<
/p>
<
p>
 - Nennweite: 1600 mm<
/p>
<
p>
 - Breite: 1730 mm<
/p>
<
p>
 - Höhe: 940 mm<
/p>
<
p>
 - Tiefe: 1730 mm<
/p>
<
p>
 - Breite mit Verpackung: 1800 mm<
/p>
<
p>
 - Höhe mit Verpackung: 1500 mm<
/p>
<
p>
 - Tiefe mit Verpackung: 1980 mm<
/p>
<
p>
 - Fördermitteltemperatur bei IMax: -10 °C bis 50 °C<
/p>
<
p>
 - PTC DIN 44082: M 100<
/p>
<
p>
 - Gesamteffizienz e: 48,2 %<
/p>
<
p>
 - Messkategorie: C<
/p>
<
p>
 - Effizienzkategorie: statisch<
/p>
<
p>
 - Effizienzgrad N: 47,9<
/p>
<
p>
 - VSD erforderlich: nein<
/p>
<
p>
 - Herstellungsjahr: siehe Typenschild<
/p>
<
p>
 - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen<
/p>
<
p>
 - PBEP / FördervolumenBEP / Pfs, BEP: 11,342 kW / 66240 m3/h / 297 Pa<
/p>
<
p>
 - nBEP: 730 1/min<
/p>
<
p>
 - spezifisches Verhältnis: ca. 1<
/p>
<
p>
 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung<
/p>
<
p>
 - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung<
/p>
<
p>
 - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -<
/p>
<
p>
 - IBEP: 23,48 A<
/p>
<
p>
 - SchallleistungspegelLWA7: 98 dB(A)<
/p>

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
