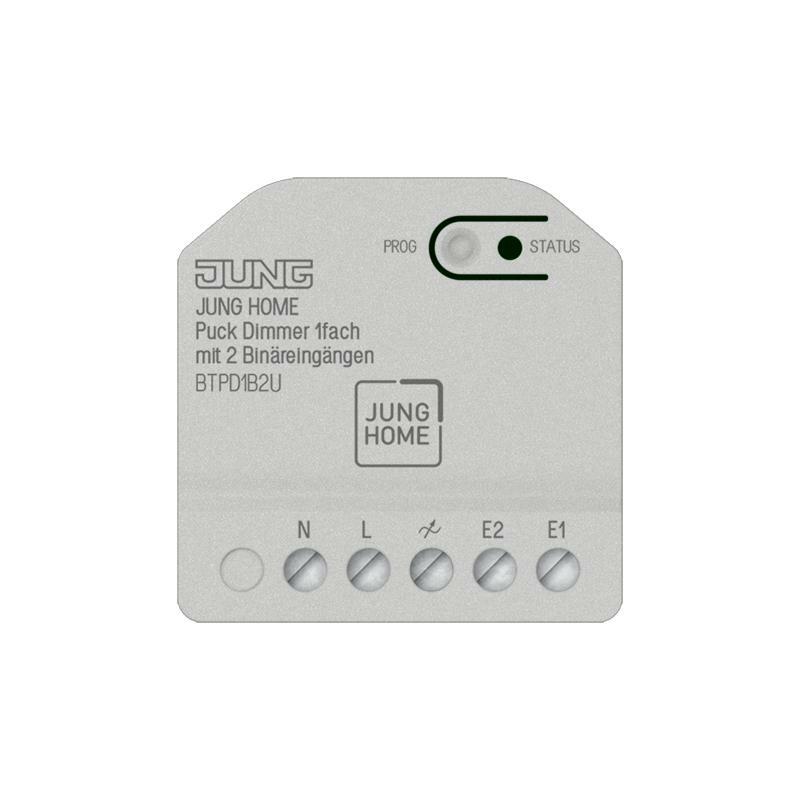

Jung JH Puck Dimmer 1-fach ch mit 2 Bin BTPD1B2U

Bestimmungsgemäßer Gebrauch
Manuelles Schalten und Dimmen von Beleuchtung
Bedienung über Binäreingänge des JUNG HOME Aktors, JUNG HOME Taster, JUNG HOME Sensoren und JUNG HOME App
Anschluss von Geräten (z.B. Taster, Schalter oder Wettersensoren) an die Binäreingänge zum Auslösen von Szenen, Bedienen von Verbrauchern, Abfragen von Zuständen, etc.
Automatisches Schalten und Dimmen von Beleuchtung. Voraussetzung: mindestens eines der folgenden Geräte ist im Projekt (Bluetooth® Mesh Netzwerk): JUNG HOME Miniaktoren, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster oder JUNG HOME Bewegungs- oder Präsenzmelder, JUNG HOME Raumthermostat
Drahtlose Verknüpfung mit Geräten des JUNG HOME Systems
Montage in Gerätedose mit Abmessungen nach DIN 49073
Montage in Zwischendecken im Einbauadapter Mini-Gehäuse (Art.-Nr.: FM-EBG)

Produkteigenschaften
Inbetriebnahme und Bedienung über JUNG HOME App mit mobilem Endgerät (Smartphone oder Tablet) über Bluetooth®
Freie Verknüpfung der 2 Binäreingänge mit JUNG HOME Aktoren (lokal oder drahtlos)
Unabhängige Verwendung von Aktorfunktion und Binäreingängen
Mehrfarbige Statusanzeige und Taste Prog für die Inbetriebnahme
Sperren der Taste Prog
Einbindung der Last in Bereiche (Gruppen), Zentralfunktionen und Szenen
Treppenlichtfunktion (automatische Abschaltung) mit Abschaltwarnung
Nachlaufzeit, Einschaltverzögerung, Ausschaltverzögerung
Sperrfunktion und Zwangsführung: Dauer-EIN/AUS oder für feste Zeit EIN/AUS
Windalarm über Anschluss von konventionellen Wettersensoren an Binäreingängen
Sperrfunktionen auslösen über Binäreingänge, z.B. Aussperrschutz bei Rollladen und Jalousie, Zwangsführung etc.
Maximalhelligkeit und Mindesthelligkeit einstellbar
Einschalten mit letzter Helligkeit oder fester Einschalthelligkeit
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Einstellung des zur Last passenden Dimmprinzips über die JUNG HOME App
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Bluetooth® Mesh für voll verschlüsselte drahtlose Kommunikation und Repeaterfunktion
Updatefähig über JUNG HOME App
Funktion, wenn JUNG HOME Miniaktor, JUNG HOME Steckdose, Systemeinsatz mit JUNG HOME Taster, JUNG HOME Bewegungs- oder Präsenzmelder, oder JUNG HOME Raumthermostat im Bluetooth® Mesh Netzwerk (Projekt) vorhanden ist.
Bis zu 16 Zeitprogramme
Zeitprogramme mit Sonnenauf- bzw. Sonnenuntergang (Astrotimer)
Automatikfunktionen aktivieren/deaktivieren über JUNG HOME App
Automatische Datum- und Uhrzeitaktualisierung bei Verbindung mit mobilem Endgerät
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Eingangsspannung: AC 230 V ~
Standby-Leistung: max. 0,35 W
Verlustleistung: max. 2,3 W
Umgebungstemperatur: -5 ... +45 °C
Lagertemperatur: -5 ... +45 °C
Transporttemperatur: -20 ... +70 °C
Relative Feuchte: 20 ... 70 % (keine Betauung)
Anschlussleistung bei 35 °C
Phasenabschnitt
Glühlampen: 0 ... 300 W
HV-Halogenlampen: 0 ... 300 W
Elektronische Trafos mit NV-Halogenlampen: 0 ... 300 W
HV-LED-Lampen dimmbar: typ. 0 ... 200 W
Elektronisches LED-Vorschaltgerät mit LED-Lampen 0 ... 200 W
Phasenanschnitt
Glühlampen: 0 ... 225 W
HV-Halogenlampen: 0 ... 225 W
HV-LED-Lampen dimmbar: typ. 0 ... 80 W
Elektronisches LED-Vorschaltgerät mit LED-Lampen 0 ... 80 W
Leistungsreduzierung
pro 5 °C Überschreitung von 35 °C: -10 %
bei Einbau in Holz- oder Trockenbauwand: -15 %
bei Einbau in Mehrfachkombinationen: -20 %
Leitungslänge
Lastleitung: max. 100 m
Binäreingang: max. 50 m
Maße (B x H x T): 46 x 46 x 20 mm
Einbautiefe: 18 mm (20 mm im Klemmenbereich)
Funkfrequenz: 2402,0 ... 2480,0 MHz
Sendeleistung: max. 10 mW (Klasse 1.5)
Sendereichweite
in Gebäuden: ca. 30 m
