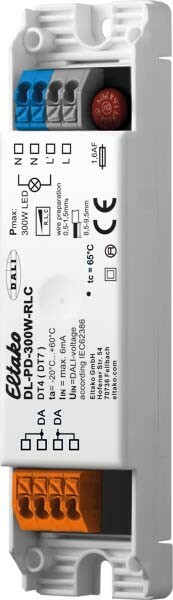

Eltako Phasendimmer m.DALI-SteuereingDT4 DL-PD-300W-RLC

Art.Nr.: 10641021999

EAN: 4010312324028

Verkaufseinheit: 1 Stück

Hersteller:  Eltako

Update: 12.06.25, 03:38 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

159,33 EUR UVP 238,71 EUR Sie sparen 33.3% (79,39 EUR) inkl. 19 % USt


Produktbeschreibung

Phasendimmer mit DALI-2-Steuereingang für die Zwischendecke. 120x30x22mm. Schutzart IP20. DALI-2 zertifiziert. DALI-2 ist die neueste Generation des DALI-Standard mit erweitertem Funktionsumfang. DALI-2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Geeignet zum Dimmen von 230V-LED-Retrofit-Leuchtmittel über DALI. Umwandlung des DALI-Dimmlevels in eine Spannung mit Phasenabschnitt oder Phasenanschnitt. Der minimale Dimmlevel (MIN LEVEL) ist über DALI einstellbar. Zusätzliche Betriebsart als Schalter (DT7 konform) ab Firmware 3.5. Das Modul repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar. Doppelte Anschlussklemmen zum einfachen Durchschleifen des DALI-Bus. Dimmbereich 0.1%-100%. Versorgungsspannung 230V AC. Ausgangslastbereich 10-300W. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit. Funktion: Der DALI-PD ist als Schnittstelle zwischen klassischer Dimmtechnologie (Phasendimmung) und DALI an die Norm für DALI Control Gears (IEC 62386-102) und Device Type 4-Geräte (IEC 62386-205) angelehnt. Das DALI-PD-Interface wandelt den gewünschten Dimm­level in ein entsprechendes Spannungssignal mit an- oder abgeschnittener Phase um. Der Universaldimmer arbeitet je nach Last als Phasenabschnitts- oder Phasenanschnittsdimmer. Die Betriebsart kann über DALI abgefragt werden (DT4). Die Dimmkennlinie ist entsprechend DALI-Standard logarithmisch skaliert. Die Phasen-an/abschnittssteuerung liefert eine an/abgeschnittene Sinusspannung. Der PHYSICAL MINLEVEL beträgt 3%. Ab Firmwareversion 3.5 verfügt der DALI-PD über eine weitere Betriebsart. Es kann von der Betriebsart DT4 (Phasendimmung) auf DT7 (Schalter) umgeschalten werden. In dieser Betriebsart verhält sich der DALI-PD wie ein Schalter. Das Verhalten in diesem Modus entspricht der DALI-Norm für DT7-Geräte (IEC62386-208). In dieser Betriebsart wird die Schaltcharakteristik durch den Vergleich des virtuellen Lampenleistungsniveaus (VDAP) mit 4 Schaltschwellen bestimmt. Das virtuelle Lampenleistungsniveau (VDAP) entspricht dabei dem Dimmwert eines DALI-EVGs und unterliegt den entsprechenden Eigenschaften (Begrenzung durch MINLEVEL und MAXLEVEL, Dimmgeschwindigkeit durch Fadetime und Faderate). Für jede Dimmrichtung gibt es 2 Schaltschwellen, welche für den Vergleich mit dem virtuellen Lampenleistungsniveau herangezogen werden: Eine Schwelle mit dem Wert MASK ist inaktiv und wird nicht zum Vergleich herangezogen. Mit dem Fading lassen sich Ein- und Ausschaltverzögerungen realisieren. Das Gerät wird vom DALI-Bus versorgt, daher ist der SYSTEM FAILURE LEVEL nur teilweise unterstützt. Bei aktuellen Geräten (erkennbar an Firmware > 4.0) kann zwischen 0%,100% und MASK gewählt werden, bei älteren Geräten ist der SYSTEM FAILURE LEVEL fest vorgegeben - bei der 25W Variante werden 100%, bei der 300W Variante 0% ausgegeben.

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: Phasendimmer
Typenbezeichnung: DL-PD-300W-RLC
Hersteller - Artikelnummer: 33000009
Zusammenstellung: Basiselement
Bedienungsart: sonstige
App-Steuerung über Bluetooth: nein
Dimmung Phasenanschnitt: ja
Dimmung Phasenabschnitt: ja
Seriendimmer: nein
Nebenstelleneingang: nein
Lichtwertspeicher: ja
Verwendbar mit Taste: nein
Verwendbar mit Bewegungsmelder: nein
Verwendbar mit Präsenzmelder: nein
Verwendbar mit Zeitschalter/Timer: nein
Verwendbar mit Funktaste: nein
Verwendbar mit IR-Taste: nein
Min. Helligkeit steuerbar: ja
Montageart: sonstige
Befestigungsart: sonstige
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Halogenfrei: ja
Oberflächenschutz: unbehandelt
Ausführung der Oberfläche: matt
Farbe: grau
Transparent: nein
Geeignet für Schutzart (IP): IP20
Nennspannung: 230 V
Steuerspannung: 9,5..22,5 V
Nennleistung ohmsche Last: 300 W
Nennleistung induktive Last: 300 VA
Nennleistung kapazitive Last: 300 VA
Max. Schaltleistung LED: 300 W
Anschlussart: Steckklemme
Aderquerschnitt: 0,5..1,5 mm²
Gerätebreite: 30 mm
Gerätehöhe: 120 mm
Gerätetiefe: 22 mm
Min. Tiefe der Gerätedose: 22 mm
Kompatibel mit Apple HomeKit: nein
Kompatibel mit Google Assistant: nein
Kompatibel mit Amazon Alexa: nein
IFTTT-Unterstützung verfügbar: nein
Länge: 35
Breite: 120
Höhe: 65
Gewicht: 0,07
Zolltarifnummer: 85423190
Ursprungsland: BG
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Dimmer

Hier geht´s zum Eltako- Katalog
