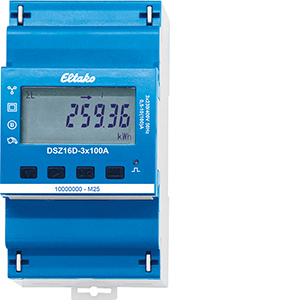

Eltako Drehstromzähler MID DSZ16D-3x100A MID
%


Eltako Drehstromzähler MID DSZ16D-3x100A MID

Art.Nr.: 10691739999

EAN: 4010312501955

Verkaufseinheit: 1 Stück

Hersteller:  Eltako

Update: 01.12.25, 03:21 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

105,14 EUR UVP 160,65 EUR Sie sparen 34.6% (55,51 EUR) inkl. 19 % USt

Produktbeschreibung

Maximalstrom 3x100 A, Stand-by-Verlust nur 0,8 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 3 Teilungs­einheiten = 54mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit Modbus- und S0-Schnittstelle. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 100A angeschlossen werden. Der Anlaufstrom beträgt 4OmA je Pfad. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Anzeige des aktuellen Tarifs (T1 T4). Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: Drehstromzähler
Typenbezeichnung: DSZ16D-3x100A MID
Hersteller - Artikelnummer: 28380016
Herstellerprogramm: Drehstromzähler
Zählertyp: elektronisch
Nennstrom (In): 10 A
Maximalstrom (Imax): 80 A
Nennspannung (Un) N-L: 230 V
Nennspannung (Un) L-L: 400 V
Frequenz: 50 Hz
Leistungsaufnahme: 0,5 W
Genauigkeitsklasse: B
Polart: Vierleiter
Ausführung: Direktmessung
Energieart: Wirkleistung
Geeignet für: Bezug
Tarifausführung: Zweitarif
Tarifsteuerung: extern
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: optisch
Impulsart: S0
Impulsrate: 1000 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 58 mm
Höhe: 82 mm
Ausführung der Schnittstelle: sonstige
Anzahl der Stellen: 7
Schutzart (IP): IP20
Länge: 65
Breite: 91
Höhe: 81
Gewicht: 0,255
Zolltarifnummer: 90283019
Ursprungsland: CN
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Elektrizitätszähler
