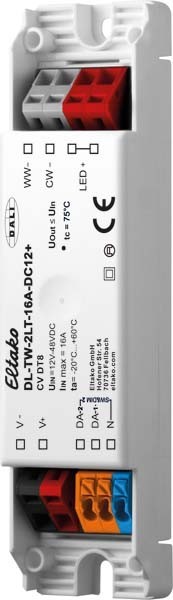

Eltako DALI-LED-Dimmer 16A DL-TW-2LT-16A-DC12+

Art.Nr.: 10830864099

EAN: 4010312321478

Verkaufseinheit: 1 Stück

Hersteller:  Eltako

Update: 04.06.25, 03:35 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

117,40 EUR UVP 175,91 EUR Sie sparen 33.3% (58,50 EUR) inkl. 19 % USt


Produktbeschreibung

DALI-2-LED-Dimmer zur unabhängigen Steuerung von Helligkeit und Farbtemperatur. Für die Zwischendecke. 120x30x022mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. DALI-2 zertifiziert. DALI-2 ist die neueste Generation des DALI-Standard mit erweitertem Funktionsumfang. DALI-2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Betriebsart DT8: Steuerung von Helligkeit und Farbtemperatur über eine DALI-Adresse (Device Type 8, Colour Type Tc). Betriebsart Balance&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Kanalaufteilung (z.B. Farbtemperatur). Betriebsart Dim2Warm: eine DALI-Adresse zum Dimmen bei gleichzeitiger Änderung der Farbtemperatur. SwitchDim2: Betrieb über 2 Tastereingänge ermöglicht Steuerung von Helligkeit und Farbtemperatur ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung je nach Typ von 12V bis 28V DC oder 12V bis 48V DC (entsprechend der Betriebsspannung der LED-Module). Anschlussstrom 16A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT8 (Auslieferzustand): In dieser Betriebsart wird eine DALI-Adresse (Device Type 8, Colour Type Tc) zum Steuern von Helligkeit und Farbtemperatur verwendet. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Farbtemperatur. Balance&Dim: Die Steuerung erfolgt über 2 DALI-Adressen (oder SwitchDim2), wobei eine Adresse zum Dimmen und die andere für die Kanalaufteilung (d.h. z.B: Tunable White oder direkte/indirekte Beleuchtungsaufteilung) verwendet wird. Der Balance&Dim Mode ermöglicht die Verstellung der Farbtemperatur ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z.B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-Tc-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Balance. Dim2Warm: Die Steuerung der beiden Ausgangskanäle erfolgt über eine DALI-Adresse oder einen SwD-Eingang. Die Kanalaufteilung ist fest an den Dimmwert gekoppelt. Je kleiner der Dimmwert desto wärmer das Licht. DALI-Adresse 1, SwD1: Dim2Warm (Master). Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen.

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: DALI-LED-Dimmer
Typenbezeichnung: DL-TW-2LT-16A-DC12+
Hersteller - Artikelnummer: 33000011
Zusammenstellung: Basiselement
Bedienungsart: Drucktaster
App-Steuerung über Bluetooth: nein
Dimmung Phasenanschnitt: nein
Dimmung Phasenabschnitt: nein
Seriendimmer: nein
Nebenstelleneingang: nein
Lichtwertspeicher: ja
Verwendbar mit Taste: ja
Verwendbar mit Bewegungsmelder: nein
Verwendbar mit Präsenzmelder: nein
Verwendbar mit Zeitschalter/Timer: nein
Verwendbar mit Funktaste: nein
Verwendbar mit IR-Taste: nein
Min. Helligkeit steuerbar: ja
Montageart: sonstige
Befestigungsart: sonstige
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Halogenfrei: ja
Oberflächenschutz: unbehandelt
Ausführung der Oberfläche: matt
Farbe: grau
Transparent: nein
Geeignet für Schutzart (IP): IP20
Nennspannung: 12..48 V
Steuerspannung: 9,5..22,5 V
Nennleistung ohmsche Last: 768 W
Max. Schaltleistung LED: 768 W
Leistungsaufnahme: 0,12 W
Anschlussart: Steckklemme
Aderquerschnitt: 1,5..2,5 mm²
Gerätebreite: 30 mm
Gerätehöhe: 120 mm
Gerätetiefe: 22 mm
Min. Tiefe der Gerätedose: 22 mm
Kompatibel mit Apple HomeKit: nein
Kompatibel mit Google Assistant: nein
Kompatibel mit Amazon Alexa: nein
IFTTT-Unterstützung verfügbar: nein
Länge: 35
Breite: 120
Höhe: 65
Gewicht: 0,07
Zolltarifnummer: 85423190
Ursprungsland: BG
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Dimmer
