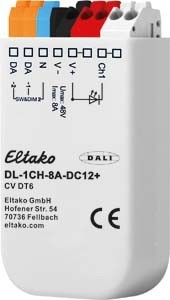

Eltako 1-Kanal DALI-LED-Dimmer 8A DL-1CH-8A-DC12+

Art.Nr.: 10830860699

EAN: 4010312321515

Verkaufseinheit: 1 Stück

Hersteller:  Eltako

Update: 10.06.25, 03:58 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

83,86 EUR UVP 125,64 EUR Sie sparen 33.3% (41,78 EUR) inkl. 19 % USt


Produktbeschreibung

1-Kanal DALI-LED-Dimmer für Leuchteneinbau und für Einbaumontage. 59mm lang, 33mm breit, 15mm tief. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw&Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder.·Dimmbereich 0.1%-100%. PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 8A. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.

technische Daten

Hersteller: Eltako
Verpackungseinheit: 1
Bezeichnung: 1-Kanal DALI-LED-Dimmer
Typenbezeichnung: DL-1CH-8A-DC12+
Hersteller - Artikelnummer: 33000015
Zusammenstellung: Basiselement
Bedienungsart: Drucktaster
App-Steuerung über Bluetooth: nein
Dimmung Phasenanschnitt: nein
Dimmung Phasenabschnitt: nein
Seriendimmer: nein
Nebenstelleneingang: nein
Lichtwertspeicher: ja
Verwendbar mit Taste: ja
Verwendbar mit Bewegungsmelder: nein
Verwendbar mit Präsenzmelder: nein
Verwendbar mit Zeitschalter/Timer: nein
Verwendbar mit Funktaste: nein
Verwendbar mit IR-Taste: nein
Min. Helligkeit steuerbar: ja
Montageart: sonstige
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Halogenfrei: ja
Oberflächenschutz: unbehandelt
Ausführung der Oberfläche: matt
Farbe: grau
Transparent: nein
Geeignet für Schutzart (IP): IP20
Nennspannung: 12..48 V
Steuerspannung: 9,5..22,5 V
Nennleistung ohmsche Last: 384 W
Max. Schaltleistung LED: 384 W
Leistungsaufnahme: 0,12 W
Anschlussart: Steckklemme
Aderquerschnitt: 1,5 mm²
Gerätebreite: 33 mm
Gerätehöhe: 59 mm
Gerätetiefe: 15 mm
Min. Tiefe der Gerätedose: 15 mm
Kompatibel mit Apple HomeKit: nein
Kompatibel mit Google Assistant: nein
Kompatibel mit Amazon Alexa: nein
IFTTT-Unterstützung verfügbar: nein
Länge: 22
Breite: 90
Höhe: 65
Gewicht: 0,032
Zolltarifnummer: 85423190
Ursprungsland: BG
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Dimmer
