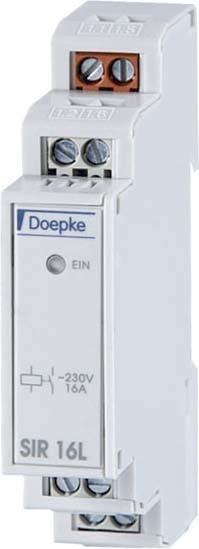

Doepke Stromstoßrelais SIR 16 L

Art.Nr.: 10570464499

EAN: 4014712064928

Verkaufseinheit: 1 Stück

Hersteller:  Doepke

Update: 12.06.25, 03:37 Uhr



Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...

55,47 EUR UVP 78,30 EUR Sie sparen 29.2% (22,83 EUR) inkl. 19 % USt


Produktbeschreibung

Das SI-System (Strom-Impuls-System) ist eine Steuerungs- und Automatisierungstechnik für die festverdrahtete Installation. Durch das große Spektrum der Funktionsmodule und der Logik durch die Verdrahtung ermöglicht es die Realisierung einer Vielzahl von Steuerungsaufgaben. Dazu gehören u. a. die licht- und uhrzeitabhängige Schaltung von elektrischen Verbrauchern (z. B. Leuchten, Rollläden, Jalousien), Dimmfunktionen für Niedervolt- und DALI-Leuchten oder auch der Schutz von Rollläden und Markisen vor Wind und Regen. Diese lassen sich beliebig um Einzel-, Gruppen- und Zentralbefehle ergänzen. Das SI-System kommt ganz ohne PC-Programmierung aus, kann also konventionell installiert werden. Da die Verdrahtung weitestgehend den Steuerungen mit Relais- oder Schützschaltungen entspricht, sind die Aufwendungen für Planung und Inbetriebnahme sehr gering. Durch die konsequente Verwendung der Steuer- und Versorgungsspannung von 24 V DC und der strikten Trennung zwischen Schutzkleinspannungs- und Niederspannungsseite sind die Komponenten kompakt, kostengünstig und störungsunempfindlich. Zudem erlauben Steuerungsleitungen mit einer Länge von bis zu 100 m eine einfache Anbindung von Standardschalterprogrammen auch in großflächigen Gebäuden. Das System eignet sich besonders für die Lichtsteuerung. Dazu stehen unter anderem Ferndimmer, das DALI-Gateway und Dämmerungssensoren zur Verfügung. Stromstoßschalter, auch: Fern- oder Impulsschalter, schalten durch einen elektrischen Impuls ein und durch einen weiteren wieder aus. Die Geräte der Baureihe SIR sind durch ihre 24-V-Stromstoßtechnik universell einsetzbar. Die Ausführung eignet sich für die Montage in Elektroverteilungen. Das bistabile Lastrelais SIR 16 L ist auch für hohe, induktive Lasten geeignet. Mit seinen verschiedenen Eingängen kann es in Zentral-Ein- bzw. Zentral-Aus-Befehle integriert oder als monostabiles Relais betrieben werden. Eigenschaften: geringe Ansteuerleistung
kräftiger Schaltkontakt
geringer Platzbedarf (1 TE) Schaltzustandsanzeige durch LED
Montageart: Schnellbefestigung auf Tragschiene
Einsatzgebiete: Das Relais eignet sich generell für Schaltaufgaben im 230-V-Netz, z. B. für die Ansteuerung von Leuchten. Antrieben etc.

technische Daten

Hersteller: Doepke
Verpackungseinheit: 1
Bezeichnung: Stromstoßrelais
Typenbezeichnung: SIR 16 L
Hersteller - Artikelnummer: 09500153
Montageart: DIN-Schiene
Funktion: Erweiterungsmodul
Zentralfunktion AUS: ja
Gruppenschalter: ja
Panikfunktion: nein
Anwesenheitssimulation: nein
Treppenlicht und Vorwarnung: nein
Zeitbereich: 0 min
Stromstoßfunktion, Anzahl der Kanäle: 1
Wochenprogramm: nein
Astroprogramm: nein
Windsensor: 0 m/s
Regensensor: nein
Temperatursensor: 0 °C
Helligkeitssensor: 0 lx
Dämmerungssensor: 0 lx
Anzahl der Kanäle: 1
Kontaktausführung: Schließer
Steuerspannung 1: 24 V
Steuerspannungsart 1: DC
Steuerspannung 2: 0 V
Steuerspannungsart 2: DC
Bemessungsstrom: 16 A
Max. Schaltstrom (cos phi : 0,6): 13 A
Dimmleistung je Kanal: 0 W
Bemessungsspannung: 230 V
Bemessungsfrequenz: 0 Hz
Schutzart (IP): IP40

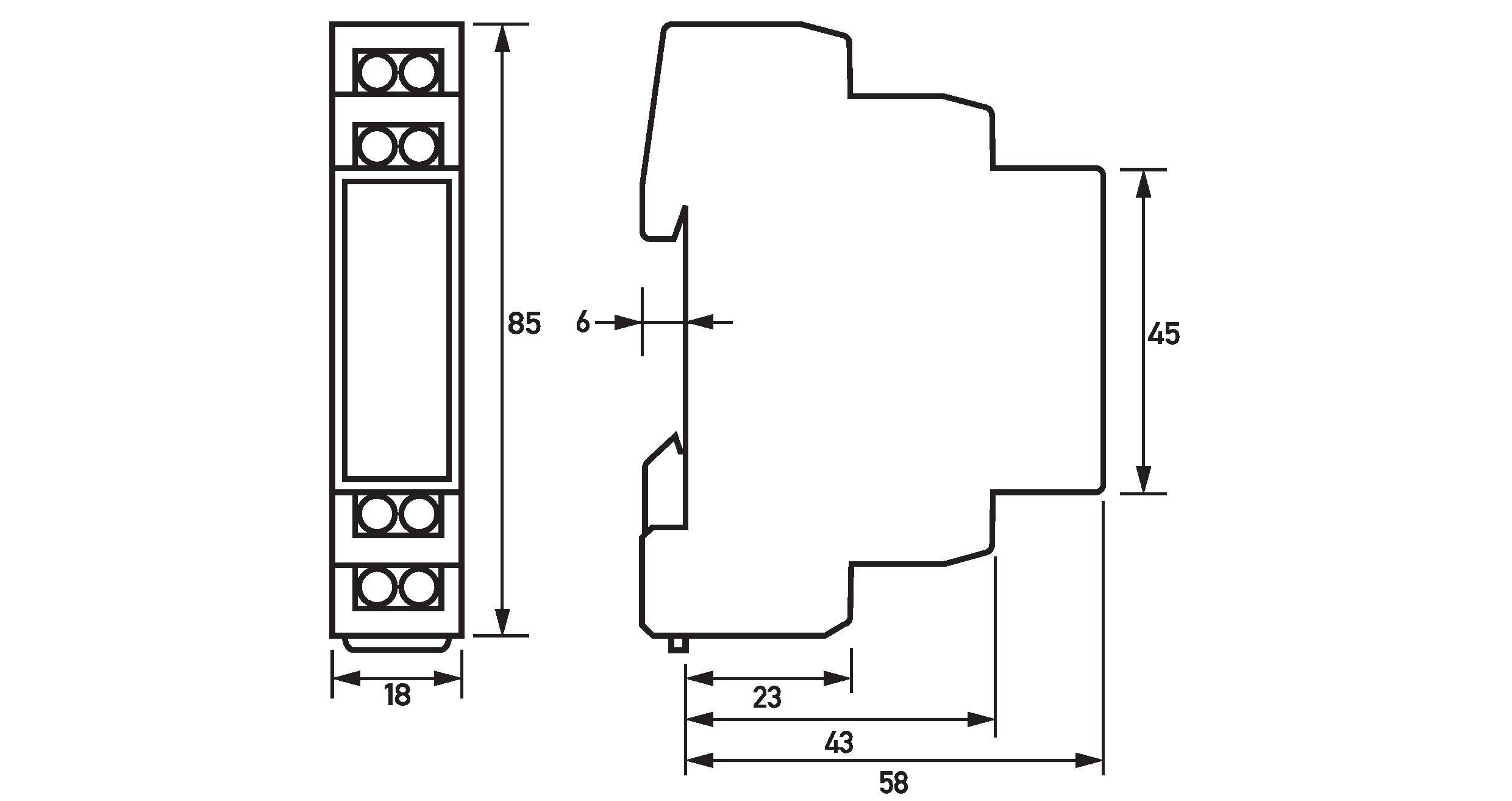

Breite in Teilungseinheiten: 1
Breite: 18 mm
Höhe: 85 mm
Tiefe: 65 mm
Länge: 90
Breite: 20
Höhe: 70
Gewicht: 0,079
Zolltarifnummer: 85364900
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Zentrales Steuersystem für Gebäude
