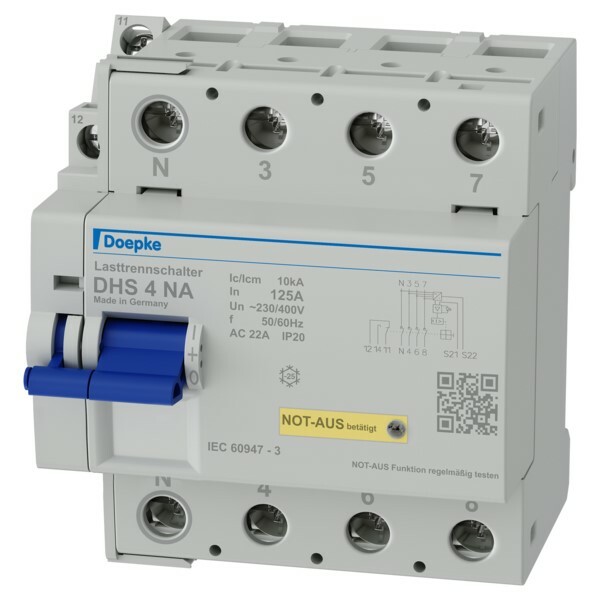

Doepke Lasttrennschalter mit Not-Aus DHS 4-125 NA

Doepke Lasttrennschalter mit Not-Aus DHS 4-125 NA

Name: Doepke Lasttrennschalter mit Not-Aus DHS 4-125 NA
Brand: Doepke
SKU: 0653836
Price: 268.42 EUR
Availability: InStock

Art.Nr.: 10065383699

EAN: 4014712236547

Verkaufseinheit: 1 Stück

Hersteller: Doepke

Update: 18.04.26, 06:40 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

268,42 EUR UVP 478,02 EUR Sie sparen 43.8% (209,60 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

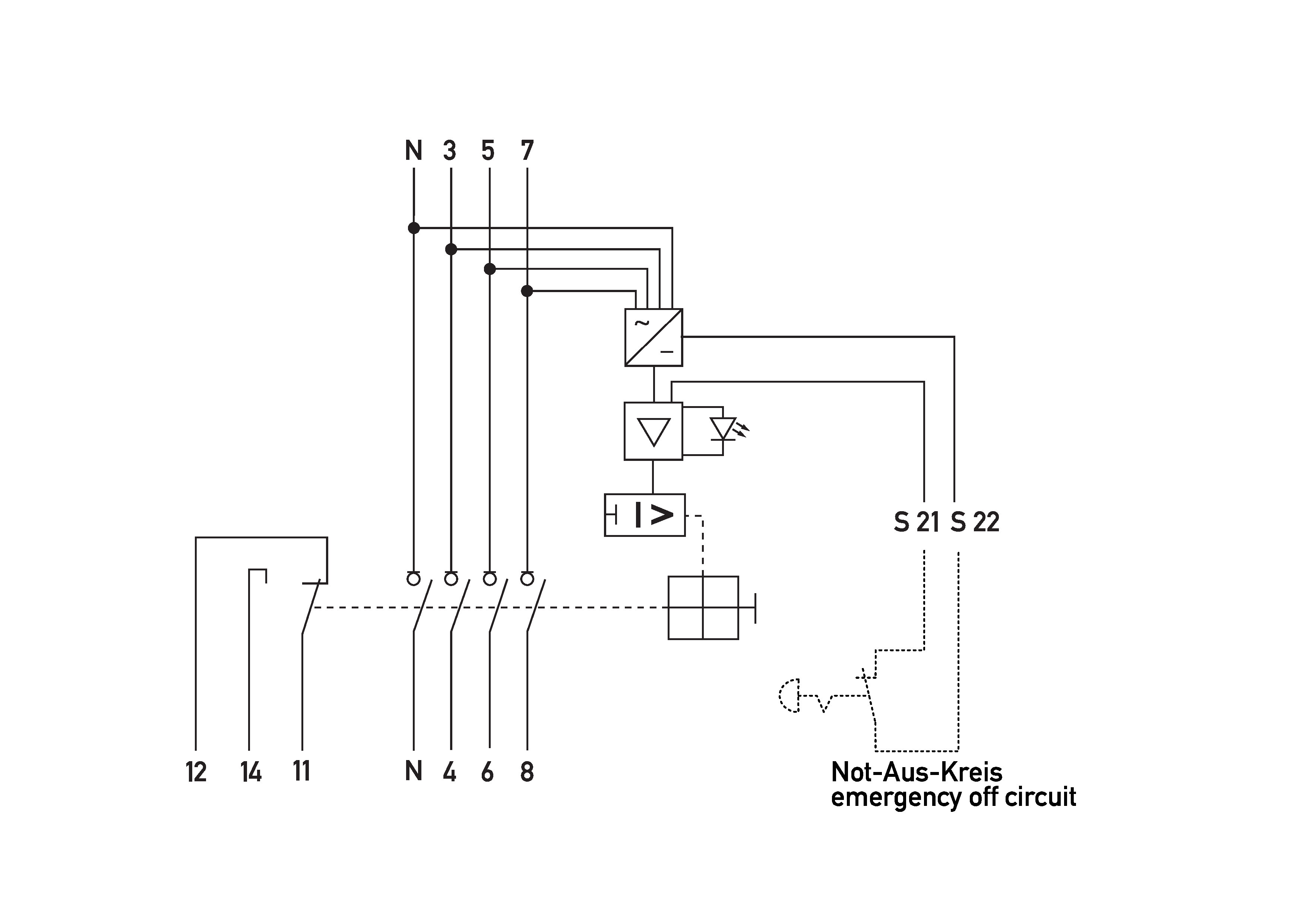

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.

technische Daten

Hersteller: Doepke

Verpackungseinheit: 1

Bezeichnung: Lasttrennschalter

Typenbezeichnung: DHS 4-125 NA

Hersteller - Artikelnummer: 09900012

Ausführung als Hauptschalter: nein

Ausführung als Wartungs-/Reparaturschalter: nein

Ausführung als Sicherheitsschalter: nein

Ausführung als NOT-AUS-Einrichtung: ja

Ausführung als Wendeschalter: nein

Anzahl der Schalter: 1

Max. Bemessungsbetriebsspannung Ue bei AC: 400 V

Bemessungsbetriebsspannung: 230..400 V

Bemessungsdauerstrom Iu: 125 A

Bemessungsdauerstrom bei AC-21, 400 V: 125 A

Bemessungskurzzeitstromfestigkeit Icw: 10 kA

Schaltleistung bei 400 V: 58,9 kW

Bedingter Bemessungskurzschlussstrom Iq: 10 kA

Polzahl: 4

Anzahl der Hilfskontakte als Wechsler: 1

Motorantrieb optional: nein

Motorantrieb integriert: nein

Spannungsauslöser optional: nein

Gerätebauart: Komplettgerät im Gehäuse

Geeignet für Frontbefestigung 4-Loch: nein

Geeignet für Frontbefestigung Zentral: nein

Geeignet für Verteilereinbau: ja

Geeignet für Zwischenbau: nein

Farbe des Betätigungselements: sonstige

Ausführung des Betätigungselements: Kipphebel

Verriegelbar: ja

Anschlussart Hauptstromkreis: Schraubanschluss

Mit vormontierter Verkabelung: nein

Schutzart (IP), frontseitig: IP20

Schutzart (NEMA): 1

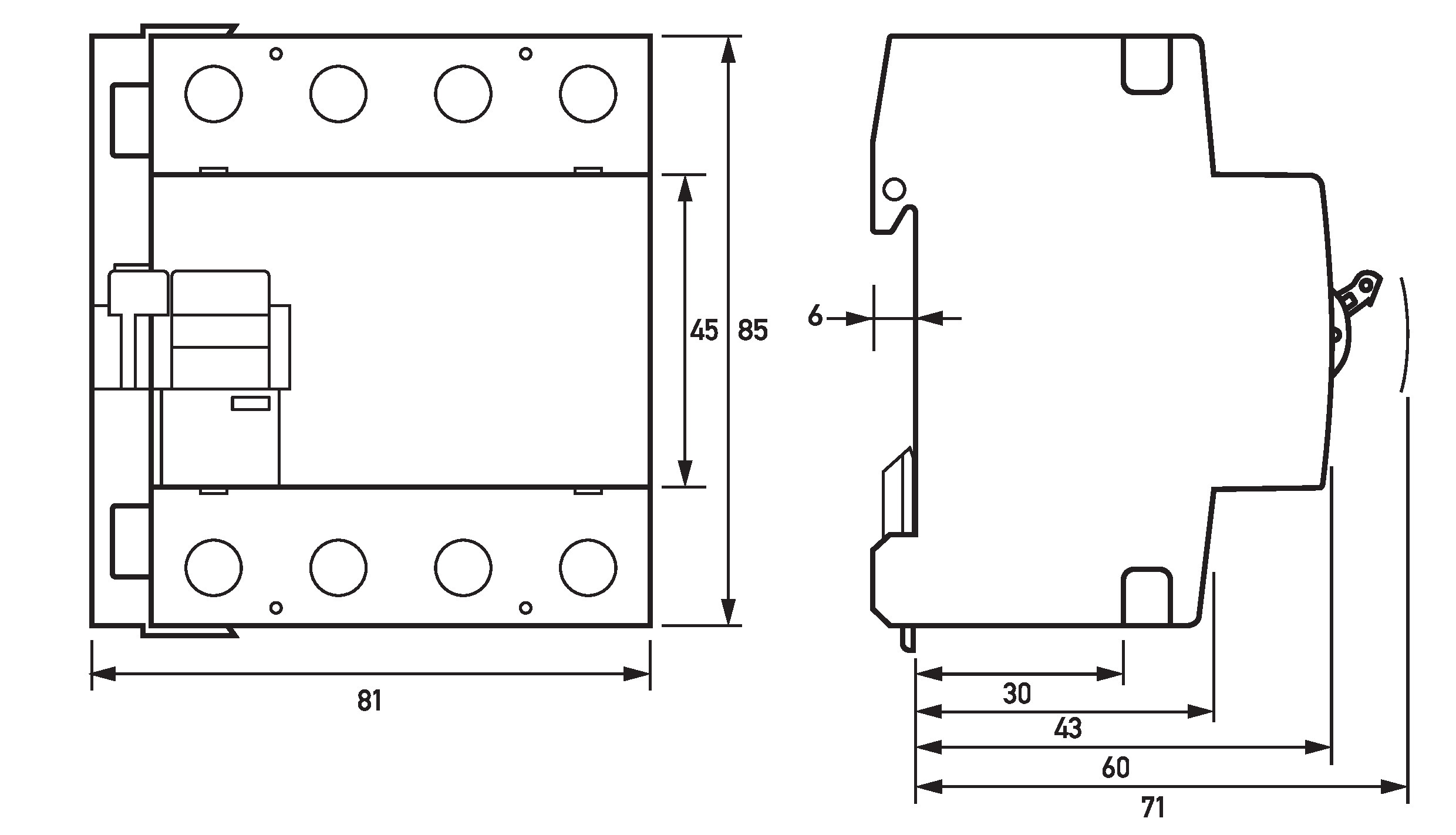

Breite: 81 mm

Höhe: 85 mm

Tiefe: 75 mm

Breite in Teilungseinheiten: 4,5

Länge: 410

Breite: 385

Höhe: 85

Gewicht: 8,085

Zolltarifnummer: 85365080

Ursprungsland: DE

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Lasttrennschalter

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von Doepke

Information des Herstellers zur Herstellerartikelnummer 09900012 – Link 1 Information des Herstellers zur Herstellerartikelnummer 09900012 – Link 2

Downloads

Datei

Dateigröße

Produktdatenblatt 2 (1.77 MB)

1.77 MB

Gebrauchsanleitung (1.77 MB)

1.77 MB

Produktdatenblatt Produktdatenblatu (0.29 MB)

0.29 MB
