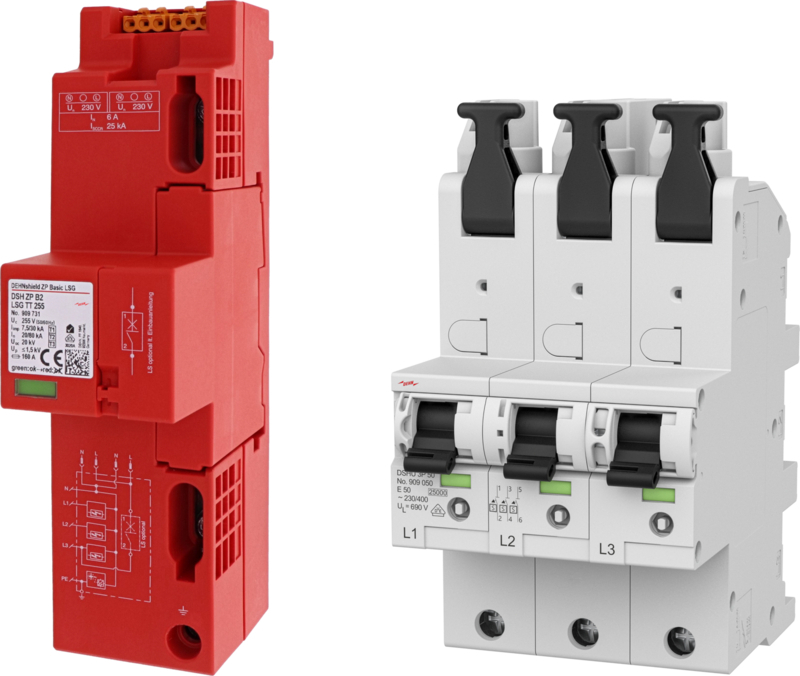

DEHN SET 3 DSH ZP B2 LSG TT + 1X DSHU 3P 50 909657
%
DEHN SET 3 DSH ZP B2 LSG TT + 1X DSHU 3P 50 909657
DEHN SET 3 DSH ZP B2 LSG TT + 1X DSHU 3P 50 909657


DEHN SET 3 DSH ZP B2 LSG TT + 1X DSHU 3P 50 909657

Art.Nr.: 10592233399

EAN: 4013364562769

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 04.07.26, 01:01 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

264,87 EUR UVP 1.011,26 EUR Sie sparen 73.8% (746,40 EUR) inkl. 19 % USt

Produktbeschreibung

Set aus Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) und selektivem Haupt-Leitungsschutzschalter DSHU. Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100 sind im Gerät integriert; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung); direkte Einspeisung der Außenleiter am selektiven Hauptleitungsschutzschalter, sperr und plombierbar mit einem Bemessungsschaltvermögen von 25 kA nach DIN VDE 0100-537 bzw. DIN EN 60947 nach Charakteristik E.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: SET 3 DSH ZP B2 LSG TT
Typenbezeichnung: 909657
Hersteller - Artikelnummer: 909657
Herstellerprogramm: DEHNshield ZP + DSHU
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 30 kA
Max. Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-N: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 14,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Montageart: Sammelschiene
Baugröße: 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2 und 3
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: nein
Schutzart (IP): IP30
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

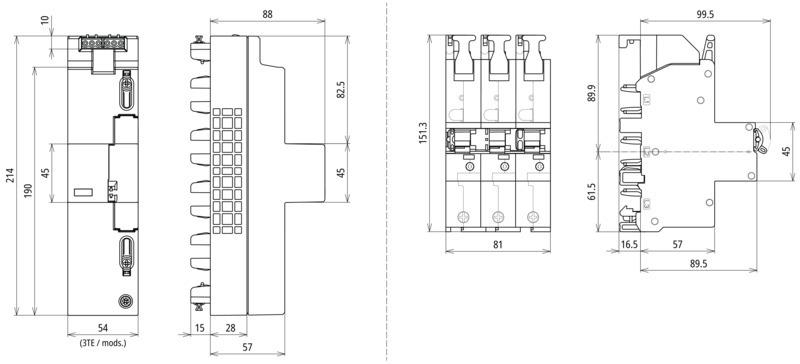

 Maßzeichnung Maßzeichnunh (0.11 MB)

 Produktdatenblatt Produktdatenblatu (0.28 MB)
