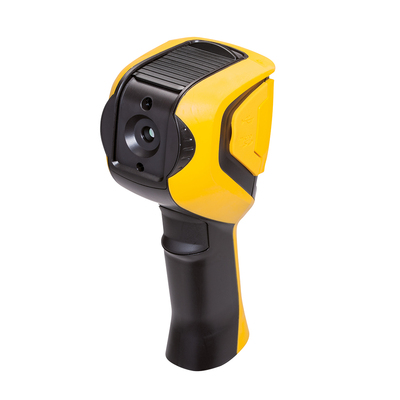

Chauvin Arnoux Wärmebildkamera C.A 1950 DiaCAM2

Die Kamera wurde für eine einfache Bedienung entwickelt und eignet sich besonders für Anwendungen in der Gebäudetechnik, sowie in der elektrischen und mechanischen Wartungstechnik. Sie ermöglicht:

Energie-Audits an Gebäuden

Suche nach Kältebrücken, Wärmelecks, feuchten Wänden,

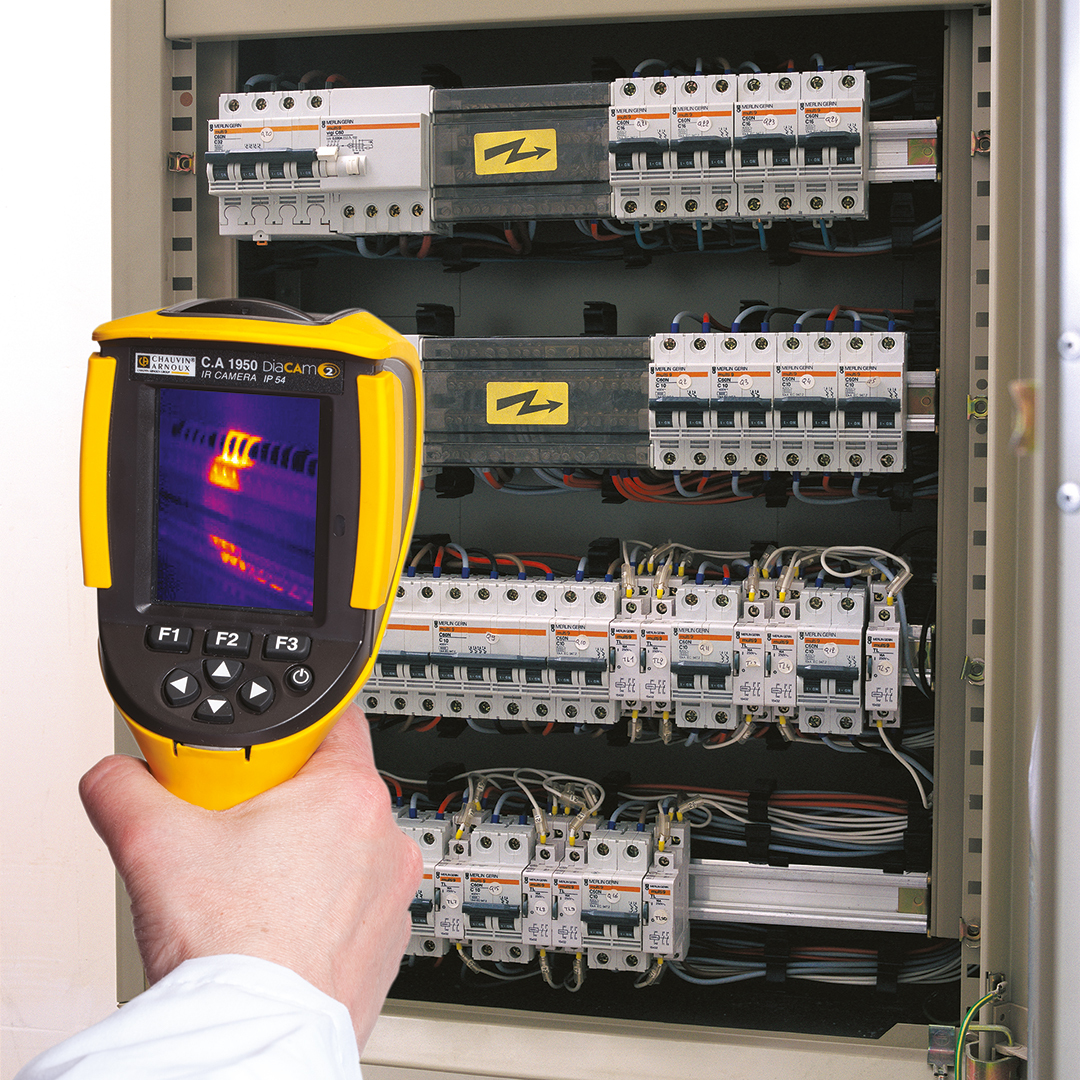

elektrische Wartung: Erkennen von schadhaften Kontakten, ungleich verteilten Lasten,

mechanische Wartung: Suche nach Stellen mit hohem Verschleiß, Motor-Überhitzungen, Schmierungsdefekte,

Die einfache Benutzung stand im Mittelpunkt der Entwicklungsanstrengungen:

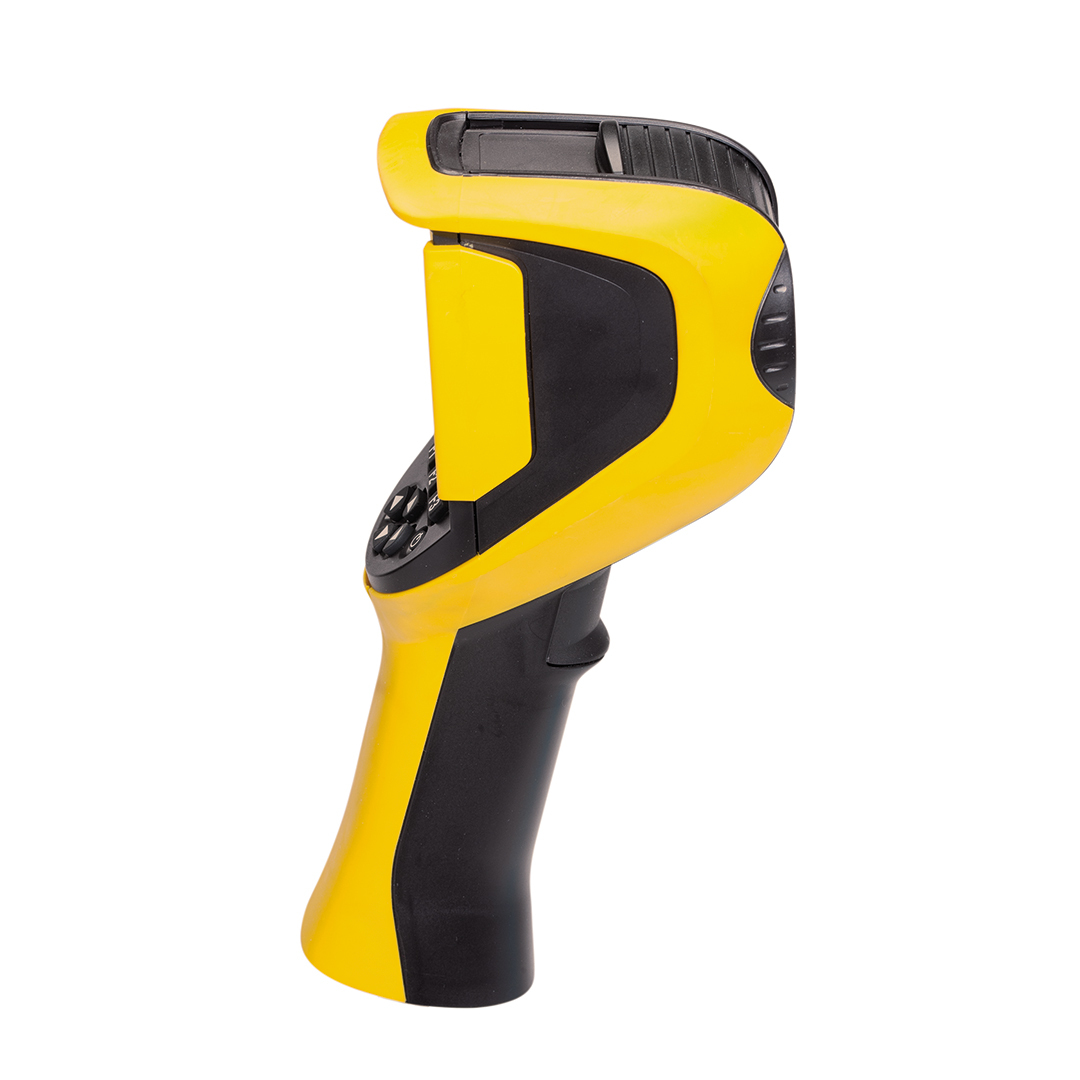

bequeme Handhabung, Zugriff auf alle Funktionen mit einer Hand

stabile Aufstellung der Kamera auf einer Tischplatte

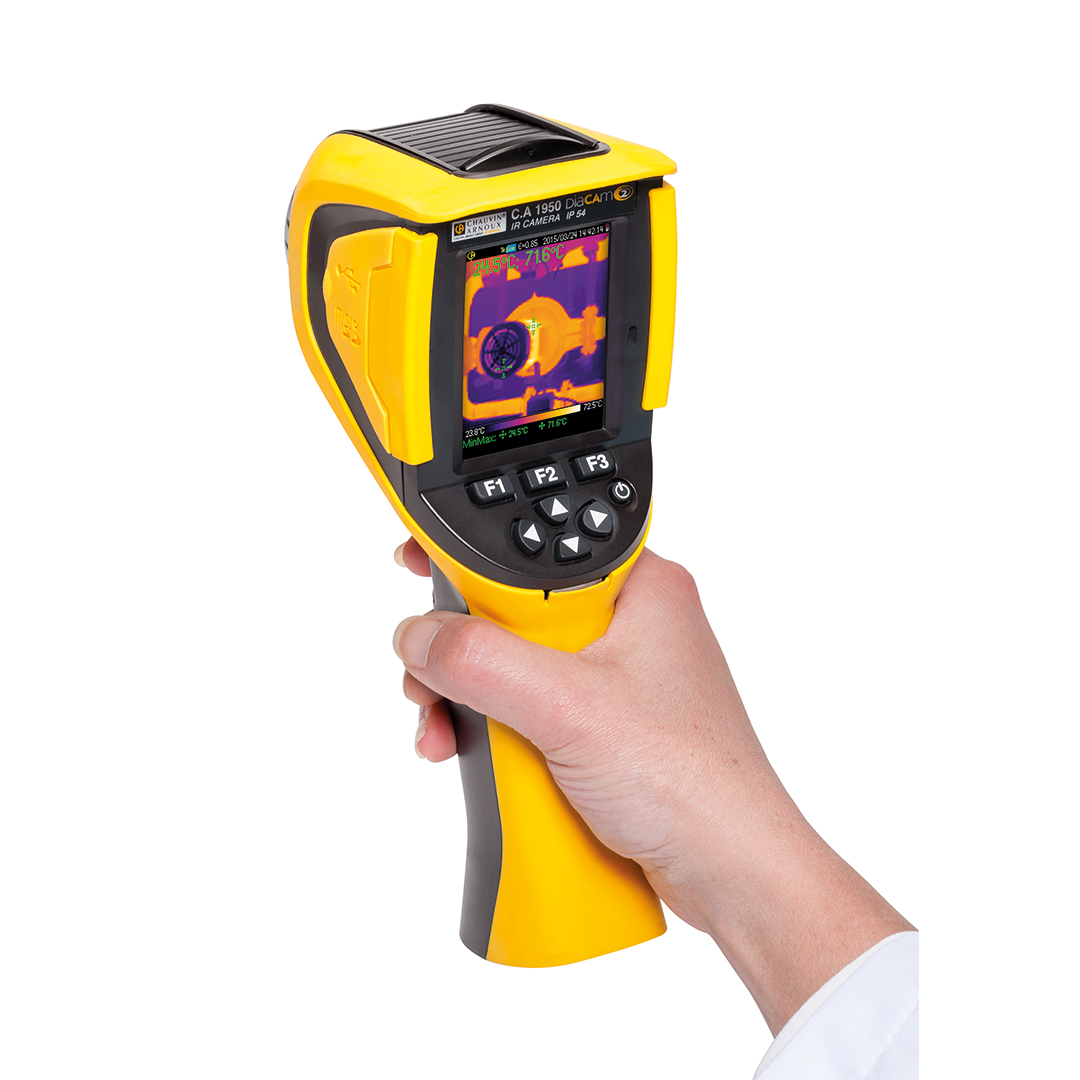

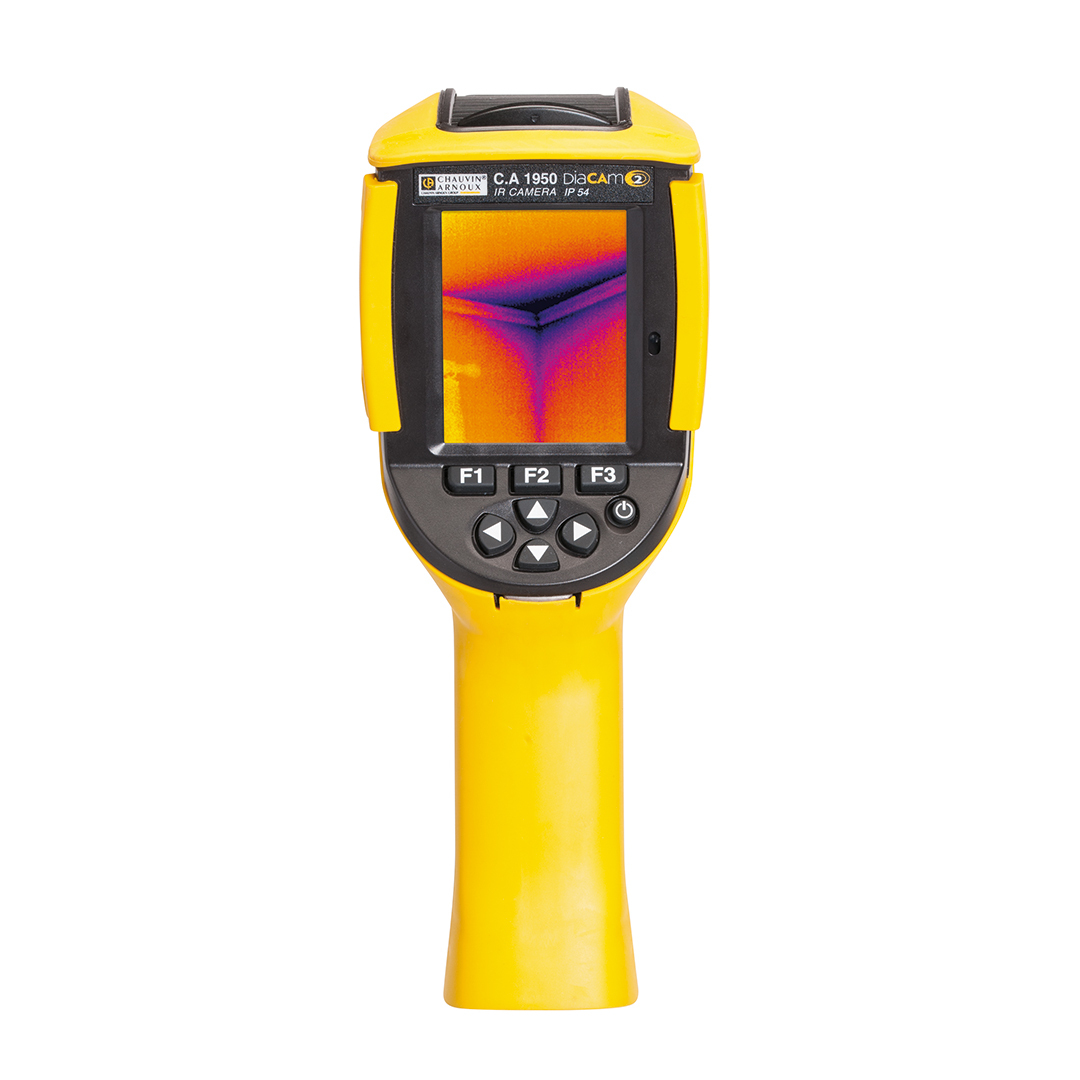

große Bildwiedergabe auf dem 2,8-Zoll-Bildschirm mit automatischer Helligkeitsregelung

Fixfokus-Objektiv mit 20° x 20° Sichtfeld für einwandfreie Bilder von Objekten in beliebiger Entfernung

kontextbezogene Hilfe unterstützt den Bediener und vermeidet Bedienungsfehler

mit der CA 1950 lassen sich Sprachkommentare direkt zu den Bildern aufzeichnen

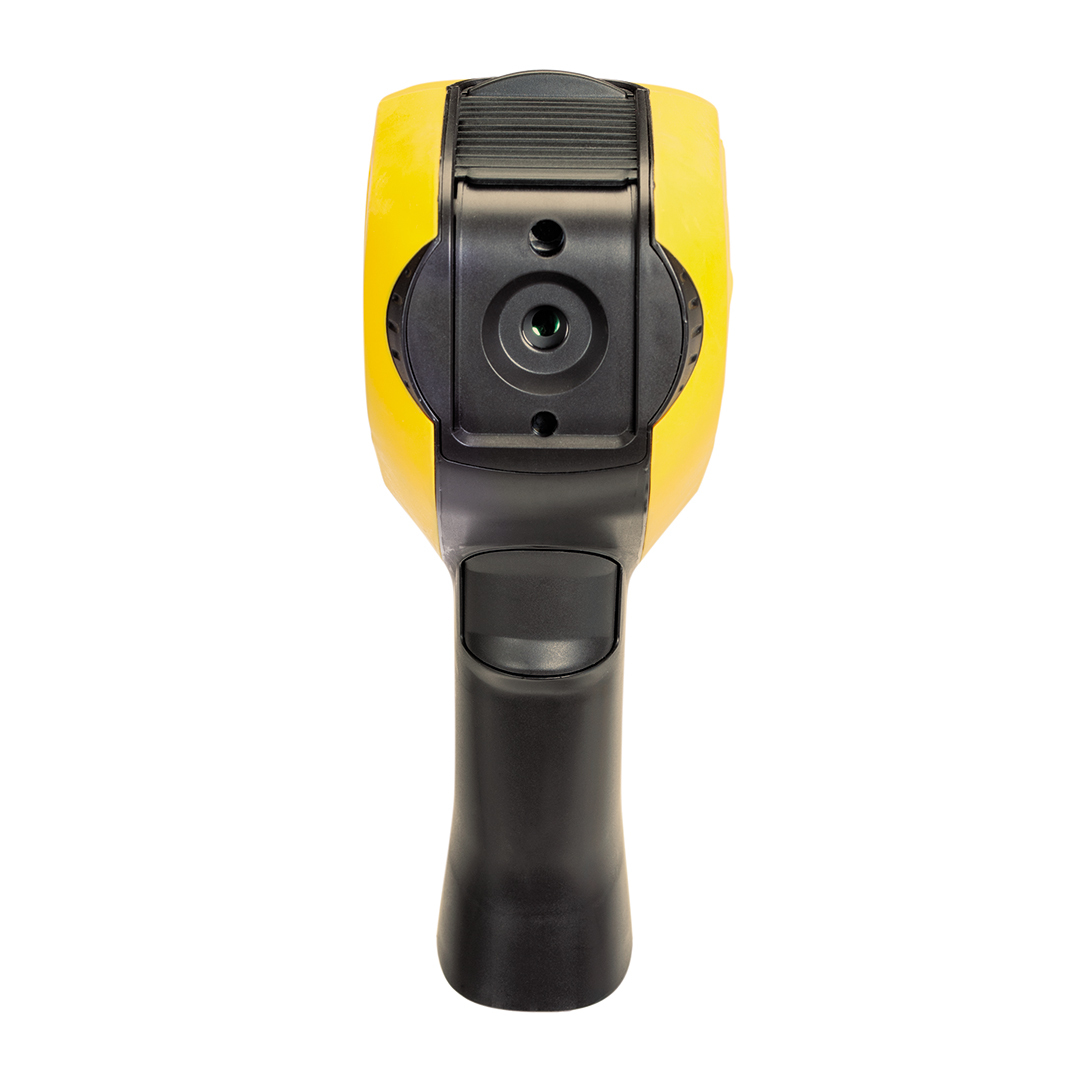

in die Kamera integrierter, unverlierbarer Objektivdeckel

Die Wärmebildkamera CA 1950 ist über Bluetooth vernetzbar und kann Bilder übermitteln oder zugehörige Messdaten, wie Stromstärken von Zangenstromwandlern oder Multimeter-Messwerte, zeitgleich empfangen.

Software
CAmReport ist DIE Software für die Wärmebildanalyse und verfügt über zahlreiche Funktionen für die zuverlässige Auswertung der Messergebnisse:

Cursoren (mit automatischer Anzeige der Temperatur an der gewählten Stelle)

Wärmeprofil der Bildzeile (automatische Anzeige von Min-, Max- und Mittelwert)

Zeichnen von Rechtecken oder Kreisen zur Auswertung von Bereichen

Ergebnistabellen zeigen automatisch und sofort alle Daten und Analysewerkzeuge des Wärmebildes an

Definition von vieleckigen oder mehrzeiligen Bereichen zur genaueren Auswertung von Wärmebild-Ausschnitten

Vorhandene Tabelle mit Emissivitäts-Werten, die jederzeit erweitert werden kann
CAmReport ermöglicht auch die automatische Erstellung von Berichten nach verschiedenen Vorlagen. Diese Berichte sind im Word- oder PDF-Format exportierbar und vereinfachen so die Bearbeitung und Archivierung.
Weitere

Stärken

Außergewöhnlich lange Batteriebetriebszeit von 13 Stunden

Schnell einsatzbereit nach nur 3 Sekunden

Beliebig erweiterbare Tabelle mit Emissivitätswerten

Möglichkeit der Umbenennung von Fotos und Wärmebildern entsprechend dem Ort

Aufzeichnung und Speicherung der Kamera-Konfiguration je nach Nutzungsart (Gebäude, Schaltschränke, )

Sprachkommentare können direkt mit der Aufnahme eingespeichert werden

Bluetooth-Verbindung zu Multimetern und Vielfachmesszangen, so dass alle Messdaten gleichzeitig zu Verfügung stehen

Technische Daten

Sensortyp: 80 x 80 Mikrobolometer UFPA, 8 ~14 µm

IFOV (räumliche Auflösung) 4,4 mrad

Temperaturbereich: -20 °C bis 250 °C

Anzeigemodus: Wärmebild und Fotobild mit automatischem Parallaxenausgleich. Übereinanderlegen der Bilder möglich mit der PC-Software

Mess-Hilfsmittel: 1 manueller Cursor + 1 automatische Erkennung + Min-/Max-Anzeige innerhalb einer einstellbaren Fläche + Temperaturprofil + Isothermen

Parameter-Einstellungen: Emissivität, Umgebungstemperatur, Entfernung, relative Luftfeuchte

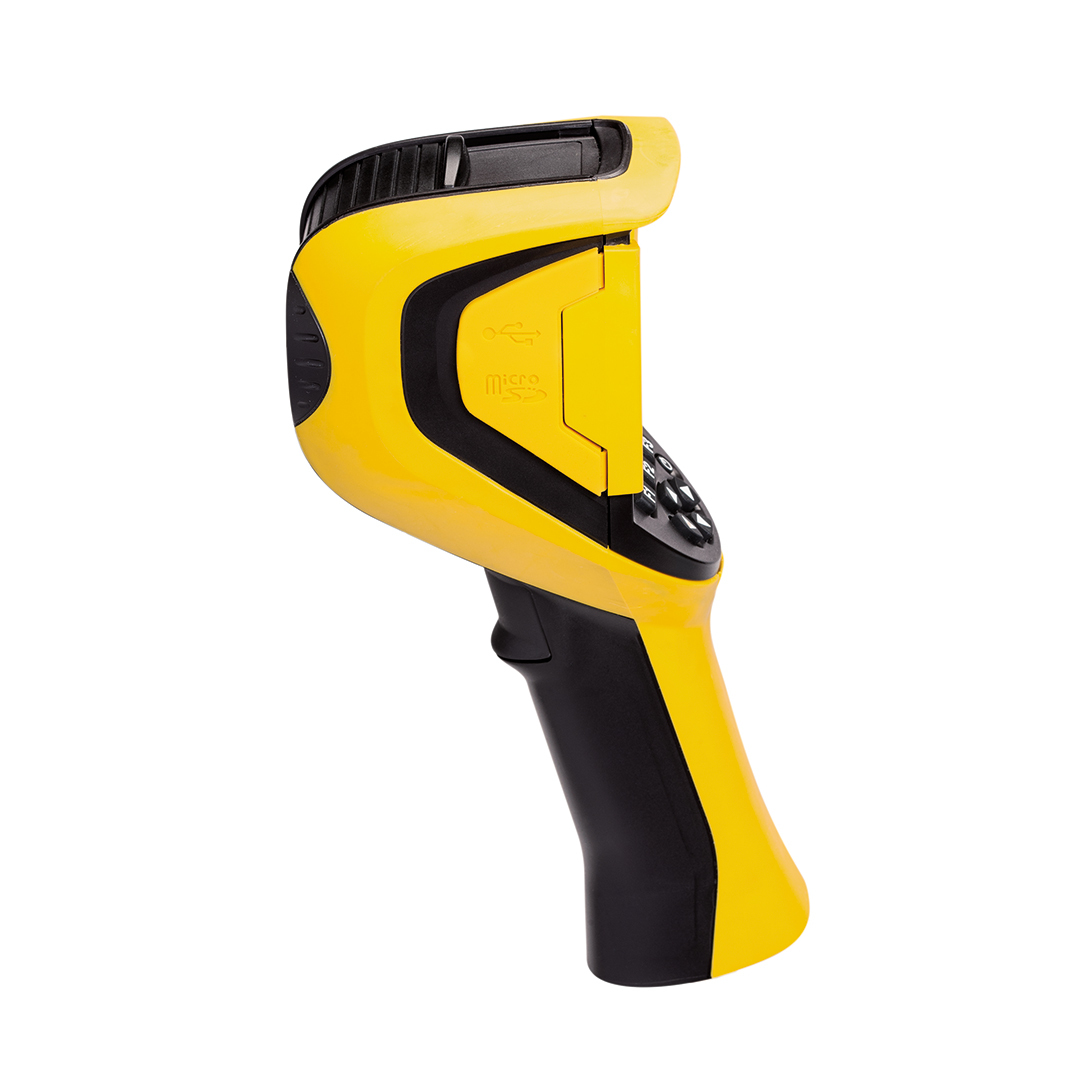

Speicherung auf Micro-SD-Karte mit 2 GB (ca. 4000 Bilder). Karte auswechselbar durch Modelle bis 32 GB

Schutzart IP 54

Gewicht / Abmessungen: 700 g mit Batterien / 225 x 125 x 83 mm
