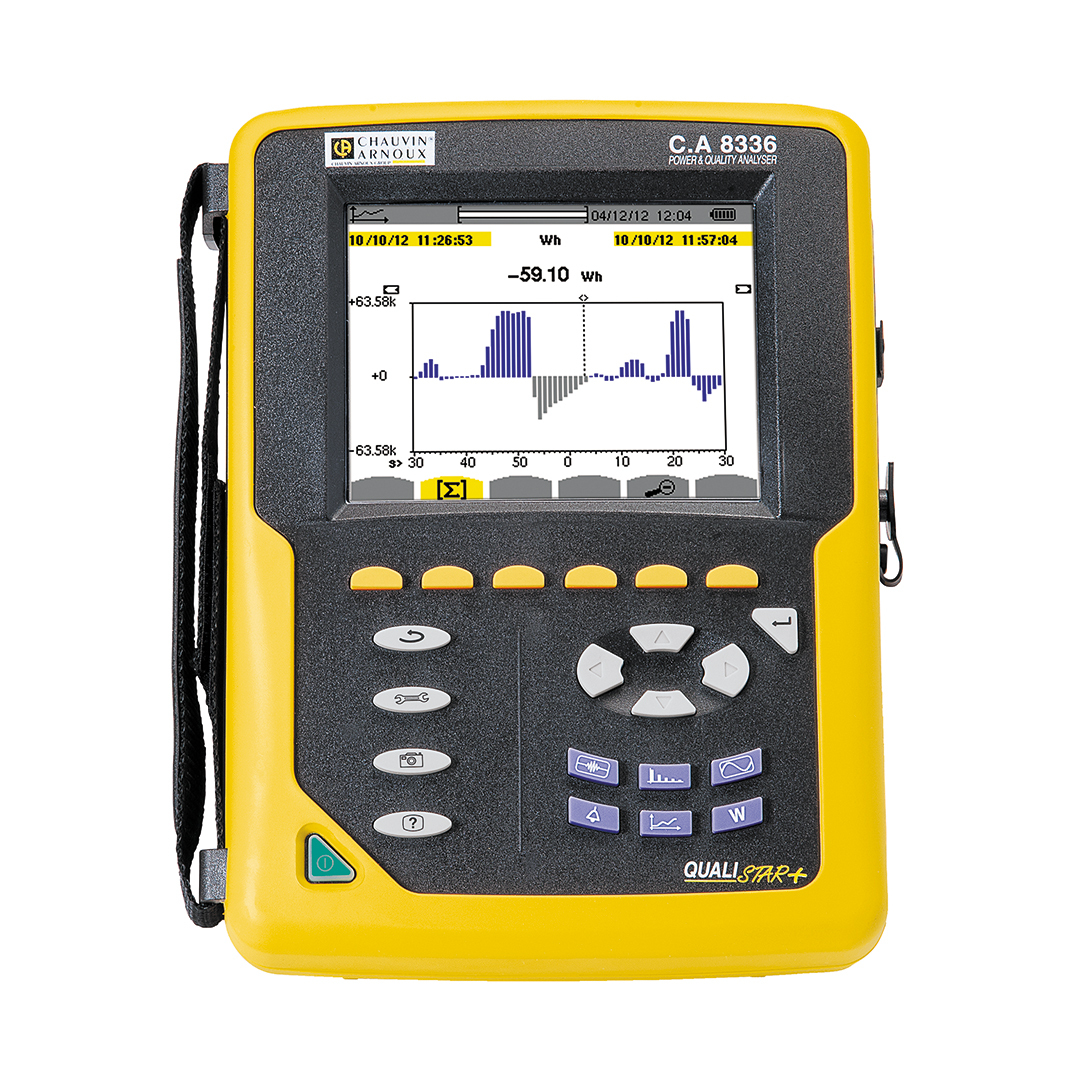

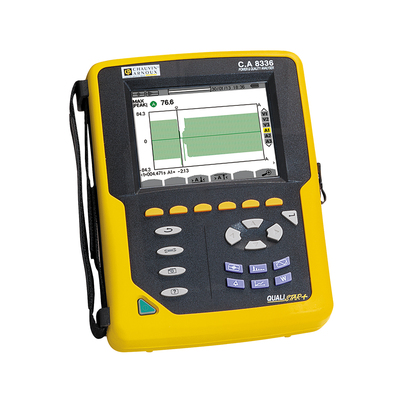

Chauvin Arnoux Leistungs-u.Netzanalysator Komplett-Set CA8336#PA1160591MADV

AKTIONSARTIKEL - zeitlich begrenzt verfügbar !
In diesem Komplett-Set sind 4 flexible Stromwandler MiniFlex MA194-350 und die Protokollsoftware DataView enthalten.
Die MA194-350 sind flexible Stromwandler, mit einer Schleifenlänge von 350 mm und einem Umschließungs-Durchmesser von 100 mm. Sie ermöglichen Messungen von 100 mA bis 10 kA AC mit dem Leistungs- und Netzanalysator CA 8336. Durch die dünne Form bieten die MiniFlex Stromwandler eine optimale Flexibilität, welche bei der Umschließung der Leiter von besonderem Vorteil ist.
Mit Hilfe der Auswerte- und Protokoll-Software DataView erstellen Sie in wenigen Schritten ausführliche, professionelle Berichte auf Basis Ihrer gemessenen Daten für Ihrer interne Dokumentation oder zur Herausgabe an Ihre Auftraggeber.

Alle Parameter auf einen Blick
Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Der C.A 8336 verfügt für die Dimensionierung elektrischer Anlage und die Erkennung von Umschaltfehlern über die Funktionen Inrush und TrueInrush.
Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils 4 Spannungs- und Strom-Messkanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.
Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Das Gerät ist für die Arbeit vor Ort konzipiert:

Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen usw.)

Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.)

Spannungs- und Stromeingänge mit Farbmarkierungen

Hervorragend ablesbarer, großer TFT-Farbbildschirm

Netzunabhängig für 13 Stunden

Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8336 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.

Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätismerkmalen erstellt werden.

Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.

Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.

Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende

Stärken

Ein Gerät für alle Messungen

Im Einsatz bewährter Bedienkomfort

Gigantischer Speicher

Alarme bei Ereignissen ab einer halben Periodendauer

Erfassung von Transienten von wenigen µs

Modus für Einschaltströme mit Signalform-Anzeige

Technische Daten

IP53

IEC 61010 CAT III 1000 V / CAT IV 600 V.

Alle Qualistar+ sind mit einem Satz farbiger Ringe und Stifte zur leichteren Erkennung von Messleitungen und -Eingängen und zur farblichen Kennzeichnung nach Landesvorgaben ausgerüstet.

Große Auswahl an Stromwandlern für Ströme von 5 mA bis 10 kA

Spannung (TRMS AC+DC): bis 1000 V

Strom (TRMS AC+DC): 5 mA bis 10 kA je nach Stromwandler

Frequenz

Leistungen: W, VA, var, VAD, PF, DPF, cos f, tan f

Energiewerte: Wh, varh, VAh, VADh, BTU, TEP, toe, Joule

Oberschwingungen der Ränge 0 bis 50 mit Phasenlage, Experten-Modus

Transienten: bis zu 210

Flicker (Pst und Plt)

Inrush mit Signalform über eine Dauer von > 10 Minuten

TrueInrush-Funktion

Aufzeichnung einer Parameterauswahl bei maximaler Messwerterfassung von 2 Wochen bis mehrere Jahre

Alarme: 10.000 Alarmwerte für 40 Alarmtypen

Ermittlung des Peak-Werts

Darstellung als Vektordiagramm

In 27 Sprachen lieferbar

IP53 / IK08

USB-Schnittstelle

IEC 61000-4-30

Abmessungen: 240 x 180 x 55 mm
Gewicht: 1,9 kg
