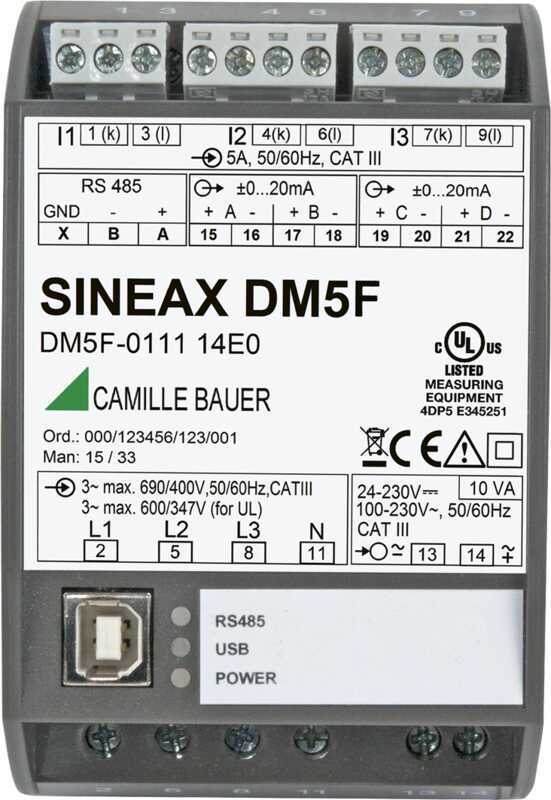

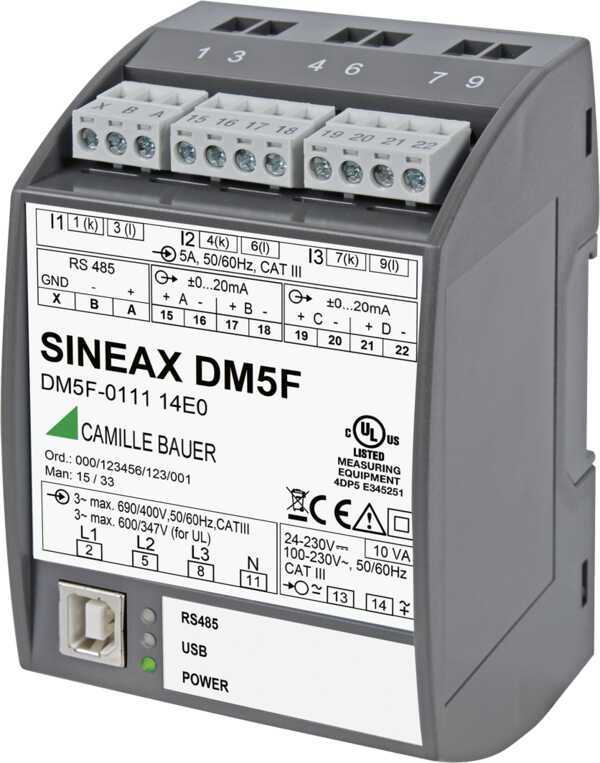

Camille Bauer Universal-Messgerät für Starkstromnetze SINEAX DM5F #193225
%
Camille Bauer Universal-Messgerät für Starkstromnetze SINEAX DM5F #193225


Camille Bauer Universal-Messgerät für Starkstromnetze SINEAX DM5F #193225

Art.Nr.: 10691719099

EAN: 4012932512090

Verkaufseinheit: 1 Stück

Hersteller:  Camille Bauer

Update: 01.10.26, 05:08 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

1.504,43 EUR UVP 1.568,42 EUR Sie sparen 4.1% (63,99 EUR) inkl. 19 % USt

Produktbeschreibung

Multi-Messumformer, prog.bar, ..32 Zähler, USB, RS485-MODBUS. Der SINEAX DM5 ist ein frei programmierbares Universal-Messgerät für Starkstromnetze: Ein klassischer Messumformer hoher Genauigkeit, geeignet für Überwachungsaufgaben und Retrofit-Anwendungen in Energieverteilung und Industrie.. Das Gerät lässt sich - auch ohne angeschlossene Hilfsenergie - mit Hilfe der CB-Manager Software schnell und einfach an die Messaufgabe anpassen. Je nach Ausführung werden die Messwerte proportional auf analoge DC-Stromausgänge und / oder eine Modbus-Schnittstelle abgebildet. Die Messung erfolgt unter­bruchsfrei in allen vier Quadranten und kann optimal an das zu überwachende Netz angepasst werden. Sowohl die Mittelungszeit der Messung als auch die erwartete maximale Signalhöhe können parametriert werden.Die Inbetriebsetzung kann sehr einfach erfolgen und wird durch die Service-Funktionen Typenschild-Druck, Anschluss-Kontrolle, Messwertaufzeichnung sowie Simulation und Trimmung der Analogausgänge unterstützt.. Konfiguration Ohne Display, für Hutschienenmontage Universalausführung 3U / 3I 45...50/60 65 Hz Nennspannung 24...230V DC, 100...230V AC RS485 Modbus 15 25 ms Einstellzeit (bei Messzeit
1/2 Periode) 4 analoge Ausgänge, bipolar ±20mA Prüfprotokoll Englisch Programmierung: Standardkonfiguration, frei konfigurierbar Kommunikation Modbus/RTU Weitere Eigenschaften Einstellzeit 15 25 ms Netzzustands-Überwachung: Klasse 0.2 Universell: U/I, P/Q/S, f, PF usw. Fernkommunikation via Modbus Energiemessung: Klasse 0.5S Konfiguration auch ohne Hilfsenergie Prüfprotokoll Im Lieferumfang enthalten Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden.. Messgerät SINEAX DM5F Sicherheitshinweise (mehrsprachig)

technische Daten

Hersteller: Camille Bauer
Verpackungseinheit: 1
Bezeichnung: Universal-Messgerät
Typenbezeichnung: SINEAX DM5F #193225
Hersteller - Artikelnummer: 193225
Ausführung: Messwandler
Polart: Dreileiter
Anschließbarer Leiterquerschnitt eindrähtig: 0,5..6 mm²
Montageart: DIN-Schiene
Amperemeter: ja
Blindleistungsmesser: ja
Mit Drehzahlmesser: nein
Frequenzmesser: ja
Impulszähler: ja
Voltmeter: ja
Oberwellenmessung: ja
Scheinleistung: ja
Wirkleistungsmessgerät: ja
Leistungsfaktor: ja
Phasenwinkel (cos phi): ja
Messwertspeicher: nein
Messungsart Lastgang: ja
Geeicht: nein
Genauigkeitsklasse Wirkleistung nach IEC 62053-22: 0.5S
Genauigkeitsklasse Blindleistung nach IEC 62053-23: sonstige
Impulsausgang: ohne
Anzahl der Spannungsmesseingänge: 3
Anzahl der Strommesseingänge: 3
Spannungsart der Versorgungsspannung: AC/DC
Versorgungsspannung bei AC 50 Hz: 100..230 V
Versorgungsspannung bei AC 60 Hz: 100..230 V
Versorgungsspannung bei DC: 24..230 V
Frequenzmessbereich: 45..65 Hz
Nennstrom (In): 5 A
Maximalstrom (Imax): 7,5 A
Display: ohne
Fernanzeige: nein
Anzahl der analogen Ausgänge: 4
Geeignet für RJ-Stecker: nein
Unterstützt Protokoll für IEC 61850 Ethernet: nein
Mit Kommunikationsschnittstelle KNX: nein
Mit Kommunikationsinterface M-Bus: nein
Mit Kommunikationsschnittstelle RS-485: ja
Unterstützt Protokoll für OPC UA PubSub: nein
Unterstützt Protokoll für PROFIBUS: nein
Unterstützt Protokoll für MODBUS: ja
Unterstützt Protokoll für PROFINET IO: nein
Unterstützt Protokoll für sonstige Bussysteme: ja
Mit Auditprotokollierung (Audit log): nein
Mit Firmware-Signatur: nein
Mit Protokollierung von Sicherheitsereignissen (Security event log): nein
Mit rollenbasierter Zugriffskontrolle (RBAC): nein
Web-Server mit HTTPS-Übertragungsprotokoll: nein
Breite: 70,5 mm
Höhe: 110 mm
Tiefe: 70 mm
Schutzart (IP), frontseitig: sonstige
Länge: 70
Breite: 71
Höhe: 110
Gewicht: 0,5
Zolltarifnummer: 90303370
Ursprungsland: CH
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombimessgerät

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von Camille Bauer

Downloads

 Gebrauchsanleitung (3.11 MB)
