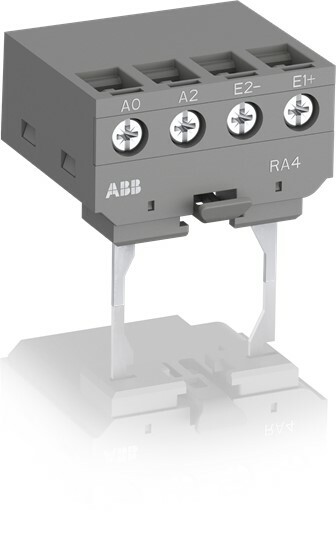

ABB Stotz S&J Interface-Relais 250V 50/60Hz / 24VDC RA4

Das Schnittstellenrelais RA4 ist dafür konzipiert, 24V DC-Signale von speicherprogrammierbaren Steuerungen (SPS) oder sonstigen Quellen mit geringer Ausgangsleistung aufzunehmen und diese mit ausreichender Leistung wiederherzustellen, um die Spulen der Schütze AF09 AF96 sowie der NF Hilfsschütze anzusteuern.
Das Schnittstellenrelais RA4 besteht aus einem elektromechanischen Kleinrelais mit einem Schließerkontakt und einer 24V DC-Spule mit geringer Leistungsaufnahme.
Die Spule des Schnittstellenrelais wird von der SPS angesteuert, während der Schließerkontakt das Schalten des Leistungsschützes gewährleistet.
Beim Schalten der Spule entstehen Überspannungen, die sich auf elektronische Geräte, Isolatoren und ganz allgemein auf die Lebensdauer von Baugruppen ungünstig auswirken. Das Schnittstellenrelais RA4 ist dank des in den Schützen AF09 AF96 integrierten Überspannungsschutzes vor Überspannungen geschützt.
Zusätzlich ist das RA4 durch eine Diode zwischen den Eingangsklemmen E1 und E2 gegen Verpolung geschützt.

Lagerkennzeichen: TEXT_ET_SONEPAR_IMPORT_LAGER_CODE_7
