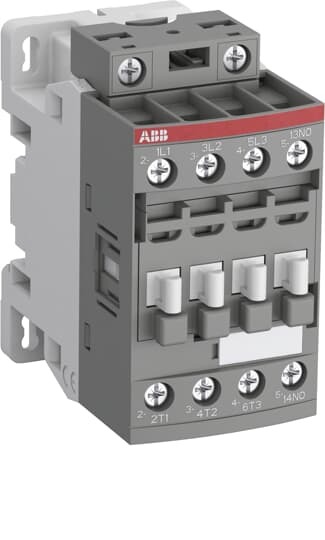

ABB Stotz S&J AFC09-30-01-86 Schütz AFC09-30-01-86

Name: ABB Stotz S&J AFC09-30-01-86 Schütz AFC09-30-01-86
Brand: ABB Stotz S&J
SKU: 7518250
Price: 28.21 EUR
Availability: BackOrder

Art.Nr.: 10751825099

EAN: 3471523013889

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 28.03.26, 04:00 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

28,21 EUR UVP 55,69 EUR Sie sparen 49.3% (27,48 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Das AFC09-30-10-86 ist ein 3-poliges - 690 V IEC oder 600 V UL Schütz mit 1Ö eingebautem Hilfskontakt und Schraubklemmen, hauptsächlich zur Steuerung von Stromkreisen bis zu 4 kW / 400 V AC (AC-3) oder 5 hp / 480 V AC UL und 25 A (AC-1) oder 25 A UL General Use`. Innerhalb der AF-Plattform bieten die AFC-Schütze eine optimierte Betriebszeit für AC-gesteuerte Anwendungen mit elektromagnetischer Spule (Steuerspannung: 400 415V AC 50HZ / 415 440 V 60Hz). AFC-Schütze sind in Blockbauweise ausgeführt und können mit zusätzlichen Hilfskontaktblöcken und einer breiten Palette von zusätzlichem Zubehör leicht erweitert werden.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: AFC09-30-01-86 Schütz

Typenbezeichnung: AFC09-30-01-86

Hersteller - Artikelnummer: 1SBL131001R8601

Herstellerprogramm: AFC09

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 400..415 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz: 415 V

Spannungsart zur Betätigung: AC

Anzahl der Schließer als Hauptkontakte: 3

Anschlussart Hauptstromkreis: Schraubanschluss

Betriebsspannung bei AC 50 Hz: 690 V

Betriebsspannung bei AC 60 Hz: 690 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW

Bemessungsbetriebsleistung NEMA: 1,4914 kW

Anzahl der Hilfskontakte als Öffner: 1

Geeignet für Reiheneinbau: nein

Breite: 45 mm

Höhe: 86 mm

Tiefe: 77 mm

Zolltarifnummer: 85365080

Ursprungsland: CN

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Leistungsschütz zum Schalten von Wechselstrom

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von ABB Stotz S&J

Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 1 Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 2 Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 3 Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 4 Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 5 Information des Herstellers zur Herstellerartikelnummer 1SBL131001R8601 – Link 6
