Produktbeschreibung

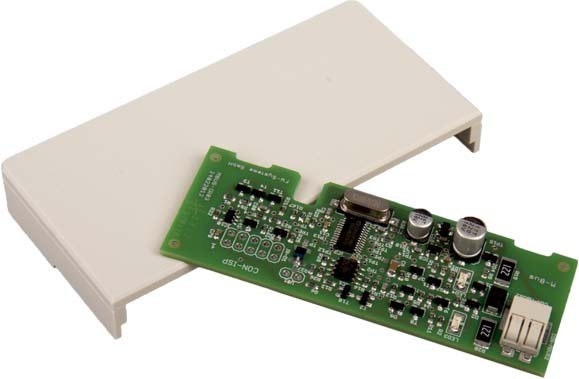

Das wireless M-Bus Modul WM20 ist speziell für den Einsatz an den Drehstromzählern Q3A/T3M konzipiert. Es ermöglicht die Einbindung des Zählers über M-Bus an EMS oder ZFA Systeme. Mikroprozessor gesteuertes Wireless M-Bus Funkmodul zur mobilen Datenkommunikation. Unterstützt den OBIS-Standard. OBIS-Daten werden gemäß IEC62056-61 vom Zähler empfangen, aufbereitet und vom Modul versendet. Dabei übernimmt das Modul auch die Block- und Prüfsummenbildung. Alle für den Standard erforderlichen Übertragungsparameter sind konfigurierbar. Das Modul ist für Anwendungen im Bereich Automatic Meter Reading (AMR) zur kabellosen Datenübertragung nach EN13757-4:2005 (Wireless M-Bus) ausgelegt. Entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EC. Unveränderliche Einstellungen Wireless M-Bus Adresse 8-stellige Seriennummer, Verschlüsselung Mode 7 nach BSI TR 03109-1, mit AFL Datentelegramm alle 20 Sekunden, Statische Informationen alle 5 Minuten. Technische Daten Reichweite max. 500 m*, HF-Datenrate 16,384 / 66,6 kbps gemäß EN13757-4, Schnittstellendatenrate 9600 Baud (OBIS), Ausgangsleistung: + 9 dBm an 50 Ohm, Empfangsempfindlichkeit: T: min -100 dBm, Leistungsaufnahme typ. 0,6 W / 2,5 VA pro Phase, Versorgungsspannung 230 V -15% +20%, Überspannungsfestigkeit > 8 KV, Betriebstemperatur -25 bis +70° C, Antennenausführung intern, Funktechnik Frequenzbereich 868,30 MHz (S-Mode), 868,95 MHz (T-Mode), Funktechnik Modulationsart 2-FSK, Konformität Europa EN300220, EN301489, EN60950,*Die angegebene Reichweite setzt unter anderem freie Sicht voraus. Die tatsächlich zu erreichende Reichweite kann hiervon stark abweichen und wird unter anderem beeinflusst durch die Antenne, die Modulintegration sowie die Umgebungsbedingungen.
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
