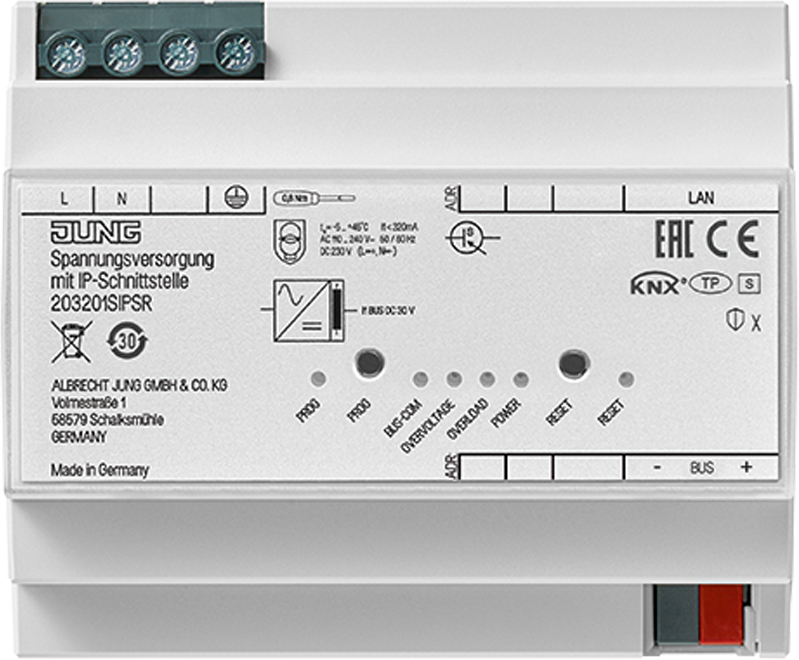

Jung Spannungsversorgung mit IP-Schnittstelle 20320 1S IPS R

REG-Gehäuse 6 TE
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Systemgeräte
Produkttyp Spannungsversorgung
Bestimmungsgemäßer Gebrauch
Versorgung von KNX-Geräten mit Busspannung
Verbindung von KNX-Geräten mit PC oder anderen Datenverarbeitungsgeräten via IP
Betrieb als Datenschnittstelle
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien
Zurücksetzen von KNX-Buslinien über Reset-Taste oder Kommunikationsobjekt
Kurzschlussfest
Überspannungsfest
Leerlaufsicher
KNX Data Secure kompatibel ab ETS 5.7.3
KNX IP Secure kompatibel ab ETS 5.7.3
LED-Anzeige für KNX-Kommunikation, Ethernet-Kommunikation und Programmiermodus
Konfiguration über ETS
SNTP-Server
Max. 8 Verbindungen zu IP-Endgeräten, z.B. zum gleichzeitigen Visualisieren und Konfigurieren
Galvanische Trennung zwischen KNX und IP-Netzwerk
Applikationsprogramm A (Auslieferungszustand):
Präsenzüberwachung: Durch Hotelcard-Schalter bzw. Präsenzmelder
Welcome-/Goodbye-Szenen
Oder alternativ Applikationsprogramm B (ab V02 und in Verbindung mit Fernzugrifflizenz Art.-Nr. IPS-L):
Verschlüsselter Zugriff auf KNX-Geräte zur Konfiguration und Wartung außerhalb des lokalen Netzwerkes
Freigabe des Zugriffs über Kommunikationsobjekte
Rückmeldung über Zugriff und Programmiervorgänge über Kommunikationsobjekte

Voraussetzungen für administrierte Netzwerke
TCP-Port 3672 für das IP-Gerät
TCP-Port 3671 für den ETS-PC
DNS-Adresse 9.9.9.9 bei statischer Netzwerkvorgabe (für NTP-Server)
Erreichbarkeit Remote-Host: ipsremote.jung.de
Nennspannung: AC 110 ... 240 V (± 10 %)
Netzfrequenz: 50/60 Hz
Verlustleistung (max. Belastung aller Ausgänge): max. 1,4 W
Wirkungsgrad: ca. 88 %
Nennspannung: DC 230 V (± 10 %)
Nennleistung: 12 W
KNX
KNX Medium: TP 256
Ausgangsspannung Bus: DC 28 ... 31 V SELV
Ausgangsstrom: 320 mA
Kurzschlussstrom: max. 1 A
Parallelbetrieb mit identischer Spannungsversorgung: nein
Anschluss KNX: Anschlussklemme
IP-Kommunikation: Ethernet 10/100 BaseT (10/100 Mbit/s)
Anschluss IP: RJ45-Buchse
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +75 °C
Relative Feuchte: max. 93 % (keine Betauung)
Einbaubreite: 108 mm (6 TE)
Anschlussart: Schraubklemmen
eindrähtig: 1 x 1 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 1 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 1 ... 2,5 mm2
