Benning Messadapter Prfg. EVSE-Ladestat. EV 3-2
%
Benning Messadapter Prfg. EVSE-Ladestat. EV 3-2
Benning Messadapter Prfg. EVSE-Ladestat. EV 3-2


Benning Messadapter Prfg. EVSE-Ladestat. EV 3-2

Art.Nr.: 10690976299

EAN: 4014651441699

Verkaufseinheit: 1 Stück

Hersteller:  Benning

Update: 09.04.26, 01:35 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

606,28 EUR UVP 691,27 EUR Sie sparen 12.3% (84,99 EUR) inkl. 19 % USt

Produktbeschreibung

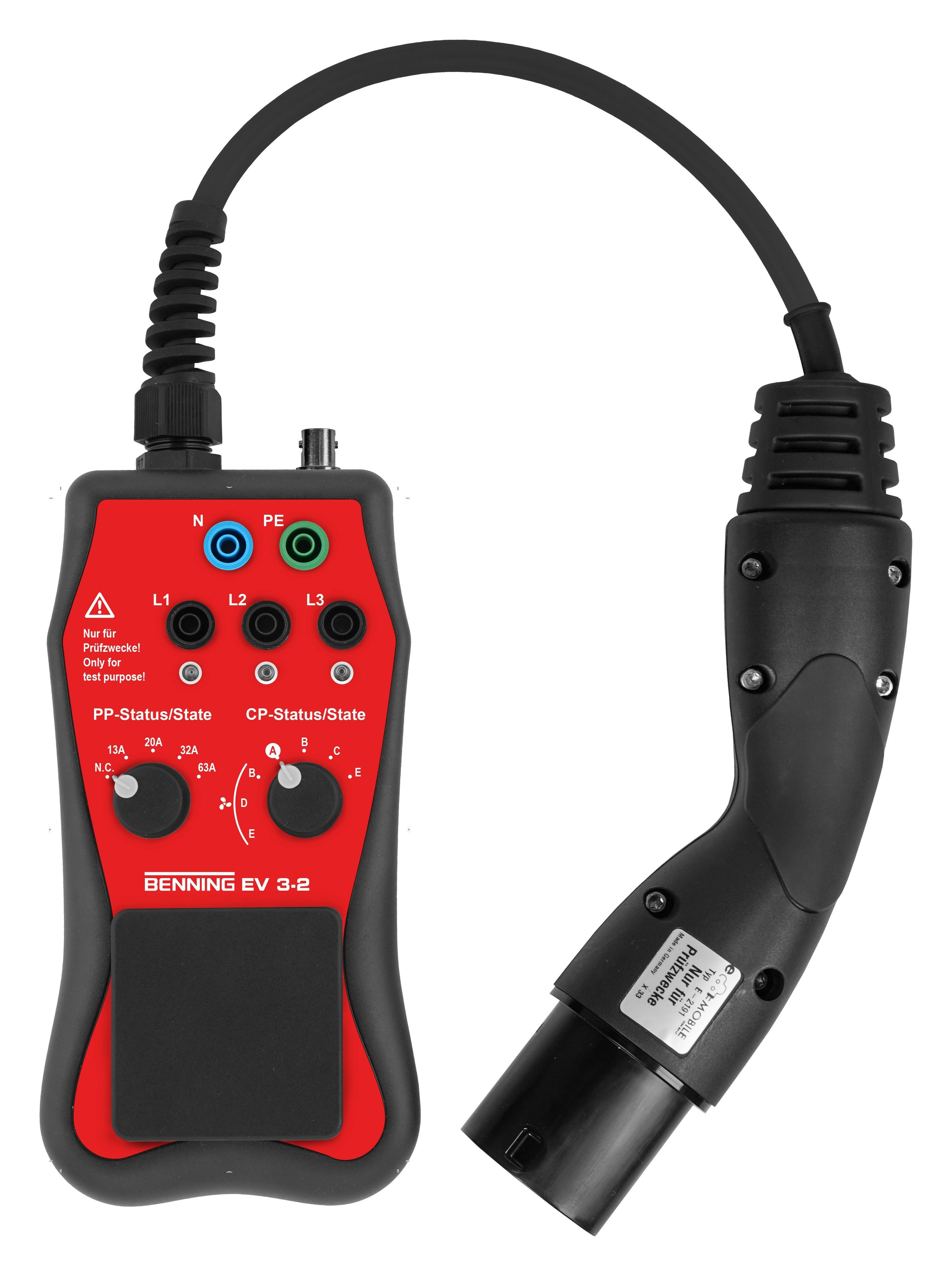

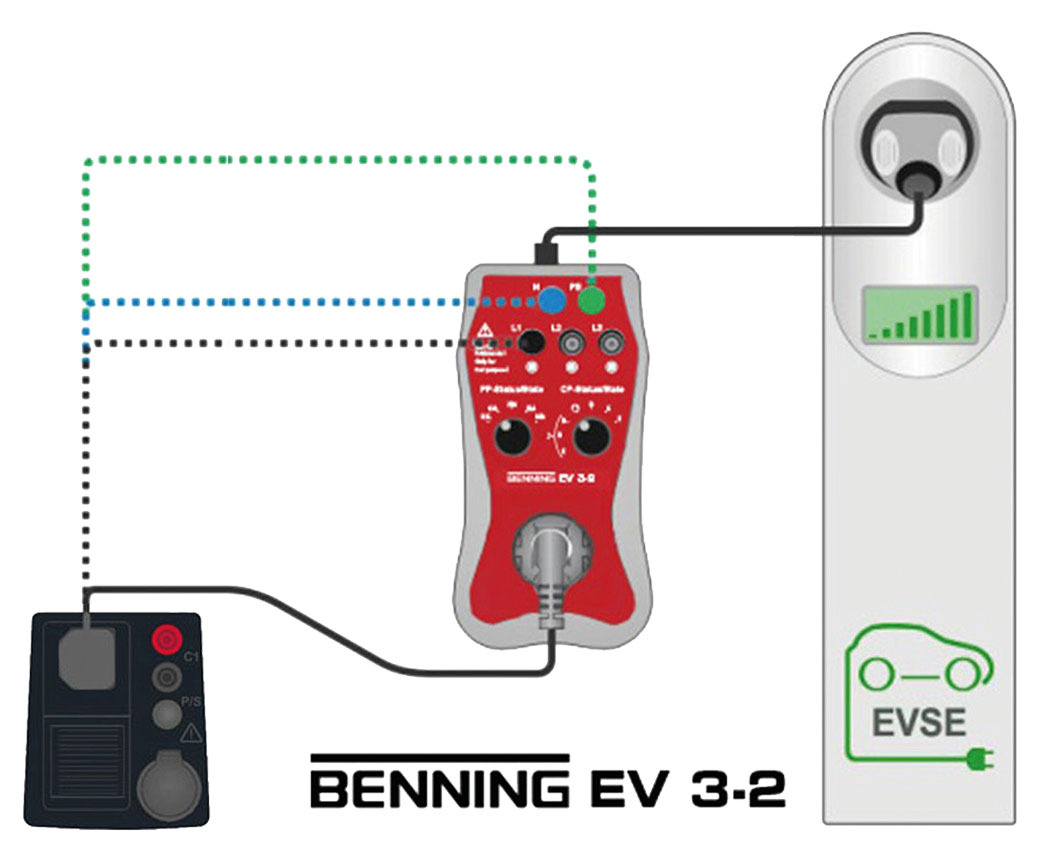

Benning EV 3-2. Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Länge der Prüfleitung: 0,3 m. Inklusive Schutztasche.

technische Daten

Hersteller: Benning
Verpackungseinheit: 1
Bezeichnung: Messadapter
Typenbezeichnung: EV 3-2
Hersteller - Artikelnummer: 044169
Art des Adapters: elektrisch
Verwendbar mit einem Multimeter: nein
Verwendbar mit einem Stromzange: nein
Verwendbar mit einem Prüfgerät für Geräte: nein
Verwendbar mit einem Installationstester: ja
Verwendbar mit einem Erdungsmesser: nein
Verwendbar mit einem Maschinentester: nein
Verwendbar mit einem Leistungsanalysator: nein
Verwendbar mit einem Prozesskalibrator: nein
Verwendbar mit einem Messgerät für Umwelteinflüsse: nein
Verwendbar mit einem Scopemeter: nein
Verwendbar mit einer Wärmebildkamera: nein
Verwendbar mit einem Schwingungsmesser: nein
Verwendbar mit einem Ultraschall-Lecksucher: nein
Verwendbar mit Lasergeräten: nein
Geeignet für E-Mobility-Test: ja
Geeignet für Photovoltaik-Test: nein
Messkreiskategorie: CAT II
Max. Spannung Messkreiskategorie: 300 V
Steckverbindertyp Eingang: Commander-Prüfstecker
Steckverbindertyp Ausgang: Typ 2 Stecker
Max. Eingangsspannung: 430 V
Max. Ausgangsspannung: 430 V
Max. Eingangsstrom: 40 A
Max. Ausgangsstrom: 40 A
Schutzart (IP): IP40

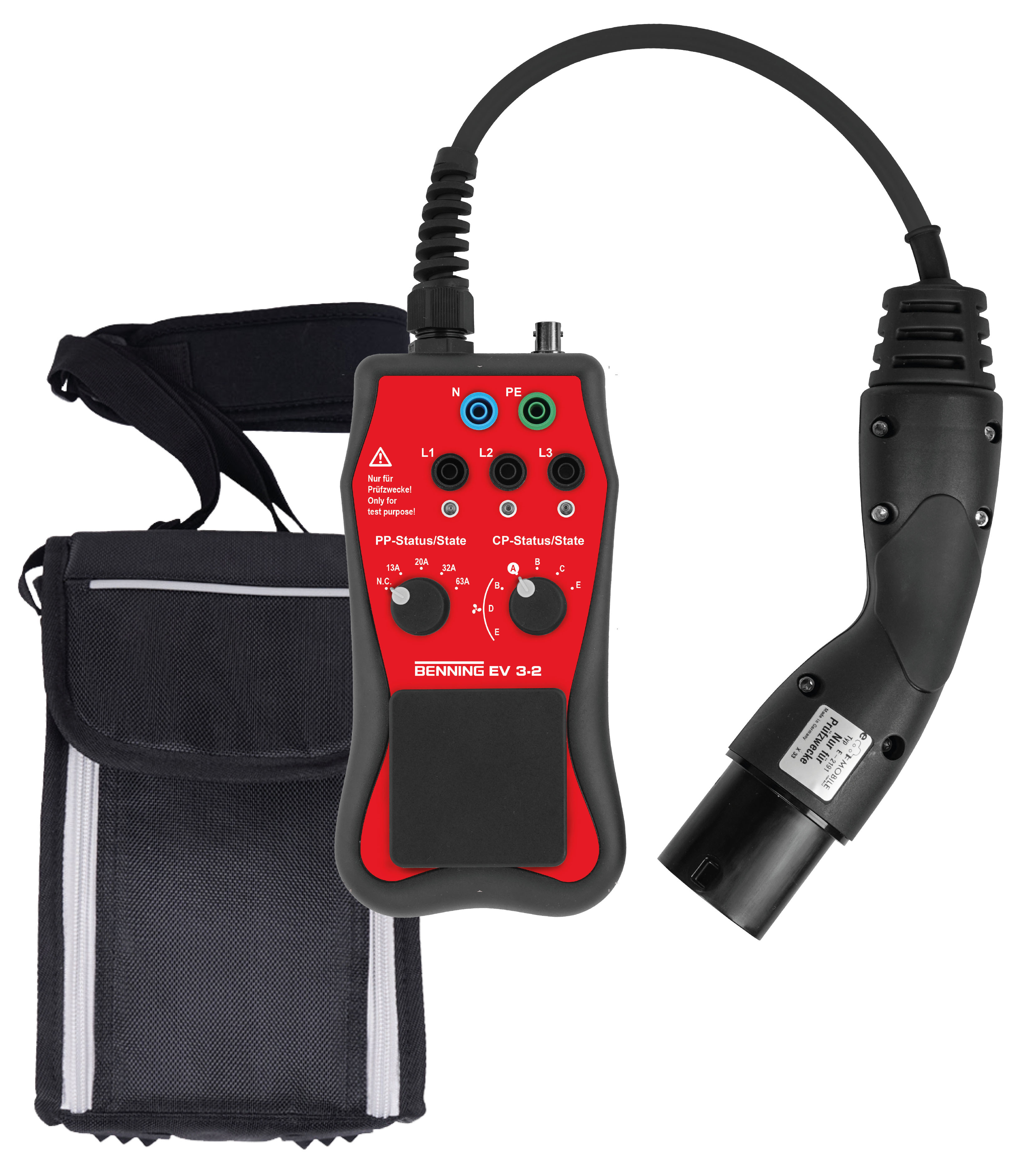

Mit Koffer/Tasche: ja
Verschmutzungsgrad: 2
Betriebstemperatur: 0..40 °C
Länge: 175 mm
Breite: 300 mm
Höhe: 125 mm
Länge: 125
Breite: 175
Höhe: 300
Gewicht: 1,5
Zolltarifnummer: 90303900
Ursprungsland: SI
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Adapter für Prüf- und Messgeräte

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
