Produktbeschreibung

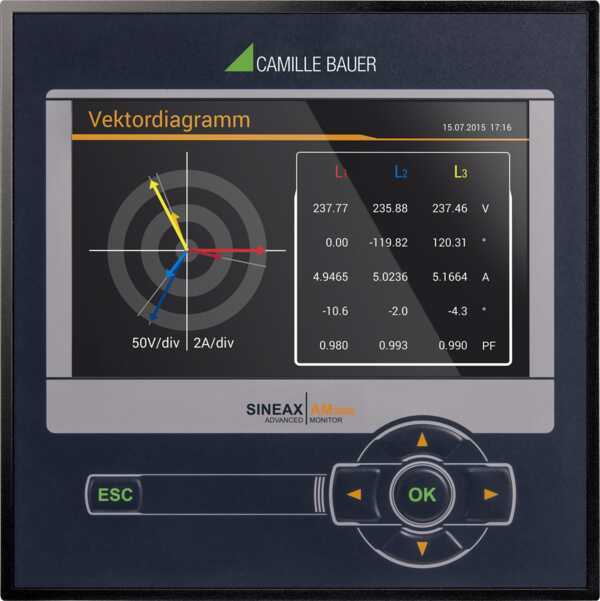

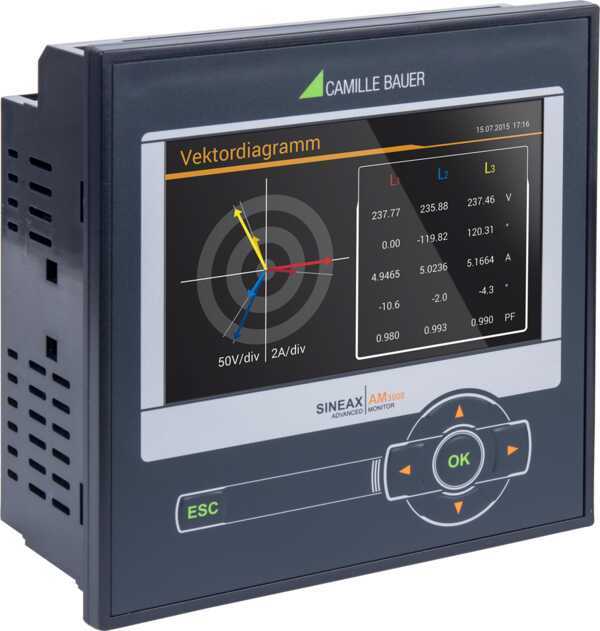

Transparente Überwachung von Netzqualität und Energieverbrauch. Der SINEAX AM3000 ist ein Kompaktgerät für die Messung und Überwachung in Starkstrom-Netzen. Er besticht durch die Qualität der Anzeige und die intuitive Bedienung. Das Gerät stellt eine breite Funktionalität zur Verfügung, welche sich mit optionalen Komponenten noch weiter ausbauen lässt. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das hochauflösende Farb-TFT Display zu bedienen oder zu parametrieren. Der Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Konfiguration Mit TFT-Display, für Schalttafeleinbau 4 Stromwandlereingänge (1/5A), 42...50/60 69.5Hz 110...230 V AC, 130...230 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface Periodische Daten + Ereignisse 1 digitaler Eingang passiv 2 digitale Ausgänge passiv Erweiterung 1 (Ein- und Ausgang): Ohne Erweiterung 1 Erweiterung 2 (Konnektivität): PME-Zentrale Erweiterung 3 (Extra Feature): Ohne Erweiterung 3 Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP,
http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)
Hypertext Transfer Protocol Secure (https) Client Whitelist Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenexport PEN-Test Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 144x144mm Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden..
http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)
Hypertext Transfer Protocol Secure (https) Client Whitelist Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenexport PEN-Test Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 144x144mm Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden..
technische Daten
Hersteller: Camille Bauer
Verpackungseinheit: 1
Bezeichnung: Leistungsmessgerät
Typenbezeichnung: SINEAX AM3000#192833
Hersteller - Artikelnummer: 192833
Ausführung: Messwandler
Polart: Dreileiter/Vierleiter
Anschließbarer Leiterquerschnitt eindrähtig: 0,5..6 mm²
Montageart: Frontmontage
Amperemeter: ja
Blindleistungsmesser: ja
Mit Drehzahlmesser: nein
Frequenzmesser: ja
Impulszähler: ja
Voltmeter: ja
Oberwellenmessung: ja
Scheinleistung: ja
Wirkleistungsmessgerät: ja
Leistungsfaktor: ja
Phasenwinkel (cos phi): ja
Messwertspeicher: ja
Messungsart Lastgang: ja
Geeicht: nein
Genauigkeitsklasse Wirkleistung nach IEC 62053-22: 0.2S
Impulsausgang: elektrisch
Abtastfrequenz: 18 Hz
Anzahl der Spannungsmesseingänge: 4
Anzahl der Strommesseingänge: 4
Spannungsart der Versorgungsspannung: AC/DC
Versorgungsspannung bei AC 50 Hz: 110..230 V
Versorgungsspannung bei AC 60 Hz: 110..230 V
Frequenzmessbereich: 42..69,5 Hz
Nennstrom (In): 5 A
Maximalstrom (Imax): 7,5 A
Display: graphisch
Fernanzeige: ja
Displayauflösung (horizontal): 800 px
Displayauflösung (vertikal): 480 px
Anzahl der digitalen Eingänge: 1
Anzahl der digitalen Ausgänge: 2
Anzahl der Ethernet-Anschlüsse: 1
Geeignet für RJ-Stecker: ja
Unterstützt Protokoll für IEC 61850 Ethernet: nein
Mit Kommunikationsschnittstelle KNX: nein
Mit Kommunikationsinterface M-Bus: nein
Mit Kommunikationsschnittstelle RS-485: ja
Unterstützt Protokoll für OPC UA PubSub: nein
Unterstützt Protokoll für PROFIBUS: nein
Unterstützt Protokoll für MODBUS: ja
Unterstützt Protokoll für PROFINET IO: nein
Unterstützt Protokoll für sonstige Bussysteme: ja
Mit Auditprotokollierung (Audit log): ja
Mit Firmware-Signatur: ja
Mit Protokollierung von Sicherheitsereignissen (Security event log): ja
Mit rollenbasierter Zugriffskontrolle (RBAC): ja
Web-Server mit HTTPS-Übertragungsprotokoll: ja
Breite: 144 mm
Höhe: 144 mm
Tiefe: 65,2 mm
Schutzart (IP), frontseitig: sonstige
Länge: 63
Breite: 144
Höhe: 144
Gewicht: 0,8
Zolltarifnummer: 90303900
Ursprungsland: CH
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombimessgerät
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
