Hersteller: Brumberg Leuchten
Verpackungseinheit: 1

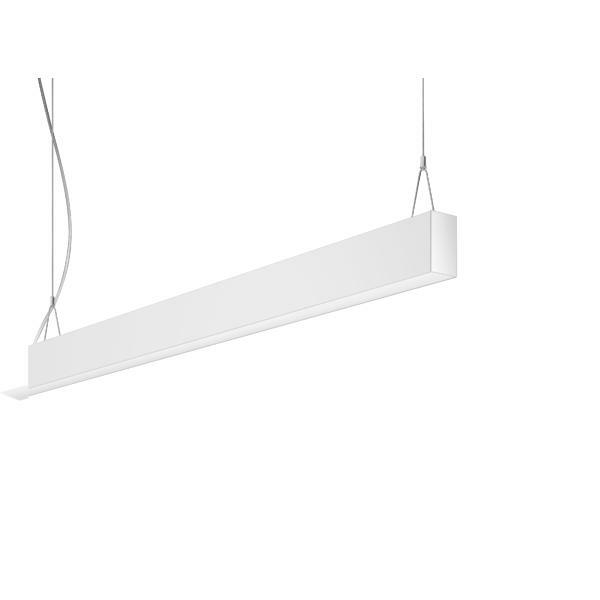

Bezeichnung: LED-Pendelprofilleuchte
Typenbezeichnung: 77354078
Hersteller - Artikelnummer: 77354078
Herstellerprogramm: BIRO40
Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015: nicht erforderlich
Geeignet für Lichtbandkonfiguration: nein
Bildschirmarbeitsplatztauglich nach EN 12464-1: nein
Leuchtmittel: LED nicht austauschbar
Mit Leuchtmittel: ja
Fassung: ohne
Werkstoff des Gehäuses: Aluminium
Gehäusefarbe: weiß
Spannungsart: AC
Nennspannung: 230 V
Betriebsgerät: LED-Betriebsgerät spannungsgesteuert
Mit Betriebsgerät: ja
Austauschbares Betriebsgerät: ja
Dimmung 0-10 V: nein
Dimmung 1-10 V: nein
Dimmung DALI: ja
Dimmung DALI-2: nein
Dimmung DMX: nein
Dimmung programmierbar: nein
Dimmung DSI: nein
Dimmung RF: nein
Dimmung Potentiometer (geräteintegriert): nein
Dimmung LineSwitch: nein
Dimmung herstellerspezifisch: nein
Dimmung Netzspannungsmodulation: nein
Dimmung Phasenabschnitt: nein
Dimmung Phasenanschnitt: nein
Dimmung Sine Wave Reduction: nein
Dimmung Touch and Dim: nein
Dimmung Zigbee: nein
Dimmung mit Push-button: nein
Ohne Dimmfunktion: nein
Reflektor: ohne
Lichtverteilung: symmetrisch
Farbkonsistenz (McAdam-Ellipse): SDCM3
Lichtaustritt: direkt
Bemessungslebensdauer L70/B50 bei 25 °C: 65000 h
Schutzart (IP): IP20
Schutzklasse: I
Geeignet für Notlicht: nein
Geeignet für Lampenleistung: 95 W
Max. Systemleistung: 95 W
Bemessungslichtstrom nach IEC 62722-2-1: 11400 lm
Lichtfarbe: weiß
Farbtemperatur: 2700..6500 K
Farbwiedergabeindex CRI: 80-89
Farbtemperatur einstellbar: stufenlos
Lichtstrom einstellbar: stufenlos
Ausstrahlungswinkel einstellbar: nein

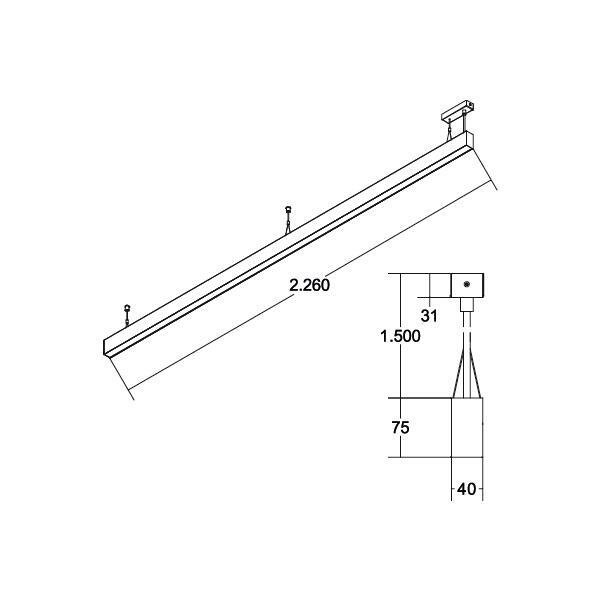

Breite: 40 mm
Höhe/Tiefe: 75 mm
Länge: 2260 mm
Mit Abhängung: ja
Pendellänge: 1500 mm
Kompatibel mit Apple HomeKit: nein
Kompatibel mit Google Assistant: nein
Kompatibel mit Amazon Alexa: nein
IFTTT-Unterstützung verfügbar: nein
Bedienung über Bluetooth: nein
Länge: 2300
Breite: 160
Höhe: 135
Gewicht: 5,515
Zolltarifnummer: 94051190
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Pendelleuchte
