Walther Werke Verteilerschrank 22kVA, RCD Typ B WV0270R1-K50
Art.Nr.: 10563272199
EAN: 4015609143641
Verkaufseinheit: 1 Stück
Hersteller: Walther Werke
Update: 11.09.26, 16:10 Uhr
1.650,22 EUR UVP 4.348,26 EUR Sie sparen 62% (2.698,04 EUR) inkl. 19 % USt
Produktbeschreibung
Anschlussleistung: 22kVA
nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

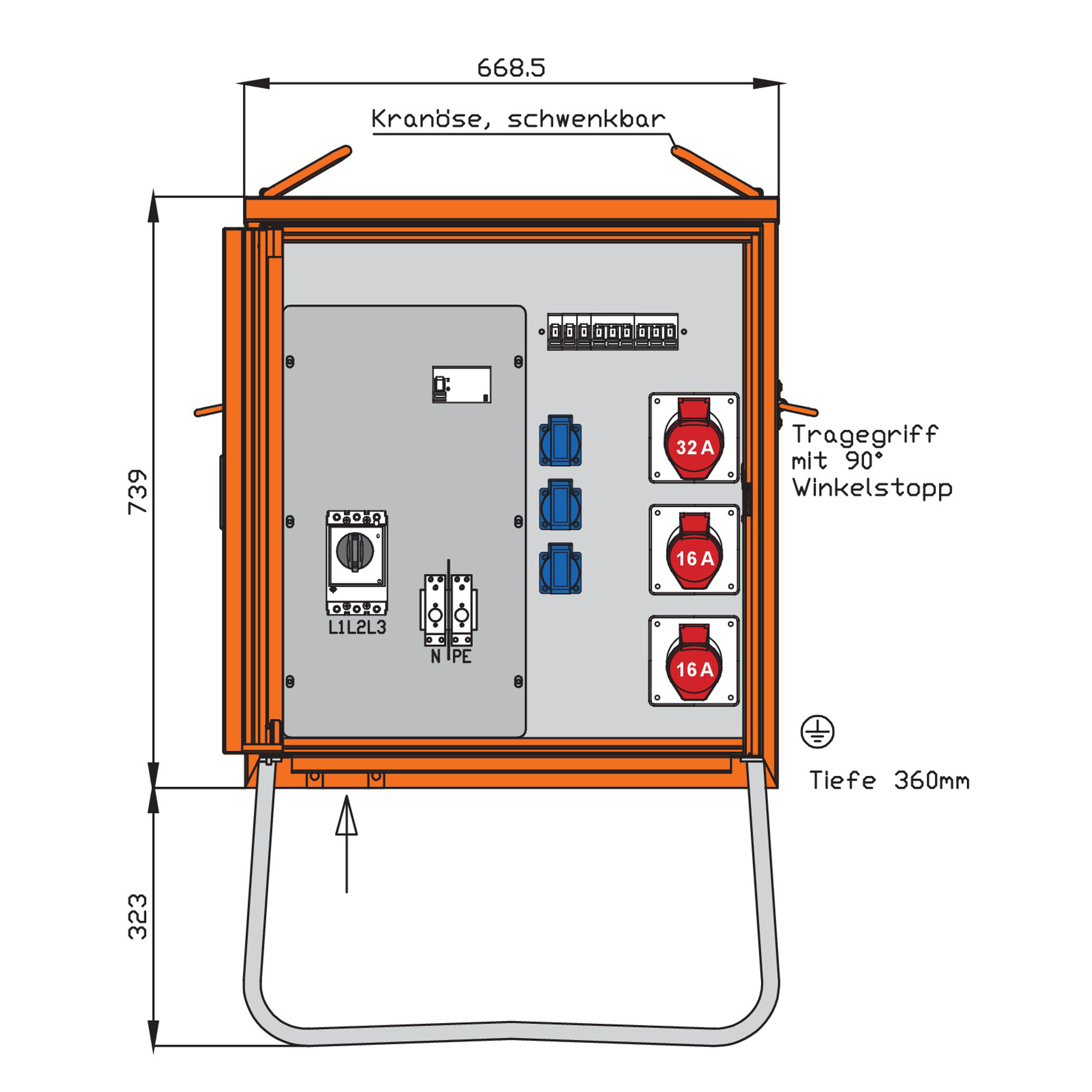

Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
mit Reihenklemme bis 2 x 5 x 50qmm
für Zuleitung und Kabelschleife
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
technische Daten
Lagerstatus
Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
zusätzliche Produktinformationen von Walther Werke
Downloads
Montageanleitung 2 (5.48 MB)
