Walther Werke Anschlussverteilerschrank 24kVA, 5 LS WAV0100-OE3
Art.Nr.: 10562362099
EAN: 4015609727889
Verkaufseinheit: 1 Stück
Hersteller: Walther Werke
Update: 21.01.26, 03:32 Uhr
1.011,53 EUR UVP 2.122,01 EUR Sie sparen 52.3% (1.110,48 EUR) inkl. 19 % USt
Produktbeschreibung
Anschlussleistung: 24kVA
nach EN 61439-4
vorgesehen für die Versorgungsbereiche:
Tirol
Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 ?reinorange-
mit Wandbefestigungslasche
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44

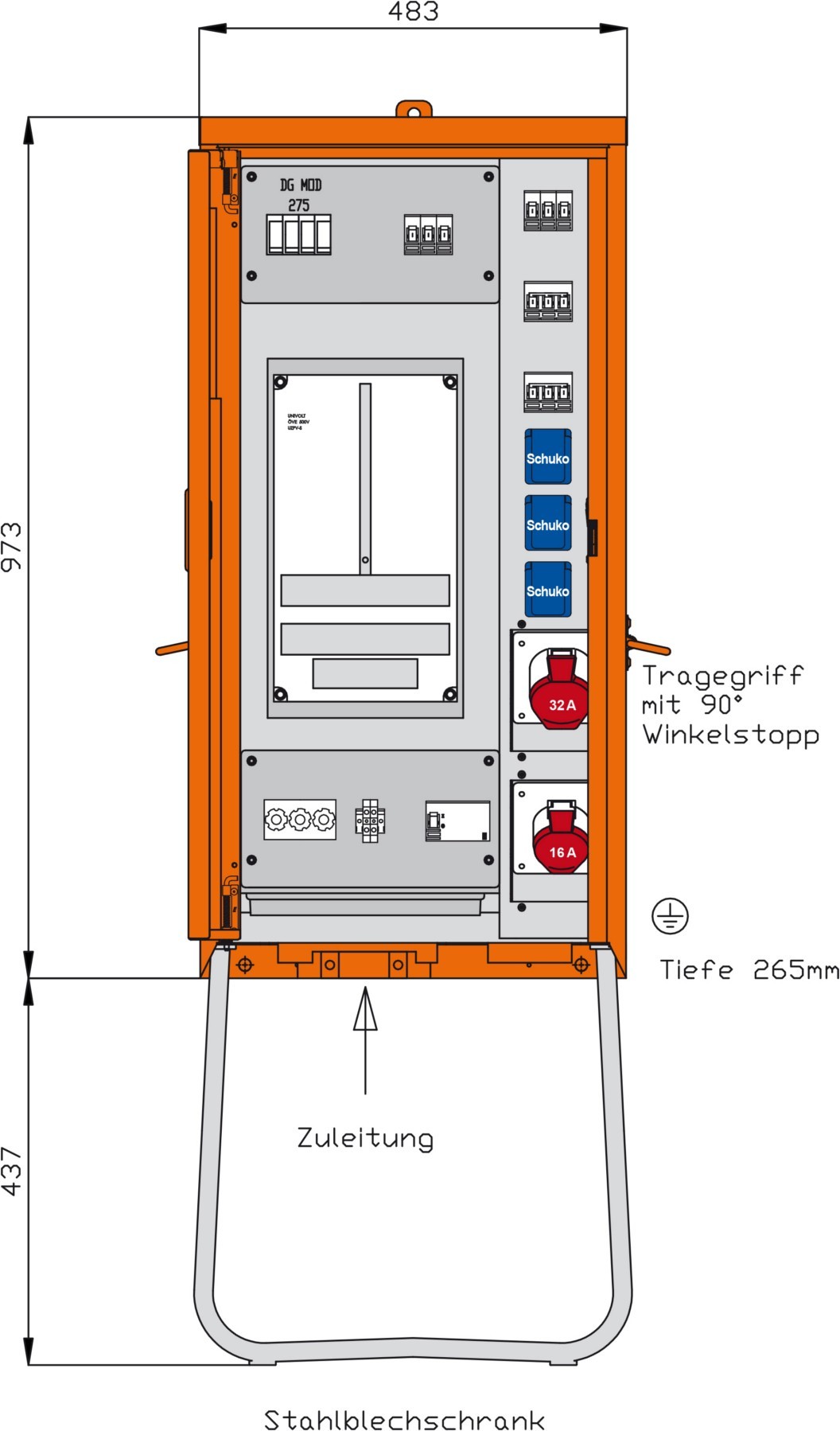

Größe ca.: 973 x 483 x 265mm / H-B-T
+ Untergestell-Höhe ca.: 437mm
Anschluss:
1 Sicherungselement 3P 35A D02
mit Schmelzeinsätzen 35A
mit Zugangsklemme 1,5 - 35qmm
Messung:
1 Überspannungsableiter 3+1 Kl.C
1 Leitungsschutzschalter (MCB) 3P 32A -C-
als NZA über alle Ausgänge
1 DS-Zählerplatz ohne Zähler (Zählerbrett) mit Zählersteckleiste
und isolierten AEH im Messfeld
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 40A/30mA
thermisch fest (Doepke DFS4 40/0,03-A TF)
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
technische Daten
