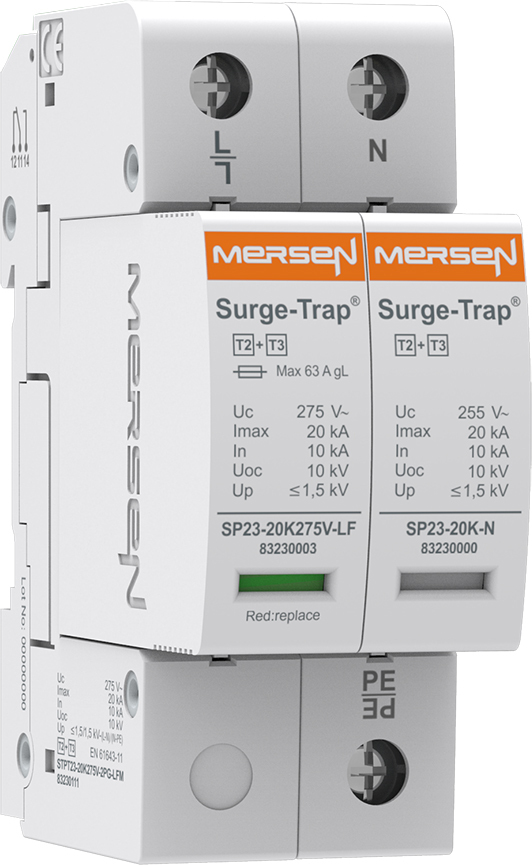

Abbildung ähnlich.

Mersen Überspg.-Ableiter Typ 2+3 20kA Uc275V LSF 1+1 STPT23-20K275V-2PGLF

Name: Mersen Überspg.-Ableiter Typ 2+3 20kA Uc275V LSF 1+1 STPT23-20K275V-2PGLF
Brand: Mersen
SKU: 5808750
Price: 106.31 EUR
Availability: BackOrder

Art.Nr.: 10580875099

EAN: 8435297851189

Verkaufseinheit: 1 Stück

Hersteller: Mersen

Update: 10.09.25, 04:22 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen einen Werktag mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

106,31 EUR UVP 139,71 EUR Sie sparen 23.9% (33,39 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

STP T23 20 ist eine Reihe von Typ 2+3/Klasse II+III Kombi-Ableitern für die Ableitung von Spannungsspitzen, die gleichzeitig einen sehr fein abgestimmten Schutzpegel entsprechend EN/IEC 61643-11 bieten. Geeignet für die letzte Schutzstufe mit in Verteilerkästen vorgeschalteten Typ 2 Überspannungsableitern wie STP T2 40. Diese SPDs sollten so nah wie möglich an den zu schützenden Geräten installiert werden. LCF Ableitstrom frei T1+2 (keine Stromverluste)

technische Daten

Hersteller: Mersen

Verpackungseinheit: 1

Bezeichnung: Überspg.-Ableiter Typ 2+3

Typenbezeichnung: STPT23-20K275V-2PGLF

Hersteller - Artikelnummer: 83230110

Netzform DC: nein

Netzform IT: nein

Netzform TN: nein

Netzform TN-C: nein

Netzform TN-C-S: nein

Netzform TN-S: nein

Netzform TT: nein

Netzform sonstige: nein

Anzahl der Leiter (ohne Erde): 2

Nennableitstoßstrom (8/20): 10 kA

Max. Ableitstoßstrom (8/20): 20 kA

Nennspannung AC: 230 V

Höchste Dauerspannung AC: 275 V

Schutzpegel: 1,5 kV

Schutzpegel L-N: 1,5 kV

Schutzpegel N-PE: 1,5 kV

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 63 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 63 A

Kurzschlussfestigkeit (Isccr): 25 kA

Integrierter Kurzschlussschutz: nein

Integrierte Vorsicherung: nein

Leckstromfrei: ja

Montageart: DIN-Tragschiene

Baugröße: 2 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²

Mit Fernmeldekontakt: nein

Signalisierung am Gerät: optisch

Prüfklasse Typ 2: nein

Schutzart (IP): IP20

Länge: 266

Breite: 230

Höhe: 410

Gewicht: 9,28

Zolltarifnummer: 85354000

Ursprungsland: ES

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Überspannungsableiter für Energietechnik/Stromversorgung
