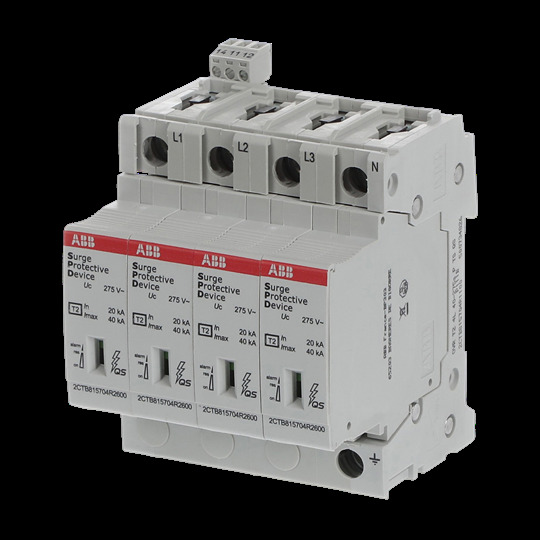

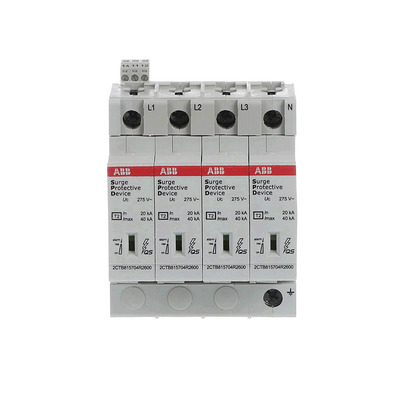

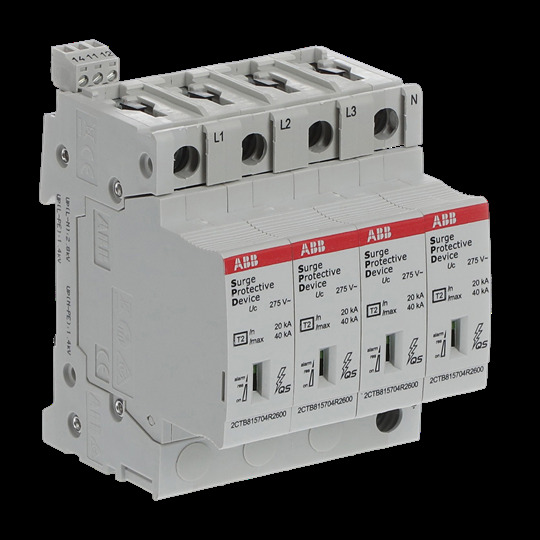

ABB Stotz S&J Überspannungsschutz OVR T2 4L 40-275S

ABB Stotz S&J Überspannungsschutz OVR T2 4L 40-275S

Name: ABB Stotz S&J Überspannungsschutz OVR T2 4L 40-275S
Brand: ABB Stotz S&J
SKU: 5902391
Price: 220.26 EUR
Availability: BackOrder

Art.Nr.: 10590239199

EAN: 3660308525284

Verkaufseinheit: 1 Stück

Hersteller: ABB Stotz S&J

Update: 31.07.26, 14:14 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 13:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden schnellstmöglich nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands schnellstmöglich nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

220,26 EUR UVP 509,80 EUR Sie sparen 56.8% (289,54 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Die Varianten mit Reserve-Varistor (s) bieten dadurch einen zusätzlichen Schutz der elektrischen Anlage, dass am Lebensdauerende die Überspannungs-Schutzeinrichtung nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen Varistor ein Basisschutz gewährleistet und die Anlage somit bis zum Austausch des Überspannungsschutzmodul weiterhin geschützt ist. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

technische Daten

Hersteller: ABB Stotz S&J

Verpackungseinheit: 1

Bezeichnung: Überspannungsschutz

Typenbezeichnung: OVR T2 4L 40-275S

Hersteller - Artikelnummer: 2CTB815704R1100

Herstellerprogramm: T2

Netzform DC: nein

Netzform IT: nein

Netzform TN: ja

Netzform TN-C: nein

Netzform TN-C-S: ja

Netzform TN-S: ja

Netzform TT: nein

Netzform sonstige: nein

Anzahl der Leiter (ohne Erde): 4

Nennableitstoßstrom (8/20): 20 kA

Max. Ableitstoßstrom (8/20): 20 kA

Nennspannung AC: 230 V

Nennspannung DC: 640 V

Höchste Dauerspannung AC: 275 V

Höchste Dauerspannung DC: 350 V

Max. PV-Spannung: 0 V

Schutzpegel: 1,4 kV

Schutzpegel L-N: 2,79999999 kV

Schutzpegel N-PE: 1,4 kV

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A

Kurzschlussfestigkeit (Isccr): 100 kA

Integrierter Kurzschlussschutz: nein

Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 160 A

Integrierte Vorsicherung: nein

Leckstromfrei: nein

Montageart: sonstige

Baugröße: 4 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²

Mit Fernmeldekontakt: ja

Signalisierung am Gerät: optisch

Prüfklasse Typ 2: ja

Schutzart (IP): IP20

Zolltarifnummer: 85369095

Ursprungsland: BG

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Überspannungsableiter für Energietechnik/Stromversorgung

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

Montageanleitung (2.85 MB)

2.85 MB
