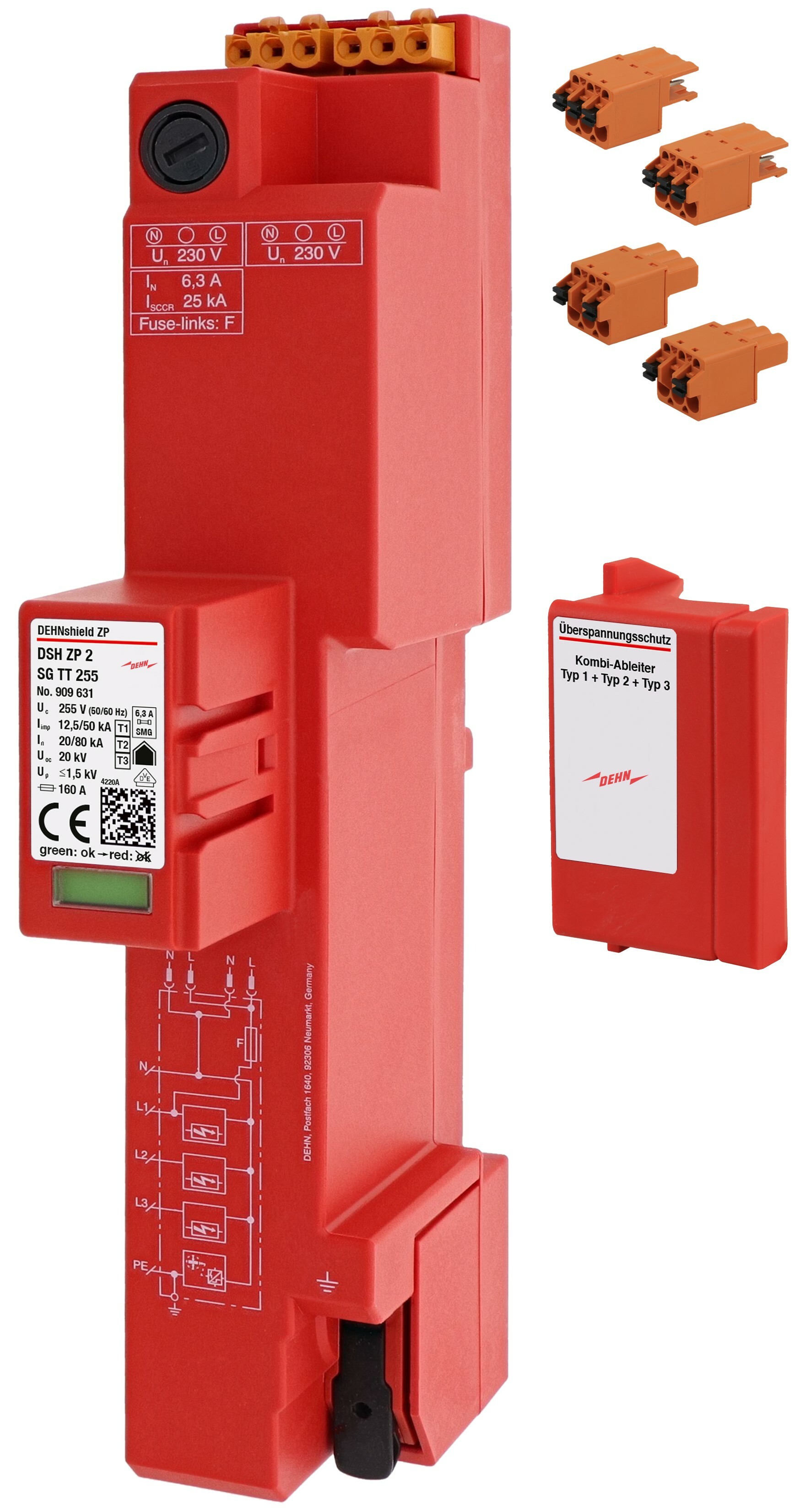

DEHN Kombi-Ableiter TT DSH ZP 2 SG TT 255
%
DEHN Kombi-Ableiter TT DSH ZP 2 SG TT 255
DEHN Kombi-Ableiter TT DSH ZP 2 SG TT 255
DEHN Kombi-Ableiter TT DSH ZP 2 SG TT 255


DEHN Kombi-Ableiter TT DSH ZP 2 SG TT 255

Art.Nr.: 10590943499

EAN: 4013364424739

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 29.05.26, 09:09 Uhr


Artikel lagernd
Artikel lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

455,54 EUR UVP 1.087,90 EUR Sie sparen 58.1% (632,36 EUR) inkl. 19 % USt

Produktbeschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100
komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme
Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: Kombi-Ableiter
Typenbezeichnung: DSH ZP 2 SG TT 255
Hersteller - Artikelnummer: 909631
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 50 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-N: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 39,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Montageart: Sammelschiene
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2 und 3
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: ja
Schutzart (IP): IP30
Länge: 230
Breite: 120
Höhe: 52
Gewicht: 0,652
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Bestandsgeführter Zentrallagerartikel (Z) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

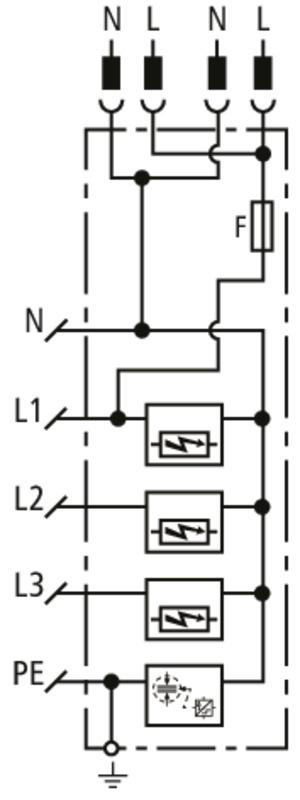

 Schaltbild 2 (0.16 MB)

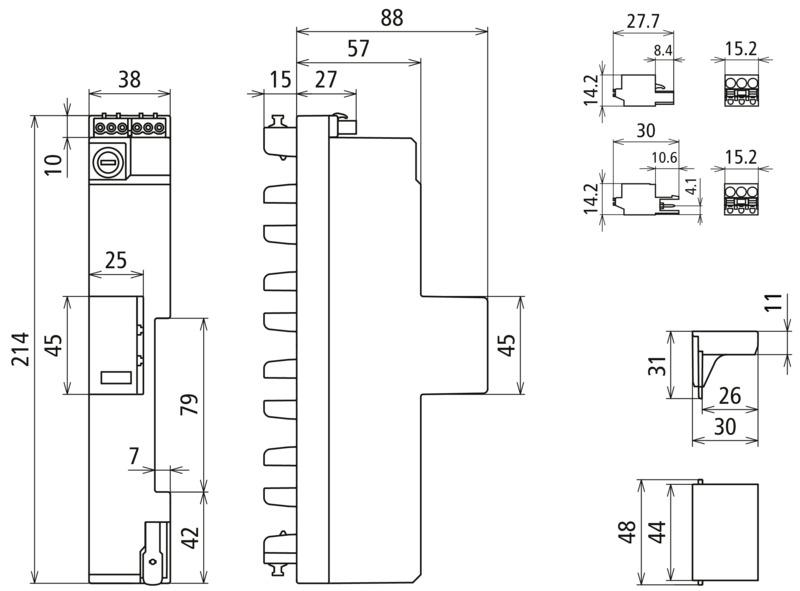

 Maßzeichnung 2 (0.03 MB)

 Montageanleitung (0.05 MB)

 Produktdatenblatt (0.17 MB)
