DEHN Kombi-Ableiter DSH ZP B2 LSG TT 255

DEHN Kombi-Ableiter DSH ZP B2 LSG TT 255

Name: DEHN Kombi-Ableiter DSH ZP B2 LSG TT 255
Brand: DEHN
SKU: 5912104
Price: 262.13 EUR
Availability: BackOrder

Art.Nr.: 10591210499

EAN: 4013364449725

Verkaufseinheit: 1 Stück

Hersteller: DEHN

Update: 11.08.25, 03:33 Uhr

Artikel nicht lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen einen Werktag mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

262,13 EUR UVP 619,63 EUR Sie sparen 57.7% (357,50 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Kombiableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung). Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100 sind im Gerät integriert
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung).

technische Daten

Hersteller: DEHN

Verpackungseinheit: 1

Bezeichnung: Kombi-Ableiter

Typenbezeichnung: DSH ZP B2 LSG TT 255

Hersteller - Artikelnummer: 909731

Herstellerprogramm: DEHNshield ZP

Netzform DC: nein

Netzform IT: nein

Netzform TN: nein

Netzform TN-C: nein

Netzform TN-C-S: nein

Netzform TN-S: ja

Netzform TT: ja

Netzform sonstige: nein

Polzahl: 4

Blitzstoßstrom (10/350 µs): 30 kA

Höchste Dauerspannung AC: 255 V

Höchste Dauerspannung DC: 230 V

Nennspannung AC: 230 V

Schutzpegel L-N: 1,5 kV

Schutzpegel N-PE: 1,5 kV

Folgestromlöschfähigkeit: 25 kA

Spezifische Energie (W/R): 14,06 kJ/Ohm

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A

Montageart: Sammelschiene

Baugröße: 3 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²

Fernsignalisierung: nein

Signalisierung am Gerät: optisch

Prüfklasse: Typ 1 und 2 und 3

Integrierte Vorsicherung: nein

Energetisch koordinierte Schutzwirkung zum Endgerät: ja

Spannungsschaltende Funkenstreckentechnologie: ja

Überstromgeschützter Spannungsabgriff: nein

Schutzart (IP): IP30

Länge: 225

Breite: 118

Höhe: 65

Gewicht: 0,765

Zolltarifnummer: 85363090

Ursprungsland: DE

Reachkennzeichen: N

Kennzeichen Abakus: N

Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

Downloads

Datei

Dateigröße

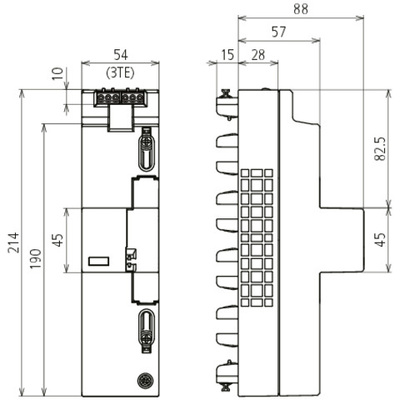

Maßzeichnung (0.00 MB)

0.00 MB

Produktdatenblatt (0.16 MB)

0.16 MB

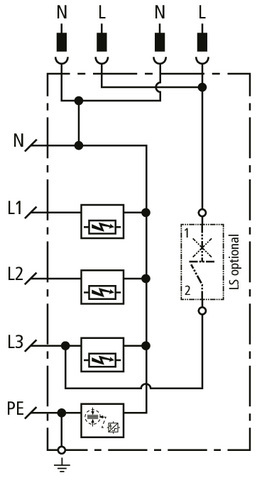

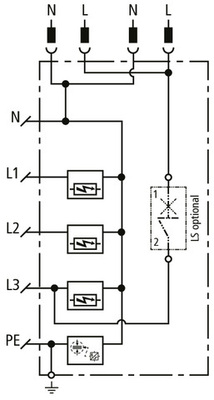

Schaltbild (0.04 MB)

0.04 MB

Maßzeichnung 2 (0.07 MB)

0.07 MB
