DEHN Kombi-Ableiter DSHZPB2LSGATT255

Name: DEHN Kombi-Ableiter DSHZPB2LSGATT255
Brand: DEHN
SKU: 5912106
Price: 320.17 EUR
Availability: InStock

Art.Nr.: 10591210699

EAN: 4013364449749

Verkaufseinheit: 1 Stück

Hersteller: DEHN

Update: 06.05.26, 05:46 Uhr

Artikel mit 5 Jahren Gewährleistung!

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

320,17 EUR UVP 764,58 EUR Sie sparen 58.1% (444,41 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

technische Daten

Hersteller: DEHN

Verpackungseinheit: 1

Bezeichnung: Kombi-Ableiter

Typenbezeichnung: DSHZPB2LSGATT255

Hersteller - Artikelnummer: 909131

Netzform DC: nein

Netzform IT: nein

Netzform TN: nein

Netzform TN-C: nein

Netzform TN-C-S: nein

Netzform TN-S: ja

Netzform TT: ja

Netzform sonstige: nein

Polzahl: 4

Blitzstoßstrom (10/350 µs): 30 kA

Höchste Dauerspannung AC: 255 V

Nennspannung AC: 230 V

Schutzpegel L-N: 1,5 kV

Schutzpegel N-PE: 1,5 kV

Folgestromlöschfähigkeit: 25 kA

Spezifische Energie (W/R): 14,06 kJ/Ohm

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A

Montageart: Sammelschiene

Baugröße: 3 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²

Fernsignalisierung: nein

Signalisierung am Gerät: optisch

Prüfklasse: Typ 1 und 2 und 3

Integrierte Vorsicherung: nein

Energetisch koordinierte Schutzwirkung zum Endgerät: ja

Spannungsschaltende Funkenstreckentechnologie: ja

Überstromgeschützter Spannungsabgriff: ja

Schutzart (IP): IP30

Länge: 225

Breite: 118

Höhe: 65

Gewicht: 0,873

Zolltarifnummer: 85363090

Ursprungsland: DE

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Artikel der Markenoffensive (M) - Dieser Artikel sollte sich immer in ausreichender Anzahl auf Lager befinden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 7 Tage in Anspruch nehmen. Achten Sie auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb. Zusätzlich gewährt Ihnen der Hersteller 4 Jahre Garantie auf die fehlerfreie Funktion des jeweiligen Produkts bei sachgerechter Bedienung.

zusätzliche Produktinformationen von DEHN

Information des Herstellers zur Herstellerartikelnummer 909131 – Link 1 Information des Herstellers zur Herstellerartikelnummer 909131 – Link 2

Downloads

Datei

Dateigröße

Montageanleitung (0.09 MB)

0.09 MB

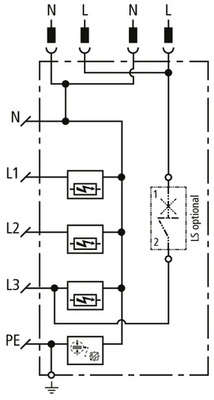

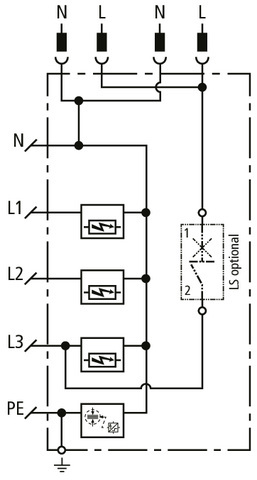

Schaltbild (0.18 MB)

0.18 MB

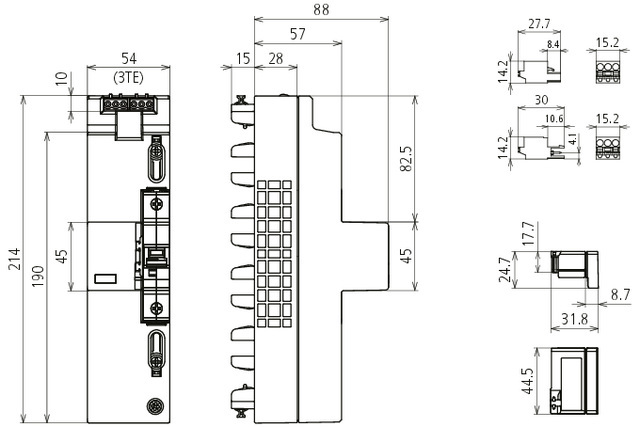

Maßzeichnung (0.04 MB)

0.04 MB

Produktdatenblatt (0.09 MB)
