DEHN Kombi-Ableiter DSHZP2LSGATT255
%
DEHN Kombi-Ableiter DSHZP2LSGATT255
DEHN Kombi-Ableiter DSHZP2LSGATT255


DEHN Kombi-Ableiter DSHZP2LSGATT255

Art.Nr.: 10591210799

EAN: 4013364449756

Verkaufseinheit: 1 Stück

Hersteller:  DEHN

Update: 29.04.26, 07:39 Uhr


Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...
paketversandfähiger Artikel

486,78 EUR UVP 1.162,51 EUR Sie sparen 58.1% (675,73 EUR) inkl. 19 % USt

Produktbeschreibung

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

technische Daten

Hersteller: DEHN
Verpackungseinheit: 1
Bezeichnung: Kombi-Ableiter
Typenbezeichnung: DSHZP2LSGATT255
Hersteller - Artikelnummer: 909231
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Polzahl: 4
Blitzstoßstrom (10/350 µs): 50 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-N: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 39,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Montageart: Sammelschiene
Baugröße: 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2 und 3
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: ja
Schutzart (IP): IP30
Länge: 225
Breite: 118
Höhe: 65
Gewicht: 0,873
Zolltarifnummer: 85363090
Ursprungsland: DE
Reachkennzeichen: J
Kennzeichen Abakus: N
Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Downloads

 Montageanleitung (0.00 MB)

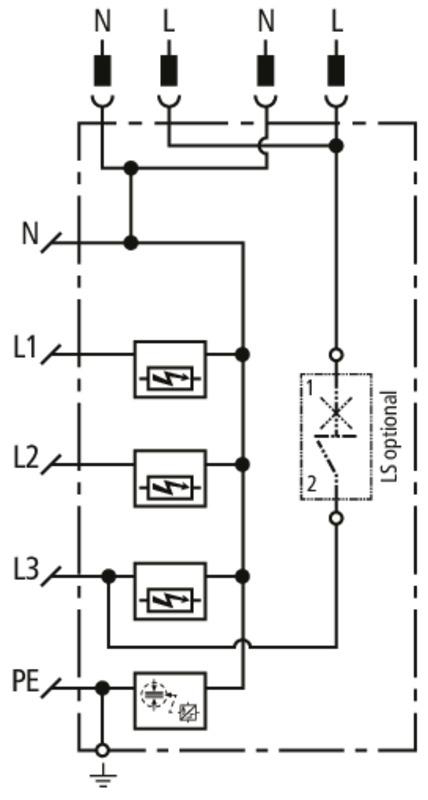

 Schaltbild (0.18 MB)

 Maßzeichnung (0.04 MB)

 Produktdatenblatt (0.09 MB)
