DEHN Kombi-Ableiter DEHNventil M DV M TNS 255 FM

DEHN Kombi-Ableiter DEHNventil M DV M TNS 255 FM

Name: DEHN Kombi-Ableiter DEHNventil M DV M TNS 255 FM
Brand: DEHN
SKU: 0628075
Price: 880.61 EUR
Availability: InStock

Art.Nr.: 10062807599

EAN: 4013364108165

Verkaufseinheit: 1 Stück

Hersteller: DEHN

Update: 11.05.26, 00:31 Uhr

Artikel lagernd

Prüfe Expressversandoptionen...

paketversandfähiger Artikel

Der Versand per Express ist ein zusätzlicher kostenpflichtiger Service. Sofern alle Artikel sofort verfügbar sind und Sie <b>werktags (Mo. - Do.) vor 14:00 Uhr</b> bestellen und bezahlt haben, ist es möglich, eine Lieferung innerhalb Deutschlands zum Folgewerktag zu veranlassen. PV-Artikel benötigen zwei Werktage mehr.

Alle im Warenkorb als lagernd gekennzeichneten Artikel werden sofort nach erfolgter Zahlung innerhalb Deutschlands oder bei Lieferung per Nachnahme versendet. Bei Nachnahmesendungen wird nur eine Sendung veranlasst.<b>Diese Versandart ist auch an Packstationen möglich! Die minimalen Maße (15 x 11 x 1cm) dürfen nicht unterschritten und die maximalen Maße (60 x 35 x 35cm) nicht überschritten werden.</b> Überschreitet die längste Kante Ihrer Sendung 120cm, wird Ihre Lieferung automatisch per DPD ausgeliefert. Ein Anspruch auf Rückerstattung etwaiger Differenzen zum DPD Versand besteht nicht. Deutschlandweit versendet DHL alle Pakete zu <b>100% klimaneutral</b>!

Alle auf der Produktseite bzw. im Warenkorb als lagernd gekennzeichneten Artikel werden innerhalb Deutschlands sofort nach erfolgter Zahlung versendet. Bei Nachnahmesendungen wird nur eine Sendung per DHL veranlasst. Daher warten wir, bis alle Artikel Ihrer Bestellung lieferbar sind.

880,61 EUR UVP 2.311,81 EUR Sie sparen 61.9% (1.431,21 EUR) inkl. 19 % USt

zzgl. Versandkosten

Produktbeschreibung

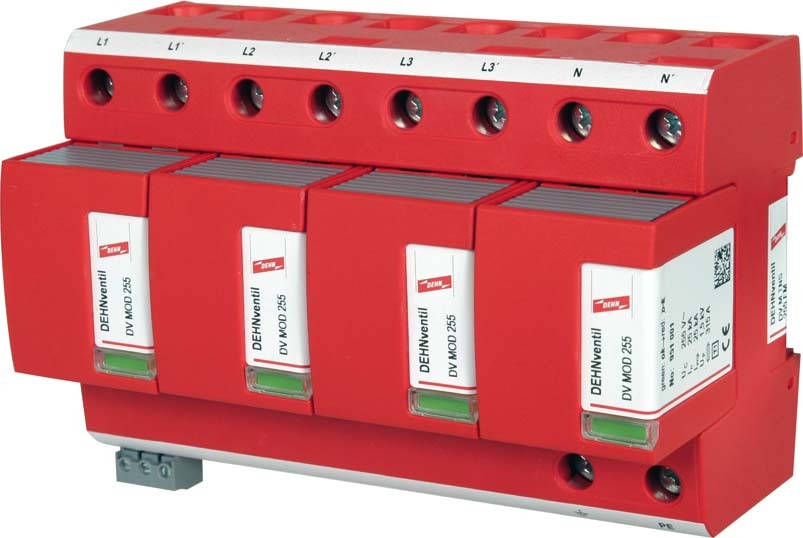

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

technische Daten

Hersteller: DEHN

Verpackungseinheit: 1

Bezeichnung: Kombi-Ableiter

Typenbezeichnung: DV M TNS 255 FM

Hersteller - Artikelnummer: 951405

Herstellerprogramm: DEHNventil modular

Netzform DC: nein

Netzform IT: nein

Netzform TN: nein

Netzform TN-C: nein

Netzform TN-C-S: nein

Netzform TN-S: ja

Netzform TT: nein

Netzform sonstige: nein

Polzahl: 4

Blitzstoßstrom (10/350 µs): 100 kA

Höchste Dauerspannung AC: 264 V

Nennspannung AC: 230 V

Schutzpegel L-PE: 1,5 kV

Schutzpegel N-PE: 1,5 kV

Folgestromlöschfähigkeit: 50 kA

Spezifische Energie (W/R): 2500 kJ/Ohm

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 A

Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A

Montageart: Hutschiene TH35

Baugröße: 8 TE

Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²

Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²

Fernsignalisierung: ja

Signalisierung am Gerät: optisch

Prüfklasse: Typ 1 und 2

Integrierte Vorsicherung: nein

Energetisch koordinierte Schutzwirkung zum Endgerät: ja

Spannungsschaltende Funkenstreckentechnologie: ja

Überstromgeschützter Spannungsabgriff: nein

Schutzart (IP): IP20

Länge: 162

Breite: 115

Höhe: 92

Gewicht: 1,399

Zolltarifnummer: 85363090

Ursprungsland: DE

Reachkennzeichen: J

Kennzeichen Abakus: N

Artikelklasse: Kombi-Ableiter für Energietechnik

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel (V) - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft, jedoch nicht mehr beim Hersteller nachgeordert werden. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.

zusätzliche Produktinformationen von DEHN

Information des Herstellers zur Herstellerartikelnummer 951405 – Link 1

Downloads

Datei

Dateigröße

Montageanleitung 2 (0.33 MB)

0.33 MB

Schaltbild 2 (0.04 MB)

0.04 MB

Maßzeichnung 2 (0.05 MB)

0.05 MB

Produktdatenblatt 2 (0.24 MB)
