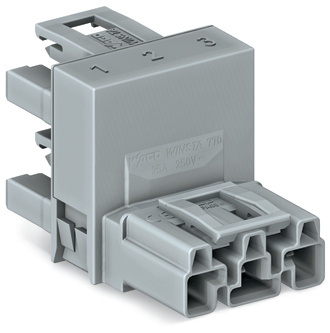

WAGO GmbH & Co. KG h-Verteiler 3-polig Kod. B,grau 770-1761
%
Abbildung ähnlich.



WAGO GmbH & Co. KG h-Verteiler 3-polig Kod. B,grau 770-1761

Art.Nr.: 10674231999

EAN: 4050821702252

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.07.25, 00:57 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

331,95 EUR UVP 458,75 EUR Sie sparen 27.6% (126,80 EUR) inkl. 19 % USt


Produktbeschreibung

h-Verteiler
3-polig
Kod. B
1 Eingang
2 Ausgänge
einseitige Abgänge
3 Verriegelungsklinken
für fliegende Verbindungen
grau

Verteiler WINSTA® MIDI Bemessungsstrom 25 A



Der Verteiler der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz gewährt Ihnen die größtmögliche Flexibilität bei der Elektroinstallation. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie beispielsweise der Beleuchtungstechnik.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: h-Verteiler 3-polig
Typenbezeichnung: 770-1761
Hersteller - Artikelnummer: 770-1761
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 250 V
Bemessungsstrom: 25 A
Bemessungsstrom zur Leuchte: 25 A
Polzahl: 3
Schutzart (IP): IP20
Anzahl der Eingänge: 3
Anzahl der Ausgänge: 6
Pol-Kennzeichnung: 1, 2, 3
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: grau
Farbe des separaten Adapterstücks: ohne Adapterstück
Art der Verriegelung: im Steckverbinder integriert
Halogenfrei: ja
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Brandlast: 0,11472 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV

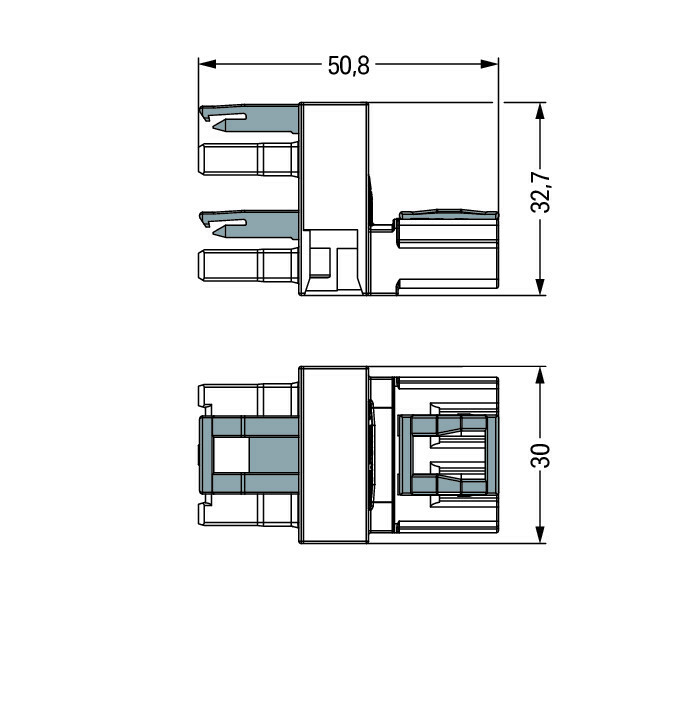

Länge: 51 mm
Höhe: 32,7 mm
Breite: 30 mm
Art des Verteilers: Verteilerblock
Art der integrierten Schaltung: ohne
Befestigungsmöglichkeit: über separaten Adapter
Länge: 292
Breite: 208
Höhe: 60
Gewicht: 1,272
Zolltarifnummer: 85366990
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kompaktverteiler für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
