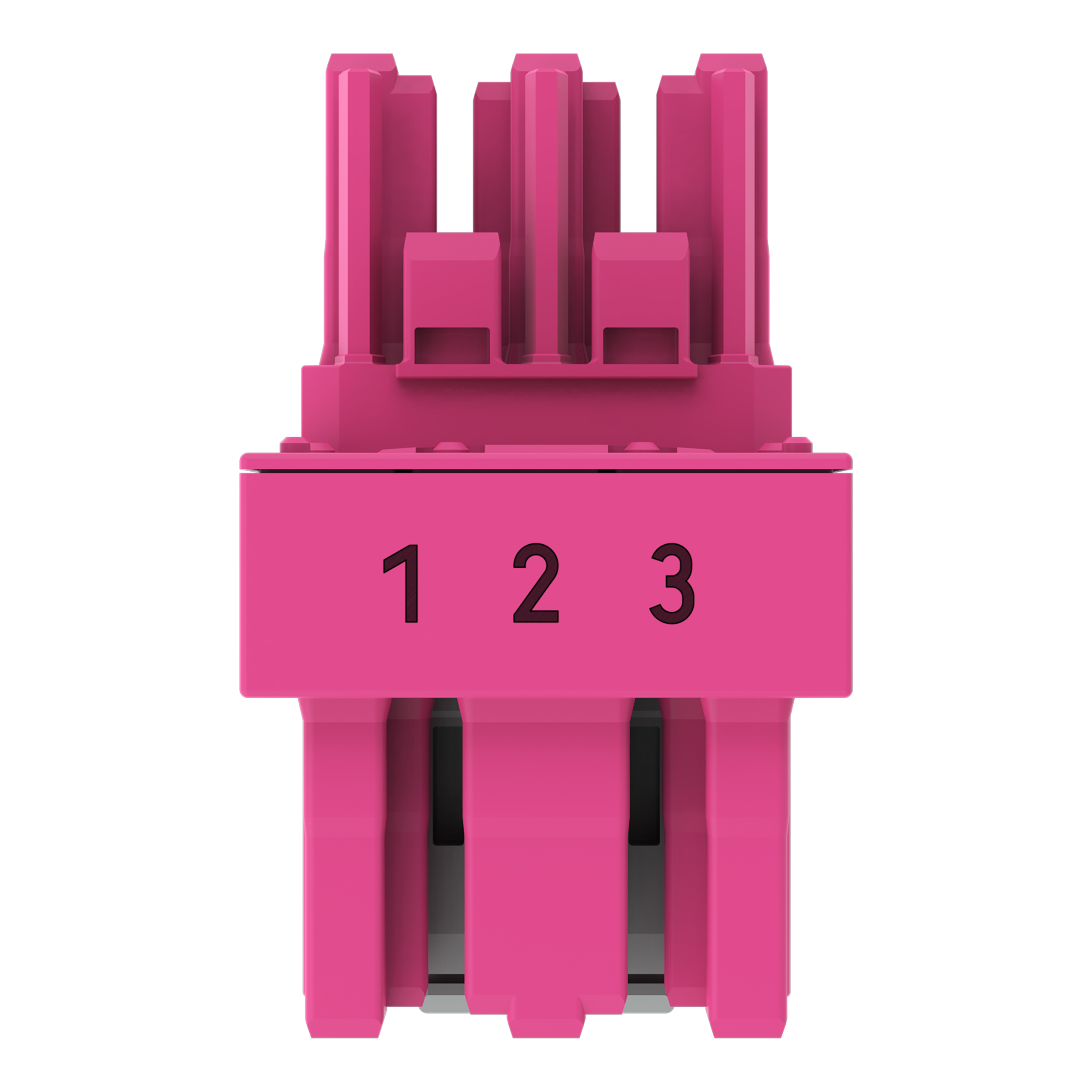

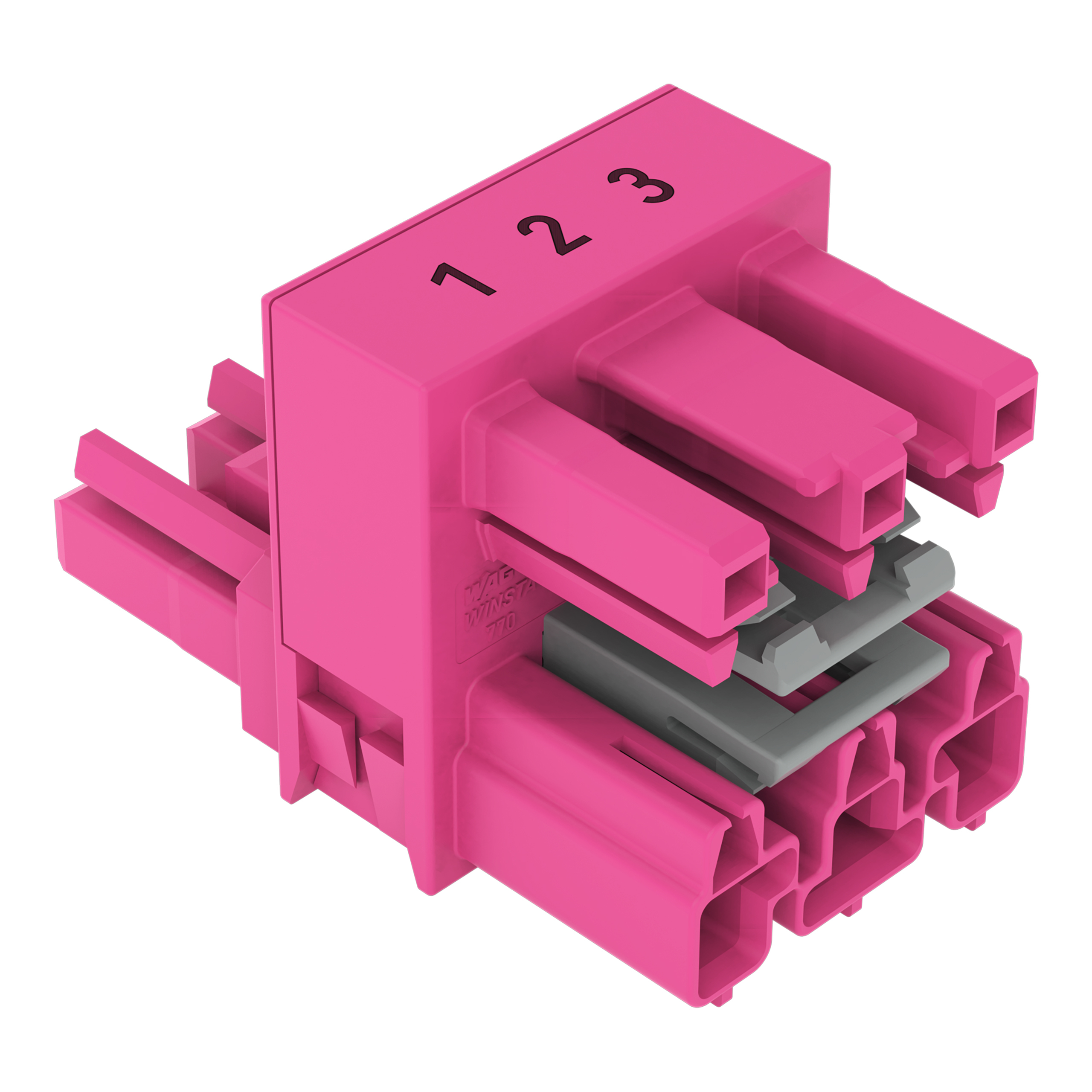

WAGO GmbH & Co. KG h-Verteiler,3-polig,Kod. B pink 770-1766
%
Abbildung ähnlich.



WAGO GmbH & Co. KG h-Verteiler,3-polig,Kod. B pink 770-1766

Art.Nr.: 10675201899

EAN: 4050821702306

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.07.25, 03:35 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

319,46 EUR UVP 441,49 EUR Sie sparen 27.6% (122,03 EUR) inkl. 19 % USt


Produktbeschreibung

h-Verteiler
3-polig
Kod. B
1 Eingang
2 Ausgänge
beidseitige Abgänge
2 Verriegelungsklinken

Verteiler WINSTA® MIDI Kodierung B



Mit dem Verteiler aus der Produktfamilie WINSTA® MIDI mit Schutzart IP20 klappt die reibungslose Elektroinstallation. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel durchführen können.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


für Steuerungen in der Automation.
zur Anwendung in der Automation von Prozessen wie zum Beispiel der Beleuchtungstechnik.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: h-Verteiler,3-polig,Kod. B
Typenbezeichnung: 770-1766
Hersteller - Artikelnummer: 770-1766
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 250 V
Bemessungsstrom: 25 A
Bemessungsstrom zur Leuchte: 25 A
Polzahl: 3
Schutzart (IP): IP20
Anzahl der Eingänge: 3
Anzahl der Ausgänge: 6
Pol-Kennzeichnung: 1, 2, 3
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: sonstige
Farbe des separaten Adapterstücks: ohne Adapterstück
Art der Verriegelung: im Steckverbinder integriert
Halogenfrei: ja
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Brandlast: 0,11472 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV
Länge: 51 mm
Höhe: 32,7 mm
Breite: 30 mm
Art des Verteilers: Verteilerblock
Art der integrierten Schaltung: ohne
Befestigungsmöglichkeit: über separaten Adapter
Länge: 292
Breite: 208
Höhe: 60
Gewicht: 2,918
Zolltarifnummer: 85366990
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kompaktverteiler für steckbare Gebäudeinstallation
