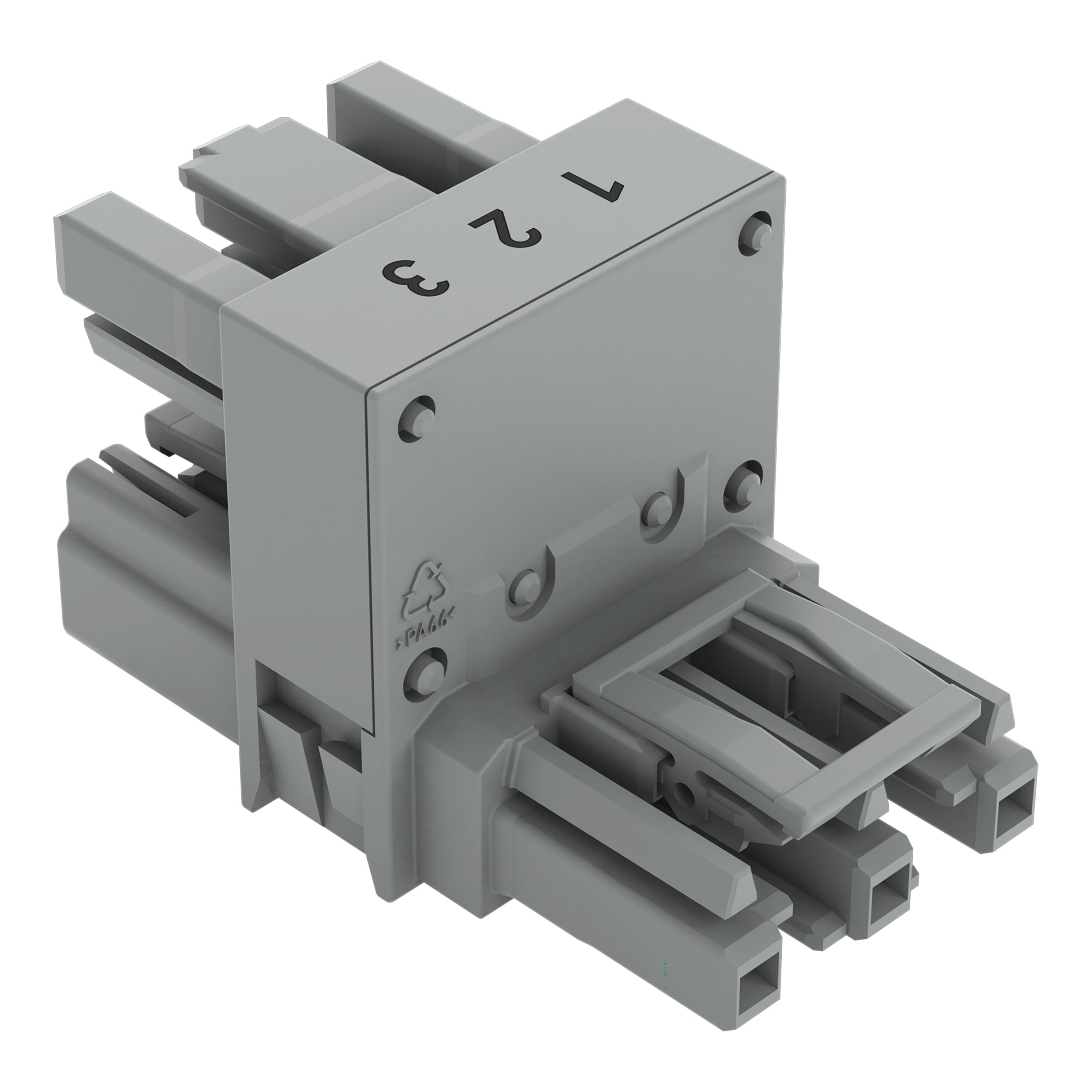

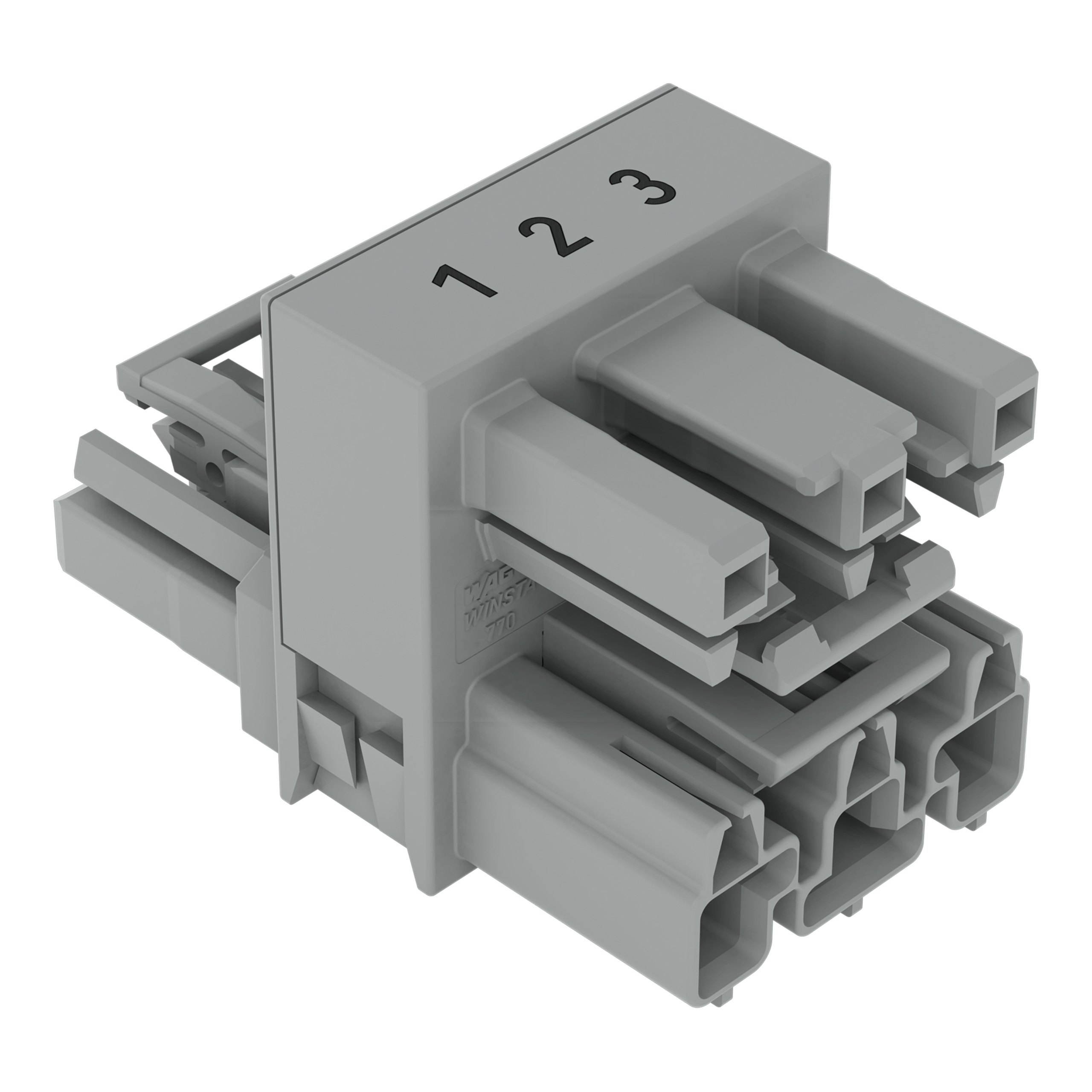

WAGO GmbH & Co. KG h-Verteiler,3-polig,Kod. B grau 770-1767
%
Abbildung ähnlich.



WAGO GmbH & Co. KG h-Verteiler,3-polig,Kod. B grau 770-1767

Art.Nr.: 10675201999

EAN: 4050821702313

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 09.07.25, 03:37 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

334,10 EUR UVP 461,72 EUR Sie sparen 27.6% (127,62 EUR) inkl. 19 % USt


Produktbeschreibung

h-Verteiler
3-polig
Kod. B
1 Eingang
2 Ausgänge
beidseitige Abgänge
3 Verriegelungsklinken
für fliegende Verbindungen

Verteiler WINSTA® MIDI mit Schutzart IP20



Setzen Sie in Ihrem Projekt bei der Elektroinstallation auf zuverlässige Nachhaltigkeit: der Verteiler aus der Familie WINSTA® MIDI mit Schutzart IP20. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder ist für eine Last bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


vorgefertigte Varianten.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: h-Verteiler,3-polig,Kod. B
Typenbezeichnung: 770-1767
Hersteller - Artikelnummer: 770-1767
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 250 V
Bemessungsstrom: 25 A
Bemessungsstrom zur Leuchte: 25 A
Polzahl: 3
Schutzart (IP): IP20
Anzahl der Eingänge: 3
Anzahl der Ausgänge: 6

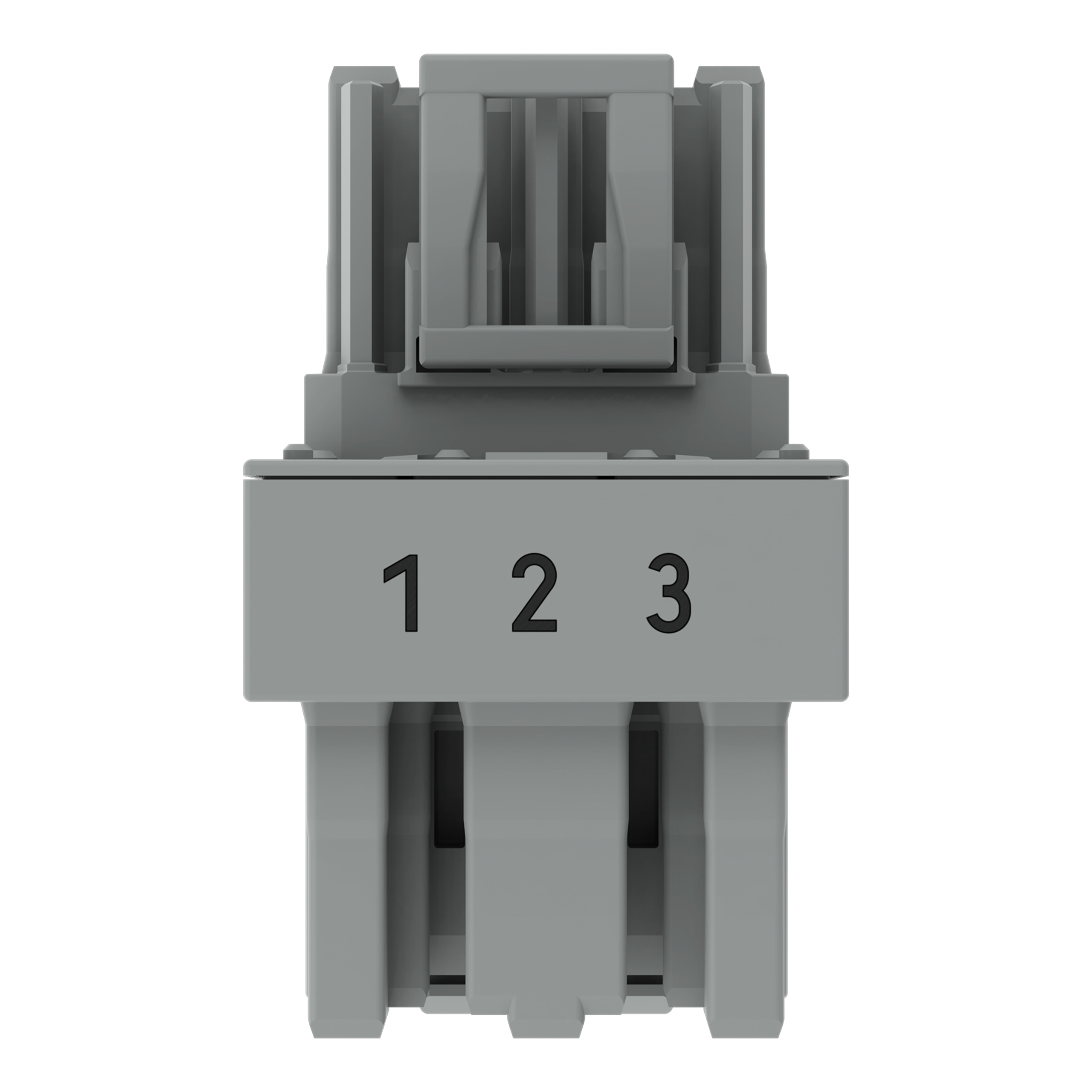

Pol-Kennzeichnung: 1, 2, 3
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: grau
Farbe des separaten Adapterstücks: ohne Adapterstück
Art der Verriegelung: im Steckverbinder integriert
Halogenfrei: ja
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Brandlast: 0,11472 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV

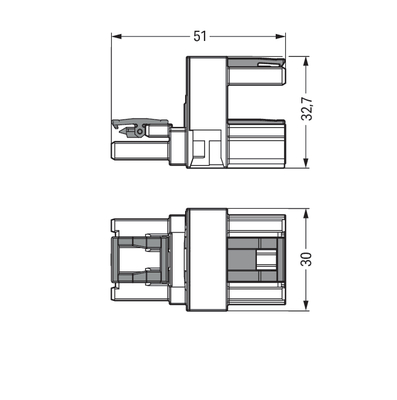

Länge: 51 mm
Höhe: 32,7 mm
Breite: 30 mm
Art des Verteilers: Verteilerblock
Art der integrierten Schaltung: ohne
Befestigungsmöglichkeit: über separaten Adapter
Länge: 292
Breite: 208
Höhe: 60
Gewicht: 1,27
Zolltarifnummer: 85366990
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kompaktverteiler für steckbare Gebäudeinstallation
