WAGO GmbH & Co. KG Verteiler 2pol./3pol.,Kod. B 770-974/076-000
%
Abbildung ähnlich.



WAGO GmbH & Co. KG Verteiler 2pol./3pol.,Kod. B 770-974/076-000

Art.Nr.: 10860923799

EAN: 4055143767170

Verkaufseinheit: 25 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.07.25, 03:36 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

239,38 EUR UVP 330,82 EUR Sie sparen 27.6% (91,44 EUR) inkl. 19 % USt


Produktbeschreibung

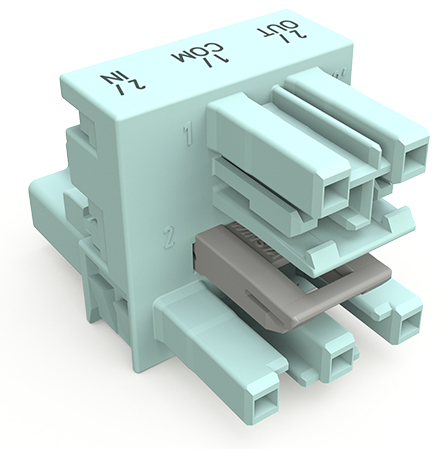

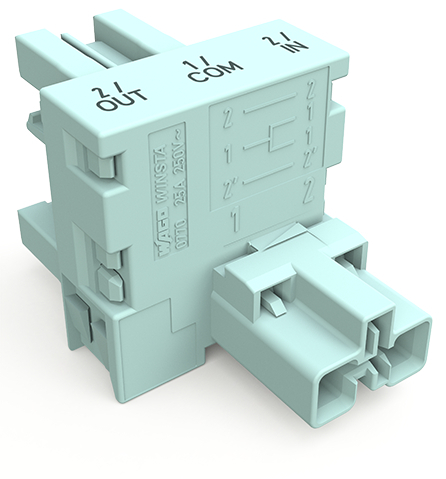

Verteiler für Zustandsabfragen
2-polig/3-polig
Kod. B
1 Eingang
2 Ausgänge

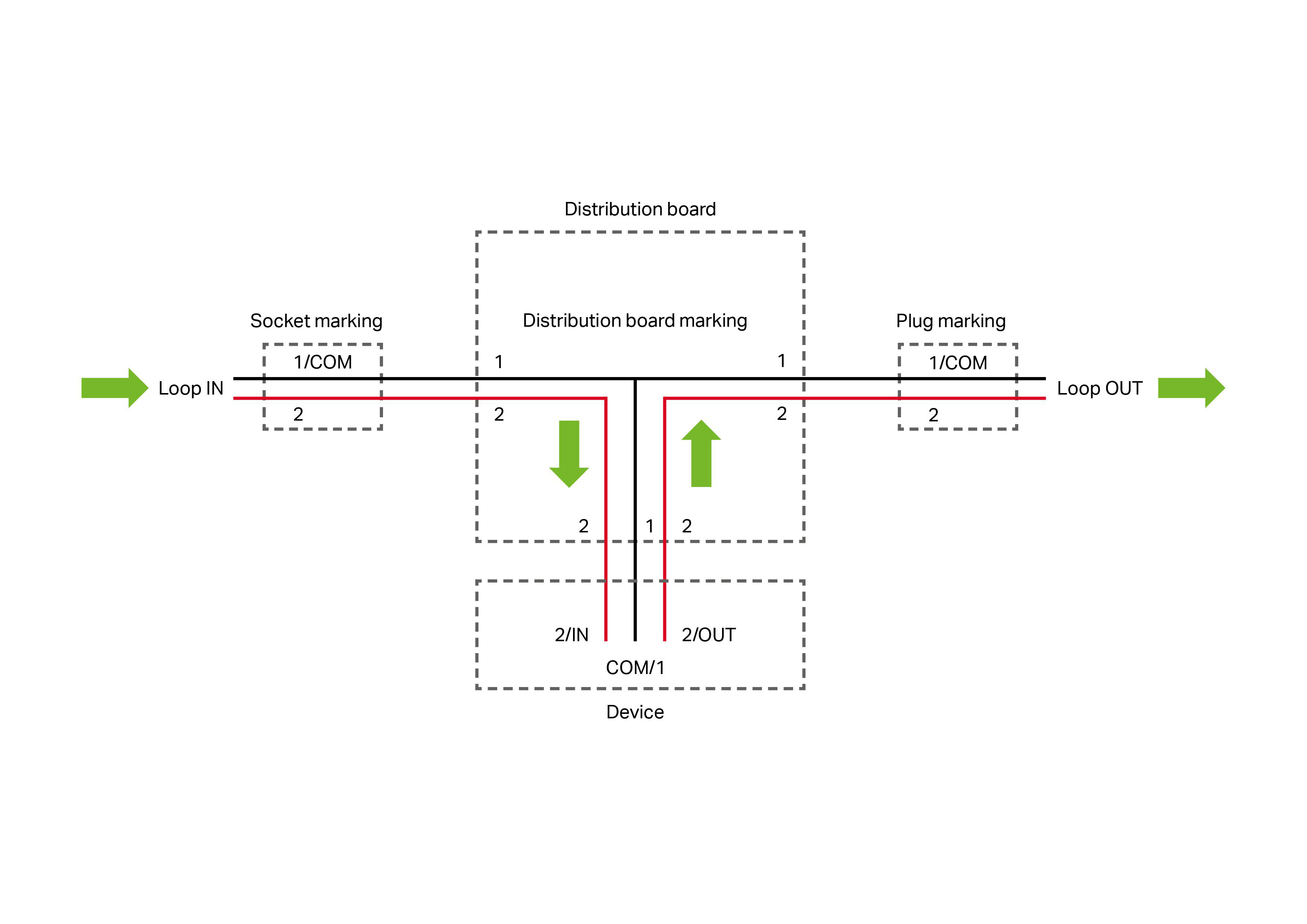

3-poliger Ausgang für Zustandsabfrage

Verteiler WINSTA® MIDI Bemessungsstrom 25 A



Der Verteiler der Produktfamilie WINSTA® MIDI mit Schutzart IP20 gewährt Ihnen die größtmögliche Flexibilität bei der Elektroinstallation. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Zudem sind eigene Polkennzeichnungen möglich. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel durchführen können.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 25
Bezeichnung: Verteiler
Typenbezeichnung: 770-974/076-000
Hersteller - Artikelnummer: 770-974/076-000
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 250 V
Bemessungsstrom: 25 A
Bemessungsstrom zur Leuchte: 25 A
Polzahl: 3
Schutzart (IP): IP20
Anzahl der Eingänge: 2
Anzahl der Ausgänge: 5
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: sonstige
Farbe des separaten Adapterstücks: ohne Adapterstück
Art der Verriegelung: im Steckverbinder integriert
Halogenfrei: nein
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Brandlast: 0,00444 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 4 kV

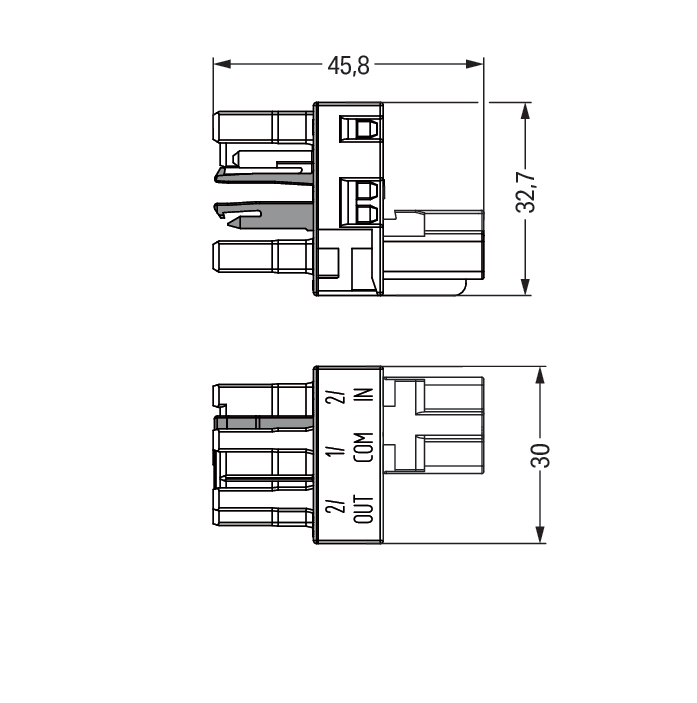

Länge: 45,8 mm
Höhe: 32,7 mm
Breite: 30 mm
Art des Verteilers: Verteilerblock
Art der integrierten Schaltung: ohne
Befestigungsmöglichkeit: über separaten Adapter
Länge: 170
Breite: 105
Höhe: 95
Gewicht: 0,485
Zolltarifnummer: 85366990
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kompaktverteiler für steckbare Gebäudeinstallation
