WAGO GmbH & Co. KG T-Verteiler 5-polig Kod. P,rot 770-922
%
Abbildung ähnlich.



WAGO GmbH & Co. KG T-Verteiler 5-polig Kod. P,rot 770-922

Art.Nr.: 10674273099

EAN: 4045454900595

Verkaufseinheit: 50 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 10.07.25, 03:35 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

337,54 EUR UVP 466,48 EUR Sie sparen 27.6% (128,94 EUR) inkl. 19 % USt


Produktbeschreibung

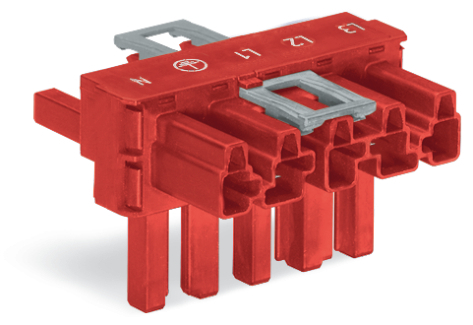

T-Verteiler
5-polig
Kod. P
1 Eingang
2 Ausgänge
beidseitige Abgänge
3 Verriegelungsklinken
für fliegende Verbindungen
rot

Verteiler WINSTA® MIDI 5-polig



Verwirklichen Sie schnell und einfach Ihr Installationsvorhaben: Der Verteiler der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz ist die Lösung zur Durchführung einer fehlerfreien Elektroinstallation. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. USV-Anwendungen in der Elektronischen Datenverarbeitung (EDV) werden fast immer mit Kodierung P realisiert. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für die unterbrechungsfreie Stromversorgung.
flexible und platzsparende Verlegung.
sichere und schnelle Montage.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 50
Bezeichnung: T-Verteiler 5-polig
Typenbezeichnung: 770-922
Hersteller - Artikelnummer: 770-922
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 400 V
Bemessungsstrom: 25 A
Bemessungsstrom zur Leuchte: 25 A
Polzahl: 5
Schutzart (IP): IP20
Anzahl der Eingänge: 5
Anzahl der Ausgänge: 10
Pol-Kennzeichnung: 3, N, PE, 2, 1
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: rot
Farbe des separaten Adapterstücks: ohne Adapterstück
Art der Verriegelung: im Steckverbinder integriert
Halogenfrei: ja
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Brandlast: 0,13639 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 6 kV

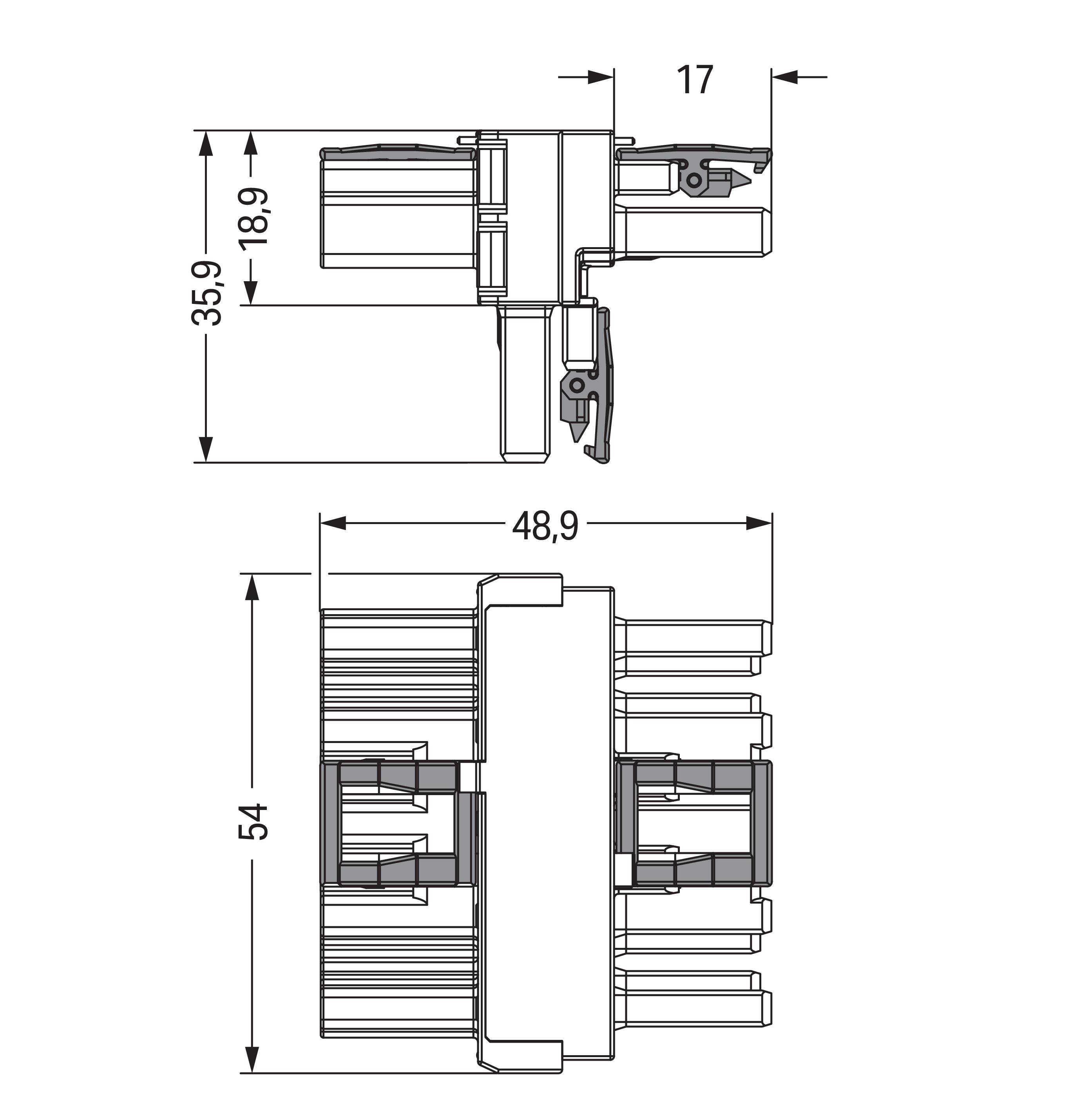

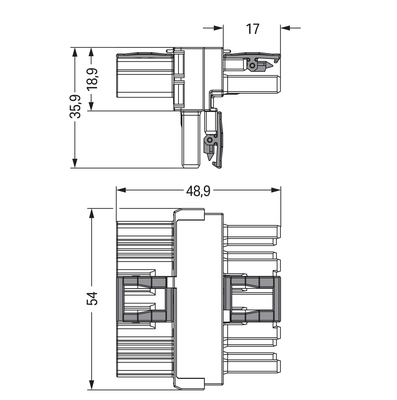

Länge: 48,9 mm
Höhe: 35,89999999 mm
Breite: 54 mm
Art des Verteilers: T-Verteiler
Art der integrierten Schaltung: ohne
Befestigungsmöglichkeit: nein
Länge: 228
Breite: 140
Höhe: 180
Gewicht: 1,374
Zolltarifnummer: 85366990
Ursprungsland: DE
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Kompaktverteiler für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
