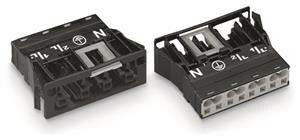

WAGO GmbH & Co. KG Buchse 770-704

Art.Nr.: 10674251899

EAN: 4044918252584

Verkaufseinheit: 100 Stück

Hersteller:  WAGO GmbH & Co. KG

Update: 26.05.25, 03:23 Uhr



Artikel nicht lagernd
Artikel nicht lagernd
Prüfe Expressversandoptionen...

276,41 EUR UVP 381,99 EUR Sie sparen 27.6% (105,58 EUR) inkl. 19 % USt


Produktbeschreibung

Snap-In-Buchse
4-polig
Kod. A
4,00 mm²
schwarz

Federleiste/Buchse WINSTA® MIDI 4-polig



Die Federleiste/Buchse WINSTA® MIDI Kodierung A schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Montage des Snap-Ins geschieht durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne die Befestigung zu verschrauben.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

technische Daten

Hersteller: WAGO GmbH & Co. KG
Verpackungseinheit: 100
Bezeichnung: Buchse
Typenbezeichnung: 770-704
Hersteller - Artikelnummer: 770-704
Herstellerprogramm: Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770
Bemessungsspannung: 400 V
Bemessungsstrom: 25 A
Polzahl: 4
Schutzart (IP): IP20
Anschlussart: Federzuganschluss
Ausführung: Buchse

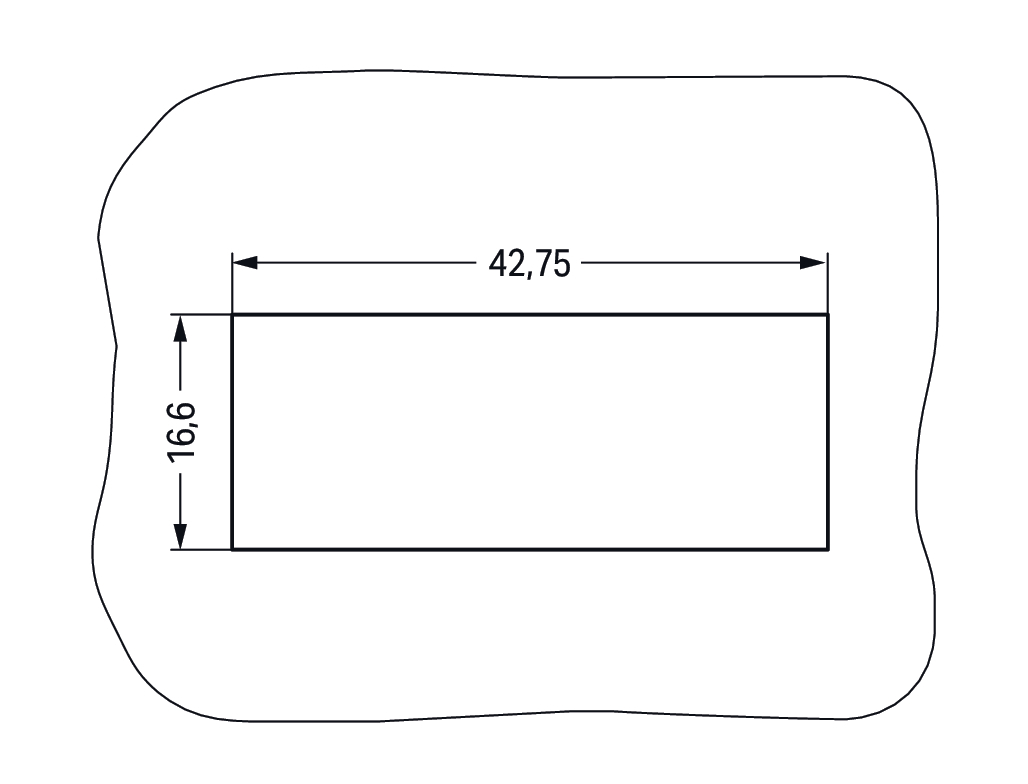

Einbauvariante: Snap-In/Einschraubteil
Steckrichtung: gerade
Neigungswinkel: 0 °
Gewindeanschlussmaß: kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig): 0,5..4 mm²
Anschlussquerschnitt (eindrähtig): 0,5..4 mm²
Anzahl der Anschlüsse je Pol: 2
Pol-Kennzeichnung: 2, N, PE, 1
Mechanische Codierung: ja
Farbe der Codierung/Kontakteinsatz: schwarz
Farbe des separaten Adapterstücks: ohne Adapterstück
Gehäusefarbe: schwarz
Art der Verriegelung: im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil: 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung: 105 °C
Werkstoff des Gehäuses: Polyamid (PA)
Halogenfrei: ja
Brandlast: 0,05583 kWh
Kontaktmaterial: CuSn
Oberflächenbehandlung Kontakte: verzinnt
Verschmutzungsgrad: 3
Durchgangswiderstand: 1 mOhm
Bemessungsstoßspannung: 6 kV

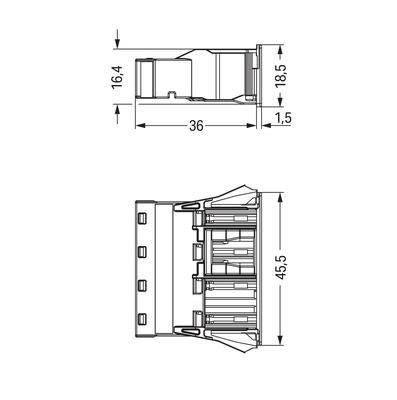

Länge: 37,5 mm
Höhe: 18,5 mm
Breite: 45,5 mm
Länge: 228
Breite: 140
Höhe: 180
Gewicht: 1,649
Zolltarifnummer: 85366990
Ursprungsland: PL
Reachkennzeichen: N
Kennzeichen Abakus: N
Artikelklasse: Geräteanschluss für steckbare Gebäudeinstallation

Lagerstatus

Lagerkennzeichen: Nichtlagerartikel () - Dieser Artikel kann bei positiven Lagerbestand nur noch abverkauft und auch beim Hersteller nachgeordert werden. Eine unter Umständen notwendige Nachbestellung beim Hersteller sollte nicht länger als 14 Tage in Anspruch nehmen. Achten Sie daher auf die Livelagerabfrage bzw. auf die Statusmeldung unseres Lagers im Warenkorb.
